La aplicación y el desarrollo futuro de relés en redes inteligentes

La transformación energética global avanza a un ritmo sin precedentes. Según la Agencia Internacional de Energía (AIE), energía renovable Se espera que estas fuentes representen casi el 40% de la generación mundial de electricidad para 2030, mientras que se prevé que el número de vehículos eléctricos en circulación supere los 200 millones. Esta tendencia plantea exigencias extremadamente altas en cuanto a flexibilidad, fiabilidad e interactividad de las redes eléctricas. La Smart Grid ha surgido como una respuesta: integra sensores avanzados, comunicación, control y computación en la nube en las redes eléctricas tradicionales, dotando a la red de capacidades de “autopercepción, autodecisión y autorrestauración”.

Dentro de la vasta arquitectura de la red inteligente, relevos , aunque de tamaño pequeño, sirven como “primera línea de defensa” y como “terminal de ejecución” para una operación segura, estable y eficiente del sistema. Asumen múltiples responsabilidades, que van desde el aislamiento de fallas y la conmutación de cargas hasta la protección de equipos y el despacho de energía. Este artículo parte de principios básicos, revisa sistemáticamente los escenarios de aplicación principales de relés en redes inteligentes , analiza sus mejoras tangibles en el rendimiento de la red y mira hacia las futuras trayectorias de evolución tecnológica. Finalmente, se proporciona una lista de preguntas frecuentes (FQA) para referencia rápida.

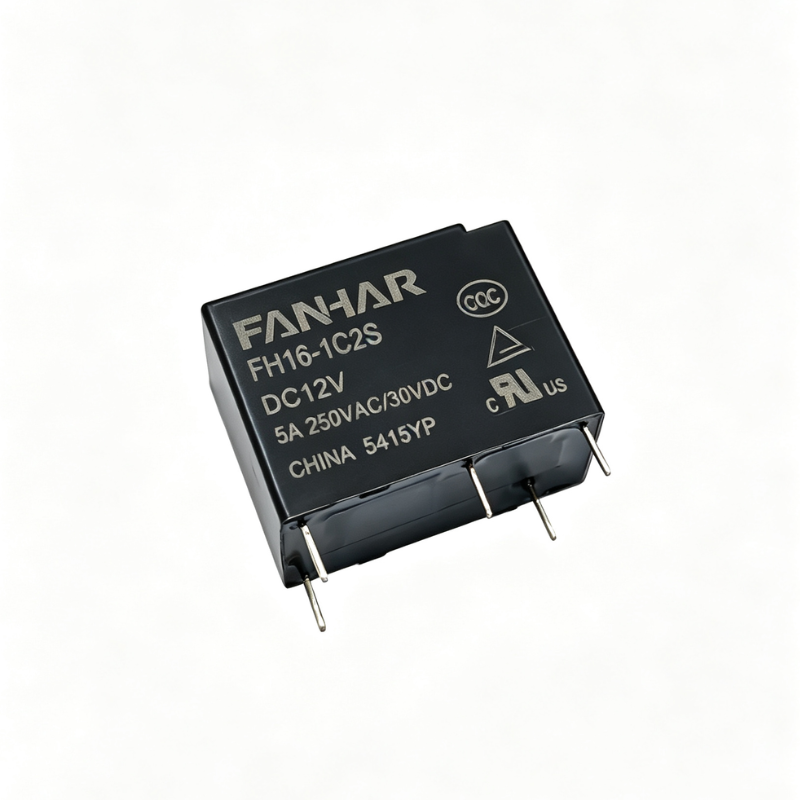

Conceptos básicos de los relés: del electroimán al terminal inteligente

Principio de funcionamiento y clasificación

Un relé es un interruptor eléctrico automático. Su principio de funcionamiento básico es: cuando la cantidad de entrada (como voltaje, corriente, temperatura, tiempo, etc.) alcanza un umbral establecido, un electroimán o circuito electrónico hace que los contactos actúen, controlando así el encendido/apagado de un circuito de alta potencia. Según los recorridos técnicos, los relevos se pueden clasificar de la siguiente manera:

Roles tradicionales en los sistemas de energía

Función de control : Utiliza señales de corriente pequeña para controlar cargas de corriente alta, lo que permite el arranque/parada remotos.

Función de protección : Detecta sobrecorriente, sobretensión, subtensión, cortocircuitos y otras anomalías, desconectando rápidamente los circuitos defectuosos.

Transmisión de señal : Convierte el estado del equipo (cerrado/abierto, alarma) en señales de contacto seco para sistemas de monitoreo.

Cinco aplicaciones principales de relés en redes inteligentes

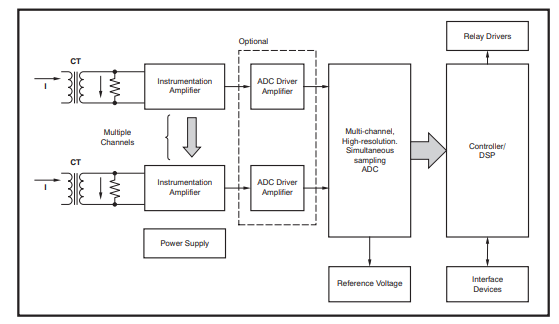

Control de Subestaciones Inteligentes y Equipos Primarios

Las redes inteligentes se construyen sobre subestaciones digitales y emplean ampliamente transformadores de instrumentos electrónicos y equipos primarios inteligentes (por ejemplo, disyuntores inteligentes, interruptores de desconexión). Los relés actúan como actuadores de control, recibiendo GOOSE (Objeto GenéricoEvento de subestación orientado) desde unidades de fusión o dispositivos de protección y control, completando las operaciones de conmutación en milisegundos.

Caso concreto : Después de una renovación de una subestación inteligente de 220 kV en China, el reemplazo de relés electromagnéticos tradicionales con grupos de relés inteligentes redujo el tiempo de operación promedio de 80 ms a 15 ms, mejorando la velocidad de resolución de fallas del sistema en aproximadamente un 80 %.

Auto fallo de redCuración y reconfiguración rápida

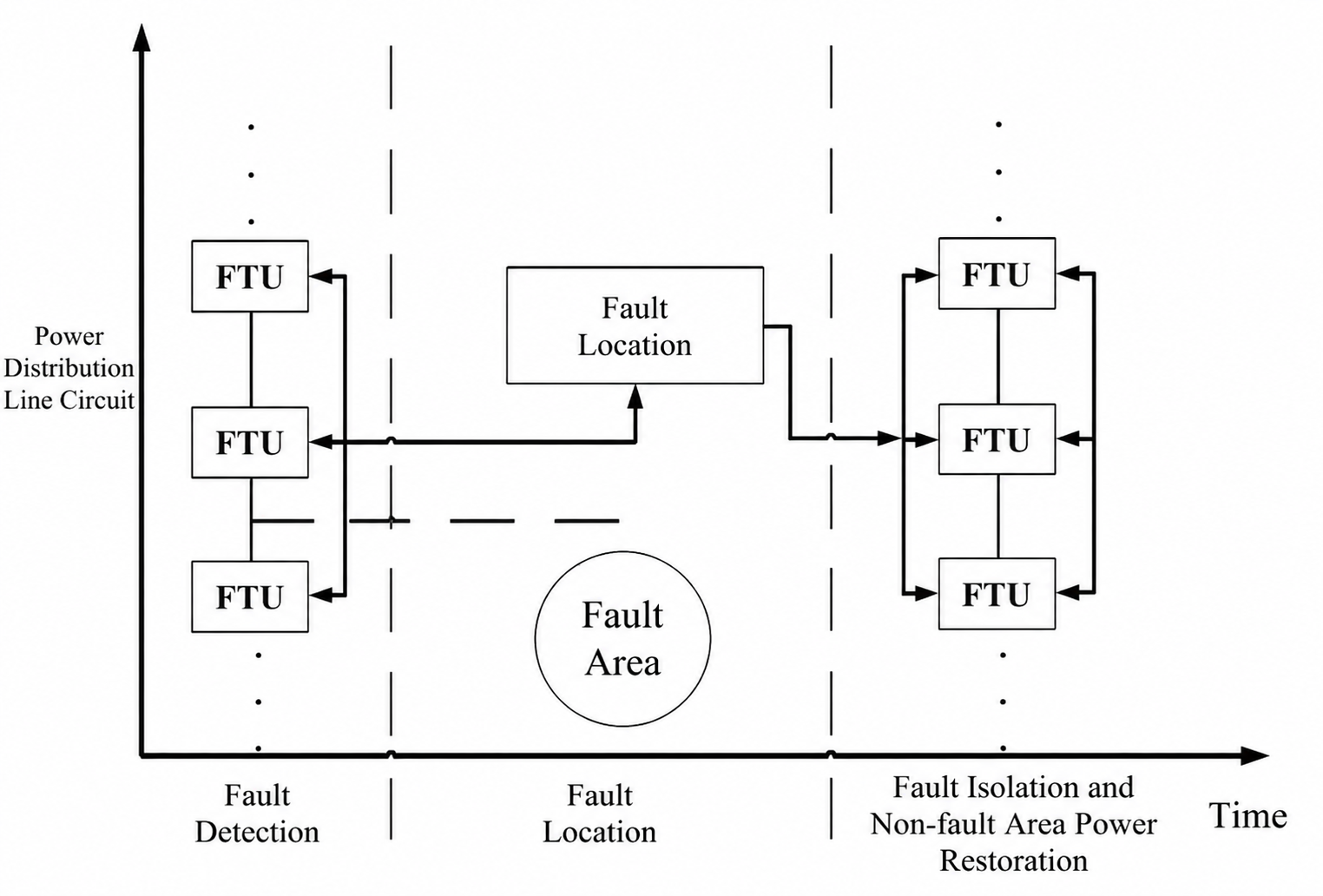

La capacidad de “autorreparación” de las redes inteligentes se basa en un proceso de circuito cerrado: detección de fallas → ubicación → aislamiento → restauración. Los relés desempeñan un doble papel en este proceso:

Aislamiento de fallas: cuando ocurre un cortocircuito en una línea, los relés actúan instantáneamente para separar la sección defectuosa de la red principal.

Reconfiguración automática: a través de la lógica de automatización del alimentador (FA), los relés coordinan los interruptores adyacentes para transferir secciones no defectuosas a fuentes de energía de respaldo, comprimiendo el tiempo de restauración de horas a minutos o incluso segundos.

Control de carga preciso y respuesta a la demanda

Durante períodos de estrecho equilibrio entre la oferta y la demanda de energía, las redes inteligentes utilizan mecanismos de respuesta a la demanda (DR) para regular las cargas del lado del cliente. Los relés ya no son sólo “interruptores físicos”; Trabajan en conjunto con plataformas de agregación de carga:

Respuesta del precio por tiempo de uso: según las señales de precio, los relés se desconectan o ajustan automáticamentecargas críticas (por ejemplo, aires acondicionados, cargadores de vehículos eléctricos).

Deslastre de carga de emergencia: cuando la frecuencia cae, los relés desconectan secuencialmente las cargas interrumpibles según la prioridad, evitando apagones a gran escala.

Según las estadísticas del Departamento de Energía de EE. UU., los edificios comerciales que utilizan relés inteligentes para responder a la demanda pueden reducir las cargas máximas de verano entre un 15% y un 25%, con un impacto mínimo en la comodidad de los ocupantes.

Conexión amigable a la red de recursos energéticos distribuidos (DER)

La integración generalizada de la energía fotovoltaica (PV), la energía eólica, el almacenamiento de energía y los vehículos eléctricos transforma las redes de distribución de sistemas “radiales unidireccionales” a sistemas “interactivos bidireccionales”. Las tareas clave de los relés en los puntos de interconexión DER incluyen:

Detección activa anti-isla : Cuando se pierde el voltaje de la red, los relés desconectan rápidamente los generadores distribuidos para evitar el funcionamiento en isla que podría poner en peligro al personal de mantenimiento.

Control de suavizado de potencia : Dependiendo de las condiciones climáticas, los relés cambian dinámicamente los dispositivos de almacenamiento de energía o ajustan las salidas del inversor para suavizar las fluctuaciones de energía.

Coordinación de fuentes múltiples : En las microrredes, los relés sirven como “interruptores de entrada” para enviar diferentes fuentes de energía según las prioridades económicas o ambientales.

Gestión del estado del equipo durante todo el ciclo de vida

Los relés inteligentes modernos incorporan sensores integrados de temperatura, voltaje y corriente y admiten el protocolo de comunicación IEC 61850. Pueden cargar datos de estado, como el recuento de operaciones, el desgaste de los contactos y el tiempo de funcionamiento. Las plataformas de mantenimiento, combinadas con modelos de aprendizaje automático, predicen la vida útil restante de los relés, lo que permite un mantenimiento basado en la condición en lugar del mantenimiento programado, lo que reduce los costos de operación y mantenimiento entre un 30% y un 40%.

Mejora del valor tridimensional de los relés en redes inteligentes

Tendencias de desarrollo futuras: del actuador al "nodo de decisión de borde"

Integración de inteligencia e inteligencia artificial

La próxima generación de relés integrará chips de IA de vanguardia, lo que permitirá el reconocimiento de características de forma de onda local para distinguir entre "fallas transitorias inducidas por rayos" y "cortocircuitos permanentes", y seleccionar de forma autónoma estrategias de reconexión, evitando impactos secundarios en el sistema debido a la reconexión ciega. Se espera que los relés inteligentes de autoaprendizaje entren en proyectos piloto alrededor de 2028.

Definido por software y virtualización

Con el auge del concepto de sistema de energía definido por software, la lógica de protección de relés ya no estará codificada como parámetros de hardware fijos, sino que se cargará según demanda a través de aplicaciones basadas en la nube. Por ejemplo, el mismo hardware puede ejecutar una estrategia de “energía fotovoltaica anti-inversión” durante el día y cambiar a una estrategia de “gestión de carga/descarga de almacenamiento de energía” por la noche, logrando “un dispositivo, múltiples usos”.

Operación de alta frecuencia y ampliaSemiconductores de banda prohibida

La maduración de los dispositivos de carburo de silicio (SiC) y nitruro de galio (GaN) está impulsando la solidez.relés de estado hacia la conmutación de alta frecuencia a nivel de MHz. Esto reducirá el volumen de relés utilizados en transformadores electrónicos de potencia (PET) y redes de distribución de CC de media tensión (MVDC) en más de un 50%, al tiempo que reducirá las pérdidas a uno.un tercio de las soluciones convencionales.

Operación y mantenimiento de motores gemelos digitales

En el futuro, cada relé tendrá un “espejo virtual” en una plataforma gemela digital, que reflejará sus estados eléctricos, térmicos y mecánicos en tiempo real. A través de la simulación, se pueden predecir posibles modos de falla con semanas de anticipación, lo que permite el reemplazo en el momento óptimo, logrando realmente "cero tiempos de inactividad no planificados".

Conclusión

Como componente “pequeño pero crítico” de las redes inteligentes, los relés han evolucionado desde simples interruptores electromecánicos hasta terminales inteligentes multifuncionales que integran detección, comunicación, control y computación. Desempeñan un papel irreemplazable en la mejora de la eficiencia en el uso de la energía, la mejora de la confiabilidad del suministro y la garantía de la seguridad del sistema. Al enfrentarse a redes futuras con una alta penetración de energías renovables, contenido electrónico de alta potencia y alta digitalización, los relés seguirán evolucionando hacia ser más inteligentes, más rápidos, más flexibles y más confiables. La innovación tecnológica, junto con los esfuerzos de estandarización, impulsarán conjuntamente a la industria de retransmisiones a proporcionar un sólido apoyo subyacente a los objetivos globales de neutralidad de carbono.
