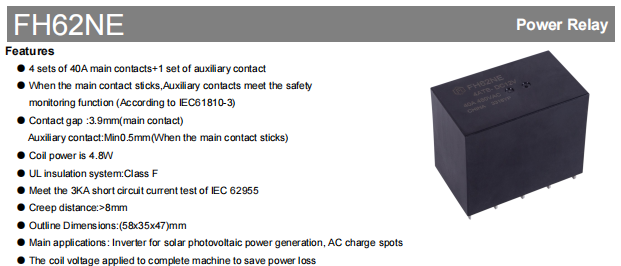

A medida que los sistemas fotovoltaicos, las estaciones de carga de vehículos eléctricos y los equipos de control industrial imponen exigencias cada vez mayores en materia de seguridad eléctrica y eficiencia energética, relevos debe ofrecer no solo un rendimiento de conmutación confiable sino también monitoreo de seguridad, operación de bajo consumo y estabilidad a largo plazo. La serie FH62NE nuevo relevo de energía de Fanhar Electronics combina alta capacidad de carga, monitoreo de seguridad inteligente, operación de ahorro de energía y diseño de larga duración en una sola solución, ofreciendo una solución de conmutación de energía altamente confiable para aplicaciones con requisitos estrictos de rendimiento eléctrico, seguridad del sistema y adaptabilidad ambiental.

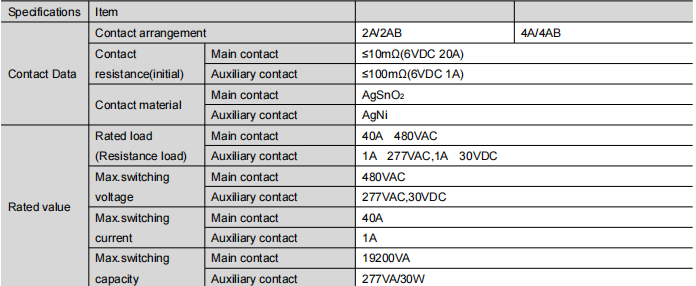

el FH62NE Cuenta con 4 juegos de contactos principales de 40 A y 1 contacto auxiliar:
Contactos principales : 4 contactos normalmente abiertos de forma A (4A/4AB), que utilizan material AgSnO₂ (óxido de estaño y plata), nominal de 40 A a 480 VCA (resistivo), capacidad de conmutación máxima 19 200 VA, resistencia de contacto inicial ≤10 mΩ.
Contacto auxiliar : 1 contacto normalmente cerrado de forma B, que utiliza material AgNi (níquel plateado), nominal de 1 A a 277 V CA/30 V CC.
Función de seguridad básica : En caso de soldadura del contacto principal debido a una falla, el contacto auxiliar aún puede abrirse de manera confiable con un espacio mínimo de ≥0,5 mm, enviando una señal de falla al sistema de control para el monitoreo de seguridad en tiempo real del circuito principal. Esto cumple con la norma de seguridad IEC 61810-3. La separación del contacto principal es de 3,9 mm, lo que garantiza la seguridad del aislamiento de alto voltaje.
Los equipos de nueva energía funcionan bajo alto voltaje durante períodos prolongados, lo que exige un excelente rendimiento de aislamiento. El FH62NE adopta un sistema de aislamiento Clase F (155 °C) con una distancia de fuga de >8 mm, lo que previene eficazmente fallas y fugas de alto voltaje.

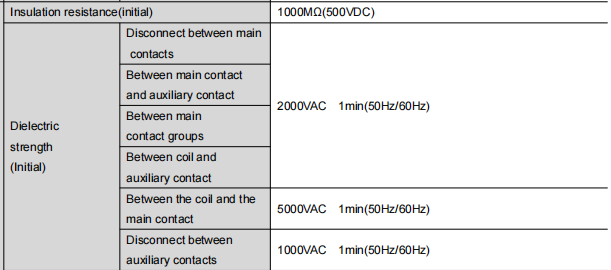

Capacidad de rigidez dieléctrica:
Sobretensión: el relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.
el FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

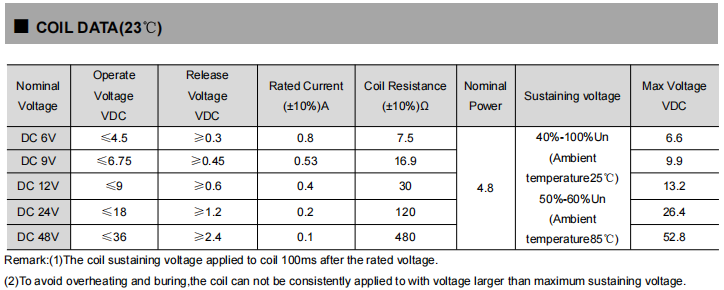

Especificaciones de la bobina (a 23°C):
Tiempo de funcionamiento: ≤40 ms; Tiempo de liberación: ≤20 ms.
el FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.
Clasificaciones de resistencia:
Resistencia a vibraciones y golpes:

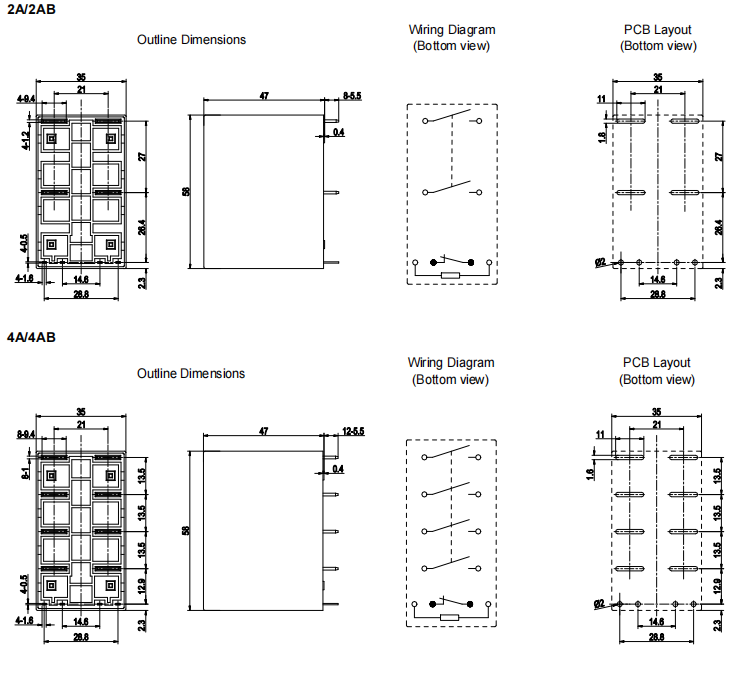

el FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.
Recomendaciones de montaje y soldadura:
Montaje: se recomienda montaje en PCB
Temperatura de soldadura: 260°C ± 5°C
Tiempo de soldadura: 3 – 5 segundos
Tolerancia de las dimensiones de montaje (a menos que se indique lo contrario): ±0,1 mm
Con su alta capacidad de transporte de corriente, monitoreo de seguridad independiente y diseño probado, el FH62NE se usa ampliamente en:
Inversores solares fotovoltaicos : Para conmutación y aislamiento de carga en el lado de entrada de CC o salida de CA. Su resistencia a alto voltaje, alta capacidad de corriente e inmunidad contra sobretensiones manejan eficazmente las fluctuaciones de voltaje y los transitorios de conmutación comunes en los sistemas fotovoltaicos.
Estaciones de carga para vehículos eléctricos de CA : Como componente de conmutación central en los circuitos de control de carga, los contactos principales transportan corriente de carga de forma segura, mientras que el contacto auxiliar proporciona una capa adicional de protección de seguridad.
Sistemas críticos para la seguridad que requieren retroalimentación de estado : El contacto auxiliar proporciona información de diagnóstico sobre el estado del contacto principal, satisfaciendo las necesidades de aplicaciones con estrictos requisitos de seguridad.
el main contacts are rated at 40A @ 480VAC (resistive load) with a maximum switching capacity of 19,200 VA, using AgSnO₂ contact material and initial contact resistance ≤10 mΩ.
el auxiliary contact is 1 Form B (normally closed), rated at 1A @ 277VAC / 30VDC. Its core function is safety monitoring: in case of main contact welding, the auxiliary contact opens reliably (minimum gap ≥0.5 mm) and sends a fault signal, complying with IEC 61810-3.
el rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.
Bajo carga resistiva de 40A/480VAC (ON/OFF = 1s/9s), la vida eléctrica es de 30.000 operaciones.
el rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.
