Descripción general del producto

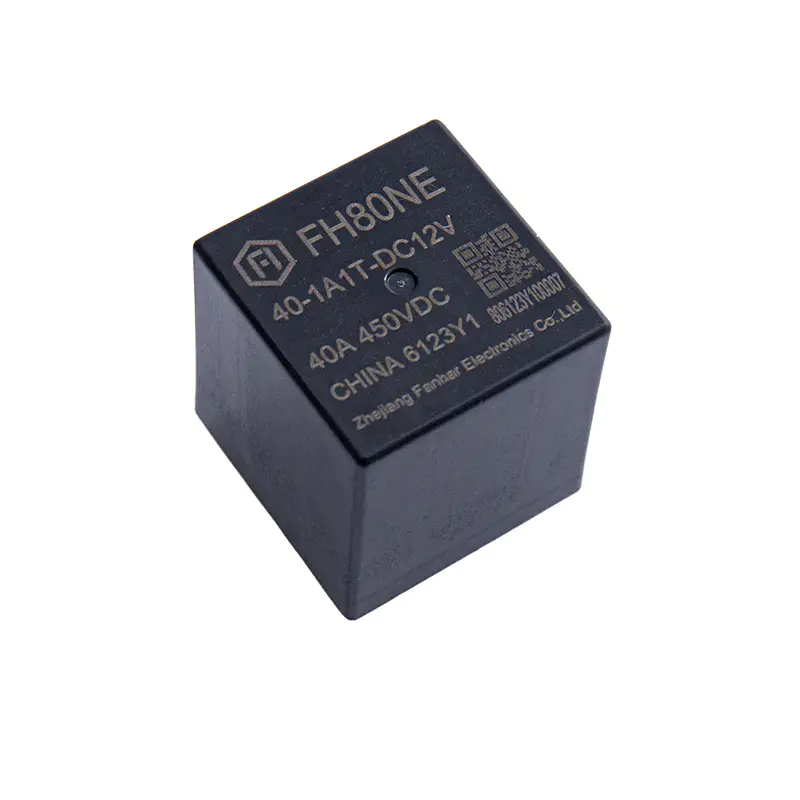

el FH80NE-40 Es un relé CC de alto voltaje de 40 A diseñado para sistemas de alto voltaje en vehículos de nueva energía. Está destinado principalmente a aplicaciones de relés de precarga y relés de calefacción. El producto proporciona una capacidad de transporte de corriente continua de 40 A a 85 °C, una carga nominal de 40 A 450 V CC y un voltaje de conmutación máximo de hasta 750 V CC. También admite capacidad de alta corriente de corta duración, lo que lo hace adecuado para escenarios de montaje en PCB con altos requisitos de confiabilidad, capacidad de resistencia dieléctrica y dimensiones de espacio.
el product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.

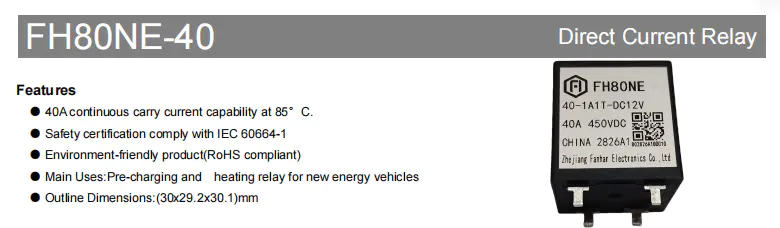

Relé CC de alto voltaje FH80NE-40 40A 450VCC el FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. Ver producto → Antecedentes de aplicaciones industriales
Con el desarrollo de plataformas de alto voltaje en vehículos de nueva energía, los circuitos de precarga y los circuitos de gestión térmica tienen requisitos cada vez mayores para los relés:
Relé de precarga : En el momento del encendido, la resistencia de precarga limita la corriente de carga del condensador del bus para evitar que los contactos del relé principal se suelden debido a la corriente de entrada. Una vez completada la precarga, el relé principal se cierra y el relé de precarga se abre. El FH80NE-40 tiene una capacidad de transporte de corriente continua de 40 A y una capacidad de alta corriente de corta duración, lo que lo hace adecuado como componente de control en circuitos de precarga.
Relé de calefacción : Escenarios como la gestión térmica de la batería y los calentadores PTC en vehículos de nueva energía requieren relés de CC de alto voltaje para controlar el encendido/apagado de los circuitos de calefacción. La carga nominal de 450 VCC, el voltaje de conmutación máximo de 750 VCC y el material de contacto AgSnO₂ del FH80NE-40 pueden cumplir con los requisitos de conmutación confiables de los circuitos de calefacción de alto voltaje.
montaje en placa de circuito impreso : El producto utiliza una estructura de terminales de PCB, lo que facilita la integración en unidades de control electrónico como BMS, PDU y cajas de distribución de energía de alto voltaje. Es adecuado para colocación y soldadura automatizada.
Rendimiento principal y ventajas clave
Fuerte capacidad de carga y conmutación
el FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
el FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
Esta capacidad le permite manejar condiciones de irrupción y alta corriente instantánea en circuitos de precarga y calefacción, lo que lo hace adecuado para escenarios de montaje de PCB en sistemas de CC de alto voltaje de vehículos de nueva energía.
Respuesta rápida y larga vida
el FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
En términos de vida:
- Vida mecánica: 1×10⁵ operaciones
- Vida eléctrica (carga resistiva): 450 V CC/40 A: 1 × 10 ³ operaciones, 450 V CC/10 A: 1 × 10 ⁴ operaciones
Durante la selección real, la vida útil debe evaluarse en función de la corriente de carga, el voltaje y la frecuencia de conmutación para garantizar que se cumplan los requisitos de operación del sistema a largo plazo.
Excelente rendimiento de aislamiento y resistencia dieléctrica
el FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- Resistencia de aislamiento (inicial): 1000MΩ (500VDC)
- Rigidez dieléctrica (inicial): Entre contactos abiertos: 2000VAC / 1min, Entre bobina y contactos: 3000VAC / 1min
el product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
Material de contacto avanzado y baja resistencia de contacto
el FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
el initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
Especificaciones de bobinas y diseño de eficiencia energética
el FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| Tensión nominal | Voltaje de operación VCC | Voltaje de liberación VCC | Corriente nominal (±10%) | Resistencia de la bobina (±10%) | Potencia nominal | Voltaje máximo (resistencia de corto tiempo) |
|---|---|---|---|---|---|---|
| CC 6 V | ≤4,50 | ≥0,30 | 500mA | 12Ω | 3W | CC 7,2 V |
| CC 9 V | ≤6,75 | ≥0,45 | 333,3mA | 27Ω | CC 10,8 V | |
| CC 12 V | ≤9.00 | ≥1,2 | 250mA | 48Ω | CC 14,4 V | |
| CC 24 V | ≤18.00 | ≥2,4 | 125mA | 192Ω | CC 28,8 V | |
| CC 48 V | ≤36.00 | ≥4,8 | 62,5 mA | 768Ω | CC 57,6 V |
Nota: Para evitar el sobrecalentamiento y el desgaste, el voltaje aplicado a la bobina no debe exceder el voltaje máximo de mantenimiento durante un período prolongado. El voltaje máximo es el voltaje más alto que el relé puede soportar durante un período corto.
Adaptabilidad ambiental y rendimiento mecánico
el FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
Descripción general de las especificaciones técnicas
| Artículo | Parámetro |
|---|---|
| Formulario de contacto | 1A (1 contacto normalmente abierto) |
| Material de contacto | AgSnO₂ |
| Resistencia de contacto | ≤5mΩ (6VDC 20A) |
| Corriente nominal | 40A |
| Carga nominal (resistiva) | 40A 450VDC |
| Voltaje de conmutación máximo | 750 VCC |
| Corriente de ruptura máxima | 50 A (450 VCC, ≥1 operación) |
| Capacidad máxima de conmutación | 22500VA |
| Resistencia de aislamiento | 1000MΩ |
| Rigidez dieléctrica (inicial) | Entre contactos abiertos: 2000VAC/1min; entre bobina y contactos: 3000VAC/1min |
| Tiempo de operación | ≤30 ms (a tensión nominal) |
| Tiempo de lanzamiento | ≤10 ms (a tensión nominal) |
| Vida mecánica | 1×10⁵ operaciones |
| Vida eléctrica | Conmutación: 1 × 103 operaciones (450 V CC, 40 A) Conmutación: 1 × 104 operaciones (450 V CC, 10 A) Conmutación: 4 × 103 operaciones (650 V CC, 12 A) Fabricación: 7,5 × 104 operaciones (450 VCC, 35 A) Fabricación: 5 × 104 operaciones (750 VCC, 40 A) |
| Capacidad de carga actual | 40A 60A:30min 80A:60s 160A: 5s 240A:3s 400A: 0,6 s |
| Temperatura ambiente | <-40°C a 85°C |
| Humedad | 5% a 85% HR |
| Peso | Aprox. 55g |
| Dimensiones del contorno | 30×29,2×30,1mm |
| Estructura de terminales | terminal de placa de circuito impreso |
Nota: Los datos anteriores son valores iniciales. La especificación es sólo para referencia. Las especificaciones están sujetas a cambios sin previo aviso.
Dimensiones, cableado y diseño de PCB
el FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
Aprobaciones y cumplimiento de seguridad
- Cumple con los requisitos de seguridad IEC 60664-1.
- Producto compatible con RoHS.
- Certificaciones UL/C-UL, TUV y CQC pendientes.
- Clasificación objetivo aprobada: conmutación resistiva 40A 450VDC 1000ops (operaciones 1×10³) a 85°C.
- el specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
Escenarios de aplicación típicos
Precarga de vehículos de nueva energía : Capacidad de transporte de corriente continua de 40 A (85 °C), resistencia de corta duración de 80 A/60 s, 160 A/5 s, 240 A/3 s y 400 A/0,6 s, adecuado para control de encendido/apagado en circuitos de precarga.
Calefacción de vehículos de nueva energía : Carga nominal 40A 450VDC, voltaje de conmutación máximo 750VDC, adecuado para circuitos de calefacción de alto voltaje como calefacción PTC.
Gestión térmica de la batería/control de calefacción PTC : Temperatura de funcionamiento -40°C a 85°C, contactos AgSnO₂, adecuados para entornos de alta y baja temperatura en vehículos.
Otros escenarios de montaje en PCB : El lado de carga tiene polaridad (1, 2-), el lado de la bobina no tiene polaridad (5, 6), condiciones de soldadura 260°C ± 5°C / 3–5s.
La selección específica debe confirmarse según la carga real, el voltaje de la bobina, los requisitos de vida útil y el estado de certificación.
Precauciones de instalación y uso
No deje caer el producto ni lo exponga a impactos externos, para mantener los parámetros de rendimiento iniciales.
Temperatura de soldadura para terminales de salida de carga de cobre: 260 °C ± 5 °C, tiempo de soldadura de 3 a 5 s.
el load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
el coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
Este relé es un modelo diseñado a medida. Los ejemplos proporcionados son solo como referencia. Para una selección detallada, comuníquese con Zhejiang Fanhar Electronics Co., Ltd.
el specification is for reference only. Specifications are subject to change without notice.
Preguntas frecuentes
P1: ¿Cuáles son los usos principales del FH80NE-40?
Se utiliza principalmente para relés de precarga de vehículos de nueva energía y relés de calefacción, y también se puede utilizar en escenarios de montaje en PCB, como gestión térmica de baterías, control de calefacción PTC, BMS/PDU y bucles de control de CC de alto voltaje.
P2: ¿Cuáles son la carga nominal y la capacidad de conmutación máxima del FH80NE-40?
Carga nominal: 40A 450VDC (carga resistiva); capacidad máxima de conmutación: 22500VA.
P3: ¿Cuáles son las capacidades de transporte de corriente continua y de corto tiempo?
Tiene una capacidad de transporte de corriente continua de 40 A a 85 °C. Capacidad de transporte de corriente de corta duración: 80A/60s, 160A/5s, 240A/3s, 400A/0,6s.
P4: ¿Cuáles son el voltaje de conmutación máximo y la corriente de corte máxima?
Tensión máxima de conmutación: 750 VCC; corriente de corte máxima: 50 A (450 VCC, ≥1 operación).
P5: ¿Cuáles son la forma de contacto, el material de contacto y la resistencia de contacto?
Formulario de contacto: 1A normalmente abierto; material de contacto: AgSnO₂; Resistencia de contacto inicial: ≤5mΩ (6VDC 20A).
P6: ¿Se admite la personalización? ¿Cómo realizar el pedido?
Formulario de contacto: 1A normalmente abierto; material de contacto: AgSnO₂; Resistencia de contacto inicial: ≤5mΩ (6VDC 20A).
Resumen
el FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
Para obtener las últimas especificaciones, certificados de certificación, soporte de muestras o recomendaciones de selección personalizadas, comuníquese con Zhejiang Fanhar Electronics Co., Ltd.
