Relé de nueva energía FH20T 43A: conmutación de carga alta y aislamiento de seguridad para aplicaciones fotovoltaicas y de pilas de carga

En un momento en que la nueva generación de energía, los sistemas de almacenamiento de energía y las pilas de carga de vehículos eléctricos se están generalizando rápidamente, los nuevos relés de energía, como componentes de conmutación clave en los circuitos, afectan directamente el funcionamiento estable de equipos completos a través de su capacidad de transporte de corriente, su nivel de aislamiento de seguridad y su confiabilidad a largo plazo. FH20T es un relé para PCB de alta potencia diseñado para estas necesidades. Ofrece capacidad de conmutación de 43 A, 1 contacto de forma A, una opción de espacio de contacto de 2,0 mm y función de retención de ahorro de energía de la bobina, lo que lo convierte en una opción ideal para inversores fotovoltaicos, pilas de carga y otras aplicaciones.

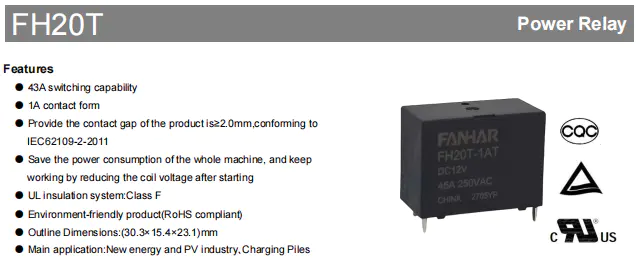

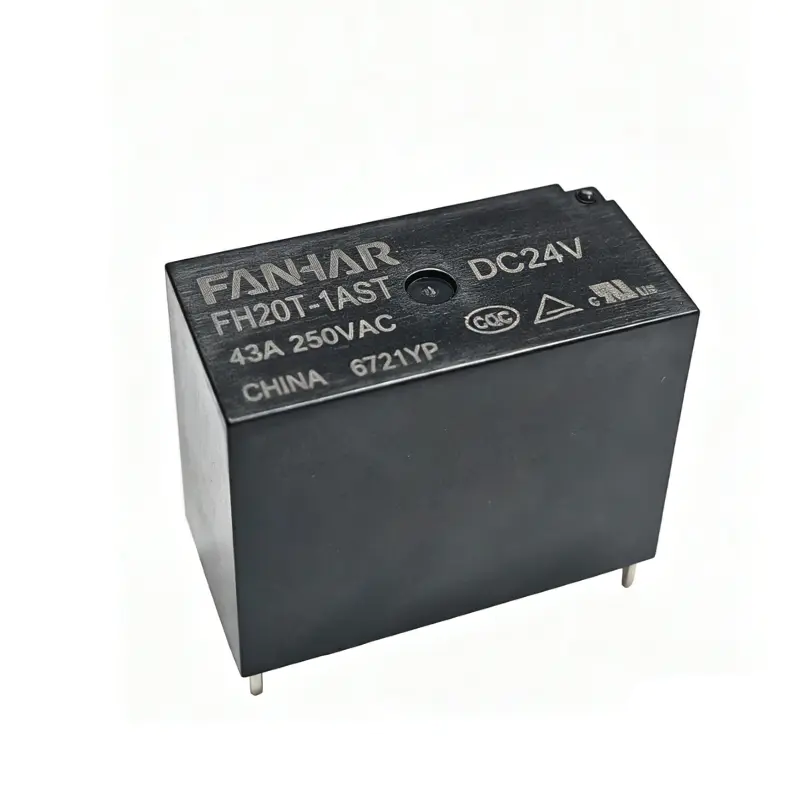

Relé de nueva energía FH20T 43A FANHAR FH20T es un relé de PCB con capacidad de conmutación de 43 A, 1 contacto de forma A y una separación de contacto opcional de 2,0 mm. Cumple con IEC62109-2:2011 y es adecuado para nuevas energías, fotovoltaicas, pilas de carga y otras aplicaciones. Admite la reducción del voltaje de la bobina después del arranque para mantener el funcionamiento, ahorrando el consumo general de energía. Cuenta con un sistema de aislamiento UL Clase F y cumple con RoHS. Ver producto →

Ventajas principales: seguro, eficiente y resistente a altas temperaturas

Espacio de contacto suficiente que cumple con los estándares de seguridad fotovoltaica

El espacio después de que se abren los contactos internos de un relé afecta directamente la seguridad del aislamiento. FH20T ofrece dos opciones de separación de contactos: el tipo Nil estándar es de 1,8 mm y el tipo BG es de 2,0 mm. Cuando la distancia de contacto del producto es ≥2,0 mm, cumple con IEC62109-2:2011, "Requisitos de seguridad para convertidores de potencia para sistemas de energía fotovoltaica". Para aplicaciones de alto voltaje como inversores fotovoltaicos y pilas de carga, seleccionar la versión BG puede cumplir mejor con los requisitos de aislamiento de seguridad.

Reducir el voltaje después del arranque para mantener, reduciendo significativamente el consumo total de energía

FH20T admite una estrategia de trabajo para reducir el voltaje de la bobina después del arranque para mantener la operación. Después de que el relé se activa, solo es necesario mantener un voltaje de bobina más bajo para mantener los contactos cerrados. En comparación con la conducción continua a pleno voltaje, esto puede reducir efectivamente el consumo de energía de la bobina. Las recomendaciones de voltaje de mantenimiento dadas en la hoja de datos son:

• Temperatura ambiente 23°C: tensión de mantenimiento 40%–70% Un
• Temperatura ambiente 85°C: tensión de mantenimiento 40%–55% Un

Esta función ayuda a reducir el aumento de temperatura del sistema y la pérdida de energía, lo que lo hace adecuado para pilas de carga, inversores y otros equipos que necesitan un funcionamiento continuo o en espera a largo plazo.

Sistema de aislamiento UL Clase F, que se adapta a entornos de alta temperatura

FH20T utiliza un sistema de aislamiento UL Clase F, que ayuda a mantener la confiabilidad del aislamiento en ambientes de alta temperatura. Su rango de temperatura ambiente de funcionamiento es de -40 °C a 85 °C, adaptándose a los amplios requisitos de temperatura de los nuevos escenarios de control industrial y energético.

Materiales respetuosos con el medio ambiente, compatible con RoHS

El producto cumple con los requisitos medioambientales de RoHS y no contiene sustancias nocivas como plomo, mercurio y cromo hexavalente. Puede cumplir con los requisitos de regiones con estrictas regulaciones ambientales, como la Unión Europea, para la exportación.

Capacidad de carga y parámetros eléctricos.

El sistema de contacto del FH20T utiliza material AgSnO₂, que combina resistencia a la soldadura y la erosión por arco. La resistencia del contacto inicial se controla a ≤100 mΩ (en condiciones de prueba de 6 VCC 1 A), lo que garantiza una baja pérdida de conducción. En términos de rendimiento de aislamiento, la resistencia de aislamiento inicial alcanza 1000 MΩ (500 VCC), la rigidez dieléctrica entre los contactos abiertos es de 2500 VCA/1 min y la rigidez dieléctrica entre la bobina y los contactos es de 4500 VCA/1 min, lo que proporciona un margen de seguridad suficiente para el aislamiento de alto y bajo voltaje. El tiempo de funcionamiento es ≤20 ms y el tiempo de liberación es ≤10 ms, lo que cumple con los requisitos de velocidad de respuesta de la mayoría de las aplicaciones de electrónica de potencia y control industrial.

Carga principal y parámetros eléctricos

Especificaciones de bobinas y retención de ahorro de energía

FH20T proporciona tres voltajes de bobina estándar: DC5V, DC12V y DC24V, todos con una potencia nominal de 3800mW. Los diferentes voltajes de bobina corresponden a diferentes voltajes de operación, voltajes de liberación, corrientes nominales y resistencias de bobina, lo que permite a los usuarios hacer coincidir rápidamente según el voltaje de control del sistema. El voltaje de operación es el voltaje mínimo requerido para una activación confiable del relé, y el diseño debe garantizar que el voltaje de accionamiento no sea inferior a este valor; el voltaje de liberación determina la sensibilidad del reinicio del apagado.

Especificaciones de la bobina

Resistencia mecánica y adaptabilidad ambiental

Los equipos de nueva energía a menudo enfrentan vibraciones, golpes y grandes cambios de temperatura. El FH20T tiene un buen rendimiento mecánico: la resistencia a los golpes funcionales puede alcanzar los 196 m/s² (20 g) y la resistencia a los golpes destructivos alcanza los 980 m/s² (100 g), suficiente para hacer frente a colisiones accidentales durante el transporte y la instalación. La resistencia a la vibración es de 10 Hz a 55 Hz con una amplitud de 1,5 mm, lo que garantiza un funcionamiento estable cerca de fuentes de vibración, como ventiladores y compresores. El rango de temperatura de funcionamiento es de -40 °C a 85 °C y la tolerancia a la humedad es del 5 % al 85 %, adaptándose a ambientes húmedos.

En términos de vida, la vida mecánica es de 2×10⁵ operaciones y la vida eléctrica es de 2×10⁴ operaciones bajo 43A 250VAC, relación ON/OFF 1s/9s y condiciones de temperatura ambiente. Los datos de vida anteriores son valores de referencia bajo las condiciones de prueba especificadas en la hoja de datos. La vida real se verá afectada por el tipo de carga, la frecuencia de conmutación, la temperatura ambiente y otros factores. Para equipos como pilas de carga e inversores, este nivel de vida puede cumplir con varios años de ciclos de uso normales.

Construcción y selección basada en el entorno operativo.

FH20T proporciona dos métodos de protección de la estructura interna, que se pueden seleccionar según la limpieza del entorno de trabajo real:

• A prueba de fundente: Adecuado para ambientes limpios, libres de gases corrosivos como H₂S, SO₂, NO₂ y polvo conductor. Este tipo puede evitar que el fundente penetre durante la soldadura y tiene una ventaja de costos.
• Sellado de plástico: Recomendado para ambientes no limpios como sitios industriales y gabinetes exteriores que pueden contener gases o polvo corrosivos. La estructura sellada con plástico puede aislar más eficazmente los contaminantes externos y garantizar una baja resistencia de contacto a largo plazo.

Las dos estructuras tienen las mismas dimensiones generales: 30,3 mm (largo) × 15,4 mm (ancho) × 23,1 mm (alto). Utilizan montaje de pines de PCB estándar. Se recomienda controlar la tolerancia del diseño de la PCB dentro de ±0,1 mm. Para conocer las tolerancias de las dimensiones del contorno, consulte las anotaciones detalladas en la hoja de datos.

Aplicaciones típicas

FH20T está diseñado principalmente para nuevas energías, la industria fotovoltaica y pilas de carga. En estas aplicaciones, se utiliza como relé de potencia montado en PCB para conmutación de carga y control de energía donde se requiere una capacidad de conmutación de 43 A, un alto rendimiento de aislamiento y un tamaño compacto.

Inversores fotovoltaicos y sistemas fotovoltaicos

FH20T se puede utilizar en inversores fotovoltaicos y sistemas fotovoltaicos para conmutación de carga, control de energía auxiliar y control de salida. Cuando el diseño debe cumplir con IEC62109-2:2011, se puede seleccionar la versión BG con una separación de contactos de 2,0 mm.

Pilas de carga

En pilas de carga, el FH20T se puede utilizar para conmutación de energía interna, control de salida y control de carga auxiliar. Su capacidad de conmutación de 43 A y su montaje en PCB lo hacen adecuado para diseños de equipos de carga compactos.

Nuevos equipos energéticos

Para otros equipos de energía nuevos, FH20T proporciona una solución de conmutación para control de potencia y conmutación de carga. Si el relé se utiliza para transporte de corriente continua, la reducción de potencia debe evaluarse en función de la temperatura ambiente, la lámina de cobre de la PCB y el aumento de temperatura del terminal.

Preguntas frecuentes

Conclusión

El nuevo relé de energía FH20T tiene una capacidad de conmutación de 43 A, una separación de seguridad de ≥2,0 mm en la versión BG, conformidad con IEC62109-2:2011, un sistema de aislamiento UL Clase F y una función de retención de reducción de voltaje de la bobina como su principal competitividad. No solo cumple con los estrictos requisitos de aislamiento de seguridad de los inversores fotovoltaicos, sino que también se adapta a la búsqueda de alta corriente y larga vida útil en las pilas de carga de vehículos eléctricos. Su diseño compacto de PCB y su adaptabilidad ambiental flexible lo convierten en un componente de conmutación confiable en nuevos productos energéticos.

Para más modelos de voltaje de bobina o servicios de personalización, comuníquese con nuestro equipo de soporte técnico. Las especificaciones están sujetas a cambios sin previo aviso. Consulte la hoja de datos oficial más reciente.
