Relé de potencia W12T 40A | Relé de PCB para carga de vehículos eléctricos, sistemas fotovoltaicos y nuevas aplicaciones energéticas

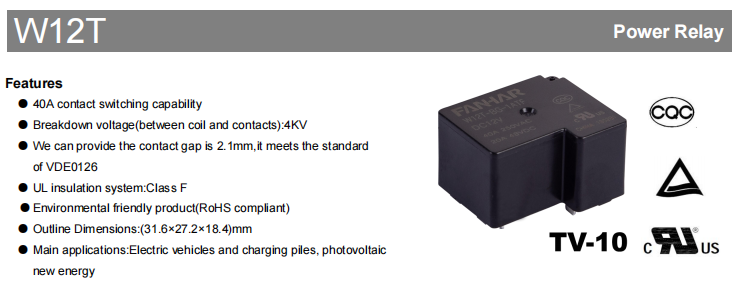

A medida que los sistemas de energía renovable, los vehículos eléctricos y las tecnologías de almacenamiento de energía continúan avanzando, los sistemas de control de energía exigen relés con mayor capacidad de conmutación, rendimiento de aislamiento superior y confiabilidad operativa a largo plazo. Desarrollado para cumplir con estos requisitos, el Fanhar Relé de potencia W12T 40A está diseñado específicamente para vehículos eléctricos, pilas de carga y sistemas de energía renovable fotovoltaica (PV).

El W12T cuenta con un Capacidad de conmutación de contactos de 40 A. , una tensión dieléctrica máxima soportada de 4000 VCA entre bobina y contactos , y un opcional espacio de contacto de ≥2,1 mm . Si bien garantiza un rendimiento de conmutación de alta carga, también cumple con los requisitos de aislamiento eléctrico y seguridad en equipos de nueva energía.

Con un diseño compacto de montaje en PCB que mide solo 31,6 × 27,2 × 18,4 mm , el W12T está disponible en una amplia gama de opciones de voltaje de bobina desde 5V a 110VCC . La serie ofrece tanto el tipo estándar (potencia de bobina de 900 mW) como el tipo BG (potencia de bobina de 1400 mW). El relevo ha obtenido UL/cUL, TÜV y CQC certificaciones, respaldando su uso en diversos mercados a nivel mundial.

Capacidad de conmutación de alta corriente de 40 A para equipos de alta potencia

Los nuevos equipos de energía, como las pilas de carga de vehículos eléctricos y los inversores fotovoltaicos, requieren relés con una capacidad de carga de corriente sustancial. El W12T tiene una carga de control nominal de 40 A 250 VCA con una capacidad de conmutación máxima de 10000 VA.

Para cargas de CC, el tipo estándar admite 20 A 30 V CC, mientras que el tipo BG admite 20 A 48 V CC. Además, hay disponibles tipos especiales de baja resistencia de contacto con NO≤1,2 mΩ (32 A) y NC ≤1,5 ​​mΩ (32 A). La carga mínima permitida es 5 VCC 100 mA, lo que permite una amplia gama de aplicaciones, desde conmutación de señales pequeñas hasta control de carga de alta potencia.

Diseño de alto aislamiento para mejorar la seguridad del sistema

El aislamiento eléctrico es un requisito crítico para los equipos de energía renovable que funcionan en condiciones de alto voltaje. El W12T ofrece excelentes capacidades de aislamiento eléctrico:

Tensión máxima dieléctrica soportada entre bobina y contactos: 4000 VCA

Tensión soportada dieléctrica entre contactos abiertos (Tipo BG): 2500 VCA

Resistencia de aislamiento inicial: 1000 MΩ (a 500 VCC)

Sistema de aislamiento UL Clase F: el rendimiento de aislamiento superior contribuye a mejorar la seguridad y confiabilidad operativa, previniendo de manera efectiva riesgos de fugas y fallas de alto voltaje.

Material de contacto AgSnO₂ de alta calidad para una vida útil prolongada

La serie W12T utiliza AgSnO₂ (óxido de plata y estaño) como material de contacto. AgSnO₂ exhibe una excelente resistencia a la erosión por arco, una resistencia de contacto baja y estable, una buena conductividad térmica y un excelente rendimiento antisoldadura. Reduce eficazmente la formación de arcos y prolonga la vida útil del relé, manteniendo un rendimiento eléctrico estable incluso en aplicaciones de alta carga con conmutación frecuente.

Rendimiento confiable en entornos industriales exigentes

Además de su rendimiento eléctrico, el W12T está diseñado para ofrecer confiabilidad a largo plazo en condiciones operativas exigentes. El relé funciona en un amplio rango de temperatura ambiente de -40 °C a 85 °C, lo que lo hace adecuado para sistemas de energía renovable y equipos industriales implementados en diversos climas.

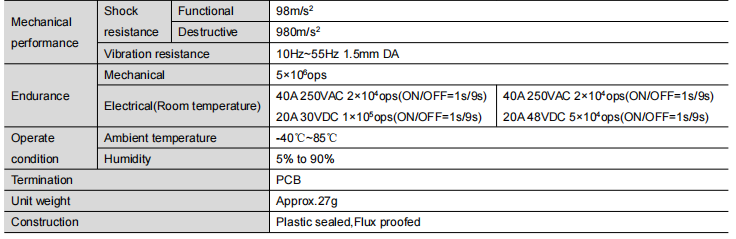

El relé ofrece una vida mecánica de hasta 5 000 000 de operaciones y una vida eléctrica de 20 000 operaciones bajo carga resistiva de 40 A 250 VCA, 100 000 operaciones bajo 20 A 30 V CC (tipo estándar) y 50 000 operaciones bajo 20 A 48 V CC (tipo BG).

El tiempo de funcionamiento es ≤15 ms (estándar)/≤20 ms (BG) y el tiempo de liberación es ≤10 ms (estándar)/≤15 ms (BG). El relé también está diseñado para resistir vibraciones y golpes mecánicos que se encuentran comúnmente en aplicaciones industriales.

Múltiples opciones de voltaje de bobina para un diseño de sistema flexible

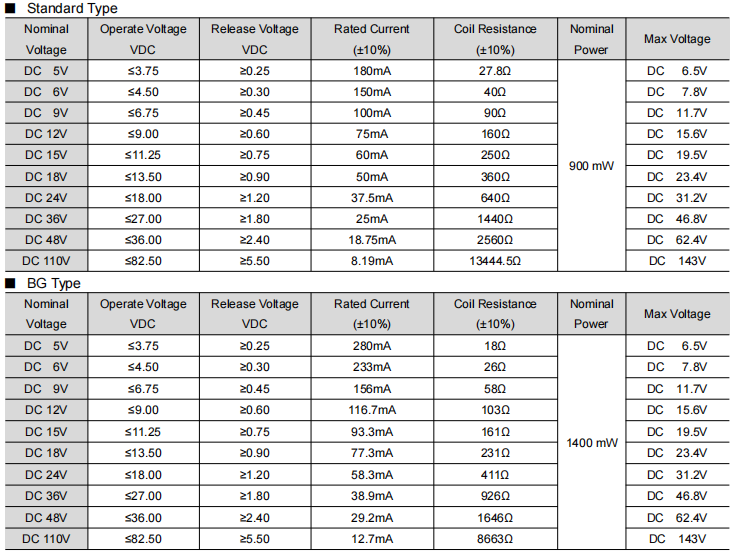

Diferentes sistemas de control requieren diferentes configuraciones de voltaje de bobina. Para simplificar la integración del sistema, el W12T está disponible con múltiples opciones de voltaje de bobina de CC, que incluyen 5 V, 6 V, 9 V, 12 V, 18 V, 24 V, 36 V, 48 V, 60 V y 110 V CC.

La potencia nominal de la bobina de tipo estándar es de 900 mW, mientras que la de tipo BG es de 1400 mW. El diseño de bobina estandarizado no solo mejora la compatibilidad con varios circuitos de control sino que también simplifica el desarrollo de productos para los fabricantes que utilizan plataformas de voltaje múltiple.

Diseño compacto de montaje en PCB para una fácil integración del equipo

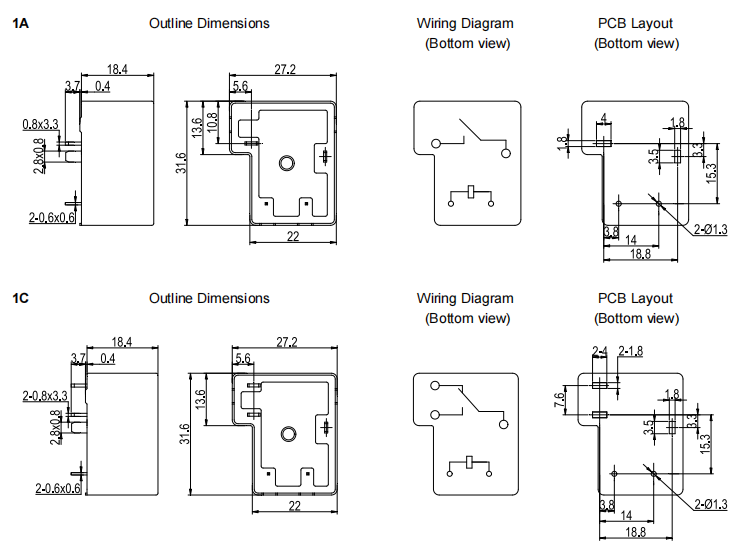

El W12T cuenta con un compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

En ambientes limpios (libres de H₂S, SO₂, NO₂ y polvo), se recomienda el tipo a prueba de fundente. En ambientes sucios que contienen estos contaminantes, se recomienda el tipo sellado de plástico. Esta consideración de diseño extiende efectivamente la vida útil del relé en diversos entornos industriales.

Aplicaciones típicas

Diseñado para aplicaciones de conmutación de energía de alta corriente, el W12T se usa ampliamente en sistemas de energía renovable y vehículos eléctricos donde se requiere un rendimiento de conmutación confiable y una alta capacidad de aislamiento:

• Vehículos eléctricos (VE)
• Pilas de carga de vehículos de nueva energía
• Equipos de energía renovable fotovoltaica (PV)

Dentro de estos sistemas, el relé se usa comúnmente para control de energía, conmutación de circuito principal y aislamiento de seguridad, lo que ayuda a mejorar la confiabilidad del sistema y la seguridad operativa.

Cómo seleccionar el tipo estándar o el tipo BG

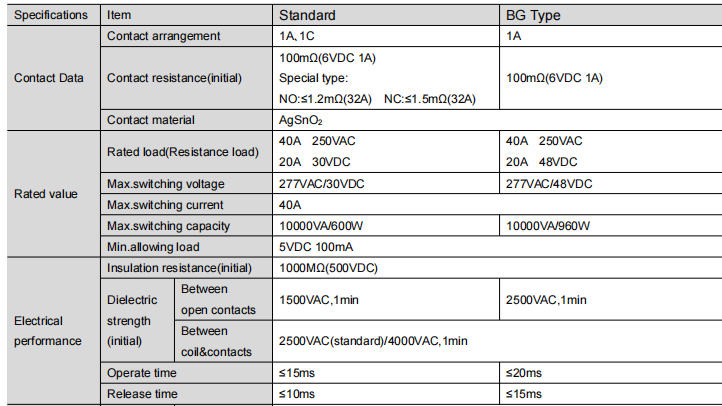

El W12T se ofrece en tipo estándar y tipo BG. Las diferencias clave se resumen a continuación:

Para control industrial general y aplicaciones de conmutación de energía estándar, el tipo estándar cumple con la mayoría de los requisitos. Para sistemas fotovoltaicos, aplicaciones que requieren mayores distancias de aislamiento de contactos o escenarios de voltaje CC más altos, se recomienda el tipo BG.
