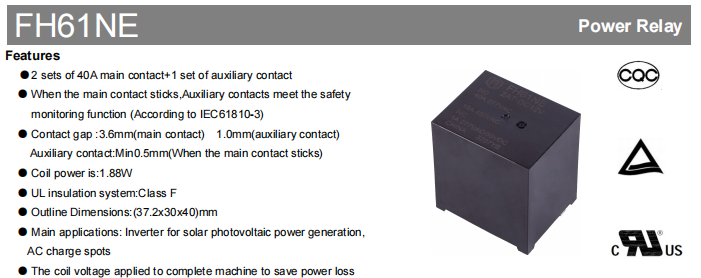

A medida que la generación de energía fotovoltaica, los sistemas de almacenamiento de energía y las instalaciones de carga de vehículos eléctricos continúan avanzyo hacia una mayor potencia y una mayor eficiencia, relevos Se espera que brinden no solo una capacidad confiable de conmutación de alta corriente, sino también monitoreo de seguridad, bajo consumo de energía y estabilidad operativa a largo plazo. Para cumplir con los requisitos de aplicación de equipos de nueva energía, Fanhar Electronics ha presentado el relé de enclavamiento magnético de nueva energía serie FH61NE. El producto presenta una configuración de contactos de 2 juegos de contactos principales de 40 A y 1 juego de contactos auxiliares. Cuando el contacto principal se pega, el contacto auxiliar proporciona una señal de retroalimentación de monitoreo de seguridad, cumpliendo con los requisitos de IEC 61810-3 para funciones de monitoreo de seguridad. El relé adopta un diseño de enganche magnético de baja potencia con un consumo de energía de la bobina de solo 1,88 W. Combinado con un sistema de aislamiento Clase F y una estructura mecánica compacta, satisface las demandas integrales de nuevas aplicaciones energéticas como inversores solares fotovoltaicos, estaciones de carga de CA y equipos de carga de vehículos eléctricos para un funcionamiento energéticamente eficiente y confiabilidad a largo plazo. La Serie FH61NE ha obtenido UL/cUL, TUV , y CCC certificaciones de seguridad y se utiliza ampliamente en aplicaciones de equipos de energía de nueva energía.
Capacidad de conmutación de alta corriente de 40 A para control de potencia de equipos de nueva energía

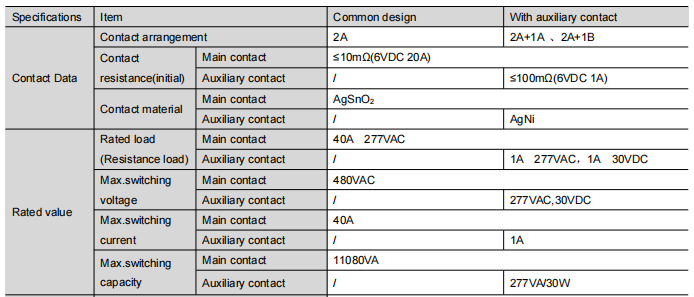

Los nuevos equipos de energía imponen altas exigencias a la capacidad de conmutación de corriente del relé. el FH61NE Cuenta con dos juegos de contactos principales de 40 A, que admiten el control de carga de alta corriente en equipos de nueva energía. Los contactos principales utilizan material de contacto AgSnO₂ , que proporciona excelentes propiedades conductoras y antisoldaduras para cumplir con los requisitos de confiabilidad de los contactos de aplicaciones de conmutación de energía en equipos de nueva energía. Las especificaciones clave son las siguientes:
Estos parámetros eléctricos permiten que el FH61NE realice de manera confiable funciones de control y conmutación de circuitos en inversores fotovoltaicos y estaciones de carga de CA.
Diseño de monitoreo de seguridad de contactos auxiliares para mejorar la seguridad del sistema
Los equipos de nueva energía tienen requisitos estrictos de seguridad operativa. El FH61NE ofrece opciones de contactos auxiliares para satisfacer las necesidades de monitoreo de seguridad. Las configuraciones disponibles incluyen:
2A 1A : Dos contactos principales normalmente abiertos un contacto auxiliar normalmente abierto
2A 1B : Dos contactos principales normalmente abiertos un contacto auxiliar normalmente cerrado
Cuando el contacto principal se pega, el contacto auxiliar proporciona señales de retroalimentación para monitorear el estado del sistema.
Estructura de enganche magnético de baja potencia para el funcionamiento energéticamente eficiente de nuevos equipos energéticos
El FH61NE adopta una estructura de relé de enclavamiento magnético con las siguientes ventajas:

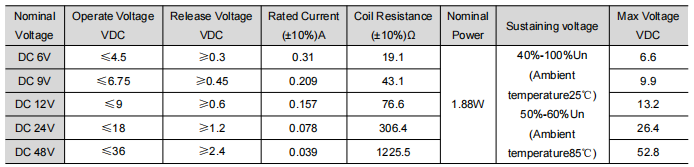

Consumo de energía de la bobina: 1,88W
Rango de voltaje sostenido : 40%~100% Un (temperatura ambiente 25 ℃); 50%~60% ONU (temperatura ambiente 85 ℃)
Tensión máxima de mantenimiento : Consulte la tabla de datos de la bobina
El diseño de enganche magnético reduce significativamente el consumo continuo de energía durante el estado de retención del relé. La aplicación del voltaje de mantenimiento de la bobina a toda la máquina ahorra efectivamente la pérdida de energía, lo que la hace más adecuada para los requisitos de operación de eficiencia energética de los nuevos equipos de energía.
Diseño de alto aislamiento y rendimiento confiable para entornos operativos complejos
El FH61NE presenta un diseño de alto aislamiento y una construcción compacta, que equilibra la seguridad eléctrica y la confiabilidad mecánica:
Múltiples opciones de voltaje de bobina para un diseño de sistema flexible
Diferentes sistemas de control requieren diferentes configuraciones de voltaje de bobina. Para simplificar la integración del sistema, la serie FH61NE está disponible con múltiples opciones de voltaje de bobina de CC, que incluyen 6 VCC , 9 VCC , 12 VCC , 24 VCC and 48 VCC .
Cada opción de bobina está diseñada con un consumo de energía nominal de 3,2 W, lo que permite a los ingenieros seleccionar el voltaje de control más adecuado sin cambiar la plataforma del relé. El diseño de bobina estandarizado no solo mejora la compatibilidad con varios circuitos de control sino que también simplifica el desarrollo de productos para los fabricantes que utilizan plataformas de voltaje múltiple.
Diseño de plataforma compacta para actualizaciones de productos más sencillas
La serie FH61NE ofrece un diseño de plataforma unificada a través de diferentes configuraciones de contactos y opciones de voltaje de bobina, proporcionando a los fabricantes una base flexible para desarrollar diversas aplicaciones de equipos de nueva energía.

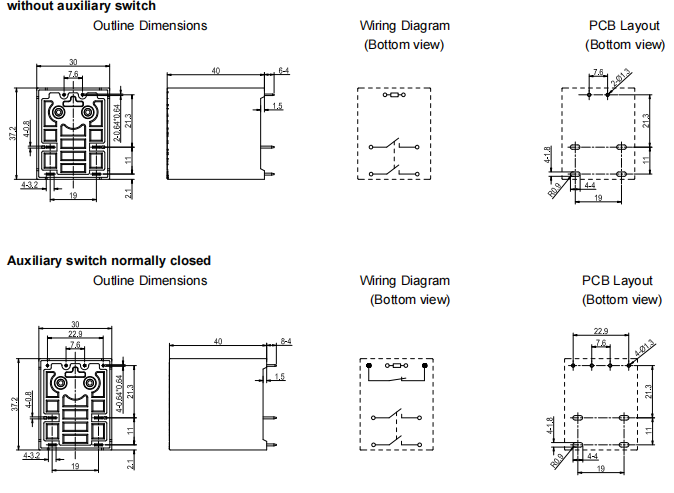

Todas las configuraciones comparten dimensiones externas idénticas de 37,2 × 30 × 40 mm, junto con el mismo diseño de PCB, espacio de montaje, rendimiento de aislamiento y construcción mecánica. El principal diferenciador entre configuraciones es la disposición de los contactos (2A, 2A 1A o 2A 1B), lo que permite a los diseñadores seleccionar la función de monitoreo adecuada sin alterar el diseño de la PCB.
Esta plataforma común permite a los fabricantes de equipos incorporar fácilmente el monitoreo de contactos auxiliares (para retroalimentación de seguridad cuando el contacto principal se bloquea) en sus diseños sin cambiar la instalación mecánica o el diseño de la placa. Como resultado, se pueden acortar los ciclos de desarrollo, reducir los costos de ingeniería y mejorar la estandarización de los productos.
Para los fabricantes que buscan soluciones escalables en inversores solares, estaciones de carga de CA y equipos de carga de vehículos eléctricos, la serie FH61NE proporciona una plataforma eficiente y práctica.

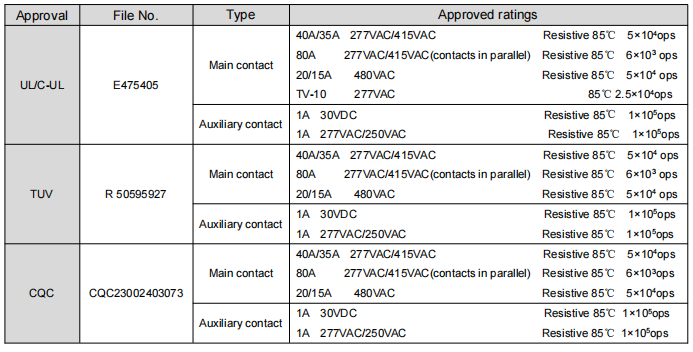

Aprobaciones de seguridad
El FH61NE ha obtenido UL/cUL, TUV , y CCC certificaciones de seguridad. El producto también cumple con las directivas medioambientales RoHS/REACH de la UE. Fanhar Electronics ha logrado ISO9001 , ISO14001 , y ISO45001 certificaciones internacionales de sistemas de gestión, posee más de 40 patentes nacionales y ha sido reconocida como una empresa nacional de alta tecnología y un centro de investigación y desarrollo a nivel provincial.
Aplicaciones típicas
El FH61NE se utiliza principalmente en los siguientes nuevos sectores energéticos:
En estas aplicaciones, el relé realiza principalmente funciones de control de conmutación de energía y monitoreo de estado, proporcionando soluciones de control de corriente estables y confiables para el sistema.
Preguntas frecuentes
P1: ¿Qué tipo de relé es el FH61NE?
El FH61NE es un relé de enclavamiento magnético de nueva energía desarrollado por Zhejiang Fanhar Electronics Co., Ltd., utilizado principalmente en inversores solares fotovoltaicos y estaciones de carga de CA.
P2: ¿Cuál es la corriente nominal máxima del FH61NE?
La carga nominal del contacto principal del FH61NE es 40 A 277 VCA (carga resistiva), con una corriente de conmutación máxima de 40 A.
P3: ¿El FH61NE admite contactos auxiliares?
Sí. El FH61NE ofrece versiones 2A 1A (contacto auxiliar normalmente abierto) y 2A 1B (contacto auxiliar normalmente cerrado). Cuando el contacto principal se pega, el contacto auxiliar proporciona señales de retroalimentación para monitorear el estado del sistema, cumpliendo con los requisitos de la función de monitoreo de seguridad IEC 61810-3.
P4: ¿Cuál es el rango de temperatura de funcionamiento del FH61NE?
El rango de temperatura de funcionamiento es de -40 ℃ ~ 85 ℃, lo que lo hace adecuado para diversas regiones y entornos industriales complejos.
Para aplicaciones que requieren una mayor capacidad de corriente, FH66NE160 es la opción recomendada. Para sistemas diseñados con una clasificación de corriente de 100 A, el FH66NE100 proporciona la solución adecuada.

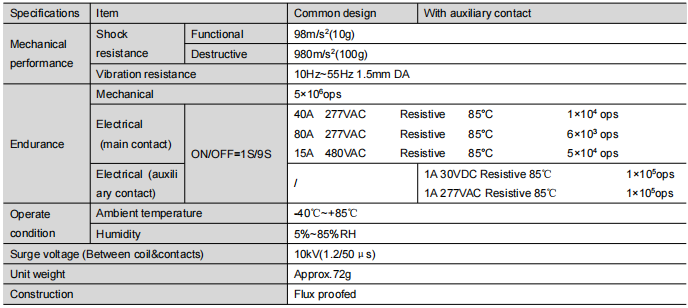

P5: ¿Cuáles son las clasificaciones de vida mecánica y eléctrica del FH61NE?
Vida mecánica: 5×10⁶ operaciones
Vida eléctrica (contacto principal): 1×10⁵ operaciones a carga resistiva de 40 A, 277 VCA (85 ℃)
Vida eléctrica (contacto auxiliar): 1×10⁵ operaciones con carga resistiva de 1A 30 VCC/277 VCA (85 ℃)
