La guía completa sobre relés de enclavamiento: desde los principios de funcionamiento hasta la selección y aplicación

¿Cómo funcionan los relés de enclavamiento?

Componentes principales

Los componentes clave de un relé de enclavamiento incluyen:

Bobina : Estructura de bobina simple o doble, generalmente hecha de alambre de cobre de baja resistencia, utilizada para generar un campo magnético.

Armadura (también conocida como "interruptor de láminas") : Una pequeña pieza metálica móvil que actúa como "puerta" del interruptor.

Imán permanente (para el tipo de enganche magnético) : Se utiliza para mantener la armadura en su posición después de desconectar la alimentación.

Pestillo mecánico (para el tipo de enganche mecánico) : Un mecanismo de bloqueo físico.

Principio de funcionamiento detallado

Cuando se aplica un breve pulso de corriente a la bobina, el campo magnético generado hace que la armadura se mueva de una posición de contacto a otra, completando o rompiendo así el circuito. El punto clave es que una vez finalizado este pulso, la armadura permanece firmemente en su posición actual, dependiendo de la fuerza magnética (para los tipos de enganche magnético) o de un pestillo mecánico (para los tipos de enganche mecánico), sin necesidad de energía continua. Sólo se activará y restablecerá cuando se aplique un pulso inverso.

En aplicaciones como temporizadores de retardo de apagado, la secuencia operativa de los relés de enclavamiento de doble devanado es más compleja: cuando la corriente fluye a través de la bobina configurada (S), se genera un flujo magnético en el circuito magnético interno, creando una fuerza electromagnética para atraer la armadura, cerrando el contacto normalmente abierto y abriendo el contacto normalmente cerrado, manteniendo el estado establecido. Cuando finaliza el retardo de APAGADO, la corriente fluye a través de la bobina de reinicio (R), lo que hace que el contacto cerrado normalmente abierto se abra y el contacto abierto normalmente cerrado se cierre nuevamente.

Principales tipos de relés de enclavamiento

Clasificación por mecanismo de tenencia

Clasificación por estructura de bobina

Relés de impulso

Se trata de un tipo especial de relé de enclavamiento magnético con un circuito de dirección electrónico integrado. No requiere cambiar la polaridad del pulso de entrada; cada vez que recibe una señal de pulso, cambia automáticamente su estado (alternando ON/OFF alternativamente como un interruptor). Cuando se aplica energía, el circuito interno determina automáticamente la posición actual del relé y energiza la bobina opuesta.

Los relés de impulso son ideales para controlar el mismo dispositivo desde múltiples ubicaciones usando múltiples botones, como iniciar y detener un transportador desde varios puntos usando un solo botón en cada ubicación.

Relé con enclavamiento versus relé sin enclavamiento: comparación detallada

Ventajas principales de los relés de enclavamiento

Consumo de energía extremadamente bajo: esta es la ventaja más destacada de los relés de enclavamiento. Como consumen energía sólo durante el instante de cambio de estado, el efecto de ahorro de energía es significativo en aplicaciones a largo plazo. El diseño de enganche logra el flujo de corriente solo durante el encendido/apagado, lo que contribuye significativamente al ahorro de energía del equipo.

Memoria de estado: Mantiene automáticamente el último estado después de un corte de energía, sin requerir circuito de reinicio. Es particularmente adecuado para aplicaciones que necesitan retención de estado después de una pérdida de energía, como la función de memoria en interruptores inteligentes.

Baja generación de calor del serpentín: dado que no se requiere energía continua, el aumento de temperatura del serpentín es muy bajo, lo que resulta beneficioso para mejorar la confiabilidad y la vida útil del equipo.

Adecuado para dispositivos que funcionan con baterías: la característica de consumo de energía estática cero lo convierte en una opción ideal para aplicaciones que funcionan con baterías, como dispositivos IoT y medidores inteligentes.

Principales escenarios de aplicación

Automatización Industrial

Sistemas industriales de conteo y clasificación: utilizan la característica biestable para la memoria de estado.

Circuitos de control del motor: en los relés de retardo de desconexión, se utilizan relés de enclavamiento para lograr un control de frenado preciso.

Maquinaria de envasado: Control combinado de múltiples unidades.

Poder y energía

Medidores inteligentes: Bajo consumo de energía, operación a largo plazo, permitiendo funciones de control de prepago.

Inversores fotovoltaicos: Conmutaciones frecuentes, circuitos de detección de fallo a tierra.

Fuentes de alimentación CC de alta tensión: Conmutación de circuitos.

Pruebas y comunicación

Equipos de telecomunicaciones: Sistemas de centrales telefónicas.

Equipo de prueba automático: Conmutación de señal de prueba.

Guía de selección: ¿Cómo elegir el relé de enclavamiento adecuado?

Escenarios recomendados para elegir relés de enclavamiento:

Funcionamiento a largo plazo con sensibilidad al consumo de energía: por ejemplo, dispositivos que funcionan con baterías, terminales IoT.

Requisito para mantener el estado después de un corte de energía: por ejemplo, función de memoria en interruptores inteligentes, retención del estado del equipo.

Generación limitada de calor del serpentín: entornos de instalación de alta densidad.

Necesidad de control desde múltiples ubicaciones: por ejemplo, iluminación del edificio, control de transportadores.

Escenarios recomendados para elegir relés ordinarios:

Aplicaciones sensibles a los costos: no es necesario mantener el estado a largo plazo, por ejemplo, en el control simple de electrodomésticos.

Lógica de control simple: no se necesitan circuitos de accionamiento complejos.

Entornos vibratorios: los relés de enganche magnético tienen una menor resistencia a las vibraciones.

Parámetros de selección clave

Tipo de bobina: bobina simple versus bobina doble. La bobina doble ofrece un control simple pero requiere más pines, mientras que la bobina simple ahorra espacio pero necesita un circuito de conmutación de polaridad.

Clasificación de contacto: elija según la corriente y el voltaje de la carga. Por ejemplo, algunos productos de la serie pueden conmutar corrientes de hasta varios amperios, mientras que los modelos adecuados para circuitos de señales tienen capacidades de corriente más pequeñas.

Requisitos de consumo de energía: preste atención a la potencia de funcionamiento de la bobina. En el mercado se encuentran disponibles productos con un consumo de energía ultrabajo.

Método de montaje: montaje en PCB, tecnología de montaje en superficie (SMT) o complemento. Para aplicaciones con espacio limitado, se pueden elegir modelos de montaje en superficie ultraminiatura.

Adaptabilidad ambiental: considere la temperatura, la humedad, la vibración, etc. Los tipos de enganche mecánico ofrecen un rendimiento más estable bajo ciclos térmicos.

Tendencias de desarrollo tecnológico

Con la creciente demanda mundial de ahorro de energía y reducción de emisiones, los relés de enclavamiento están ganando una aplicación más amplia debido a su característica de consumo de energía estática cero. Las principales tendencias de desarrollo incluyen:

Menor consumo de energía de la bobina: Reducción continua del consumo de energía operativa mediante la optimización del diseño del circuito magnético y el uso de nuevos materiales.

Tamaño más pequeño: Adaptación a requisitos de instalación de alta densidad, como ciertos relés de montaje en superficie.

Mayor capacidad de contacto: mejora la capacidad de carga manteniendo un bajo consumo de energía.

Integración inteligente: Relés de impulso con circuitos electrónicos incorporados para un control más inteligente.

Explore nuestros productos de relés de enclavamiento

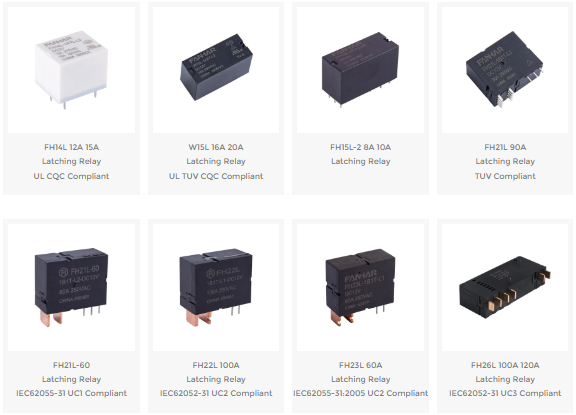

En FANHAR Electronics, ofrecemos alto rendimiento relé de enclavamientos Diseñado para las demandas de los hogares inteligentes modernos, el control industrial, los nuevos sistemas de energía y más. Con más de 30 series y cientos de especificaciones, nuestra cartera ofrece el equilibrio perfecto entre capacidad de conmutación, eficiencia energética y confiabilidad.
