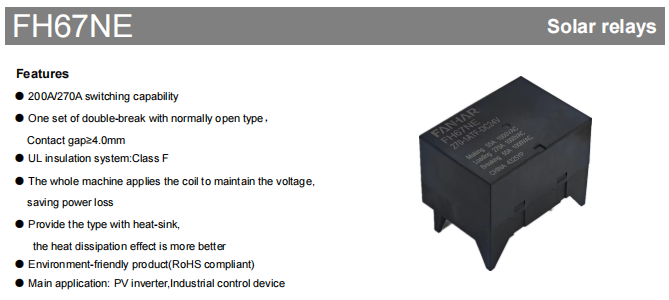

Descripción general del producto
el FH67NE Es un equipo de alto rendimiento y alta potencia. nuevo relevo de energía desarrollado por Zhejiang Fanhar Electronics (FANHAR) para nuevas energías fotovoltaicas y aplicaciones industriales de alta carga. Está disponible en dos opciones de capacidad de conmutación de contactos (200 A y 270 A), con un único conjunto de contactos normalmente abiertos de doble apertura con una separación de contactos de 4,0 mm o mayor. Utilizando AgSnO₂ como material de contacto, el relé puede conmutar hasta 220 A (versión 200 A) o 275 A (versión 270 A) a 1000 VCA, con capacidades de conmutación máximas de 220 000 VA y 275 000 VA respectivamente. Con un rendimiento eléctrico excepcional, un diseño de seguridad riguroso y certificaciones internacionales integrales, el FH67NE se ha convertido en un componente de conmutación central en aplicaciones exigentes como inversores fotovoltaicos, sistemas de almacenamiento de energía y equipos de control industrial.
A medida que la capacidad instalada fotovoltaica global continúa aumentando y la industria del almacenamiento de energía se expande rápidamente, los nuevos sistemas energéticos imponen requisitos cada vez más estrictos a los relés en términos de capacidad de transporte de alta corriente, márgenes de seguridad de alto voltaje y confiabilidad a largo plazo. El FH67NE es precisamente el nuevo producto insignia de relé de energía de Fanhar desarrollado en respuesta a esta tendencia de la industria, abordando de manera efectiva la necesidad urgente del mercado de relés de alta potencia, alta seguridad y bajo consumo de energía.
Guía de selección: Comparación de versiones 200A y 270A
el FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| Parámetro | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Corriente nominal (transportadora) | 200A | 270A |
| Máx. Corriente de conmutación | 220A | 275A |
| Máx. Capacidad de conmutación | 220.000VA | 275.000VA |

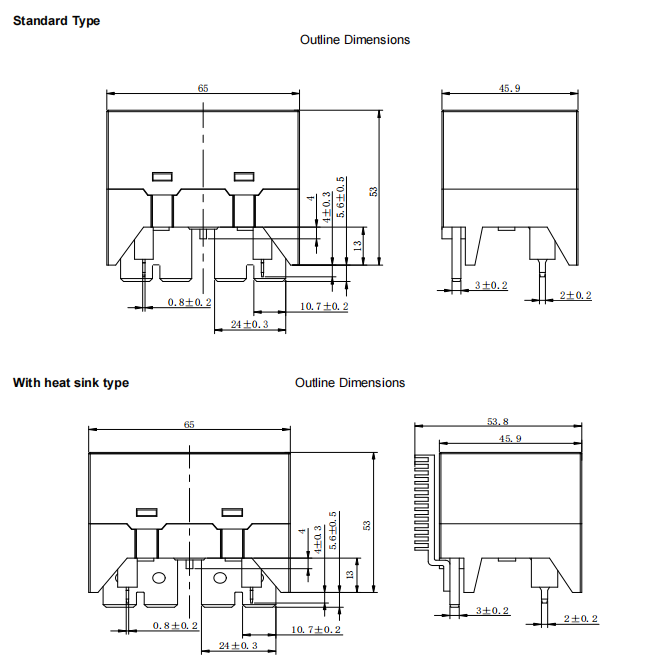

Ambas versiones son idénticas en cuanto a espacio de contacto (≥4,0 mm), clase de aislamiento (Clase F), parámetros de bobina y dimensiones generales. La selección debe basarse principalmente en la corriente de carga real y los requisitos de capacidad de conmutación del sistema.
Ventajas técnicas principales
Estructura de doble ruptura para seguridad de alto voltaje
el product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
Sistema de aislamiento clase F para alta temperatura y larga vida útil
el UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.
Diseño de disipador de calor opcional para una mejor gestión térmica
el FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
Cumple con el medio ambiente y se adapta globalmente
el product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

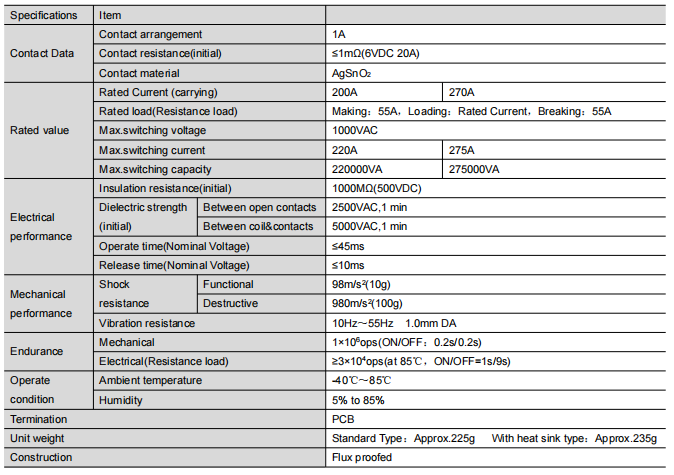

Rendimiento eléctrico central
Capacidad de carga
el FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
Fiabilidad de contacto
La resistencia de contacto inicial es ≤1mΩ (probada a 6 VCC 20 A), lo que garantiza pérdidas de conducción extremadamente bajas y cumple con los estrictos requisitos de bajo calor de las aplicaciones de alta corriente.
Aislamiento y rigidez dieléctrica
La resistencia de aislamiento inicial alcanza los 1000 MΩ (probada a 500 VCC). El rendimiento de la rigidez dieléctrica es sobresaliente: 2500 VCA/1 min entre contactos abiertos y 5000 VCA/1 min entre bobina y contactos, lo que proporciona amplios márgenes de seguridad para el sistema.
Tiempo de respuesta
Tiempo de operación (a voltaje nominal) ≤45 ms, tiempo de liberación (a voltaje nominal) ≤10 ms, ofreciendo una respuesta rápida y confiable para satisfacer las demandas de control de conmutación rápida de los inversores fotovoltaicos y otros equipos.
Especificaciones de la bobina y funcionamiento con eficiencia energética
el FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| Tensión nominal | Voltaje de operación (VCC) | Voltaje de liberación (VCC) | Corriente nominal (±10%) | Resistencia de la bobina (±10%) | Potencia Nominal | Tensión sostenida | voltaje máximo |
|---|---|---|---|---|---|---|---|
| CC 6 V | ≤4,50 | ≥0,30 | 666,7 mA | 9Ω | 4W | 55%～100%Un (Temperatura ambiente 23 ℃) 55%～60%Un (Temperatura ambiente 85 ℃) | CC 7,2 V |
| CC 9 V | ≤6,75 | ≥0,45 | 444,4 mA | 20,3Ω | CC 10,8 V | ||
| CC 12 V | ≤9.00 | ≥0,60 | 333,3mA | 36Ω | CC 14,4 V | ||
| CC 24 V | ≤18.00 | ≥1,20 | 166,7 mA | 144Ω | CC 28,8 V | ||
| CC 48 V | ≤36.00 | ≥2,40 | 83,3 mA | 576Ω | CC 57,6 V |
Notas de operación:.
el coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
Para evitar el sobrecalentamiento y daños de la bobina, no aplique continuamente voltaje que exceda el voltaje máximo de mantenimiento. el maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
Escenarios de aplicación típicos
Como elemento de conmutación central en sistemas fotovoltaicos, el FH67NE maneja un control de cierre/desconexión seguro en ambos lados de CC y CA. Su alta capacidad de transporte de corriente de 200 A/270 A gestiona fácilmente las demandas actuales de cadenas fotovoltaicas de alta potencia, mientras que la separación de contacto de ≥4,0 mm y la tensión soportada de bobina a contacto de 5000 VCA proporcionan márgenes de seguridad sustanciales para aplicaciones de alto voltaje.
Sistemas de almacenamiento de energía (ESS)
En los sistemas de almacenamiento de energía de baterías, el FH67NE se utiliza para el control y protección de carga/descarga del paquete de baterías. El bajo consumo de energía permitido por su diseño de cierre magnético se alinea perfectamente con los estrictos requisitos de eficiencia energética de ESS, mientras que su amplio rango de temperatura de funcionamiento garantiza un funcionamiento estable en gabinetes de almacenamiento al aire libre y entornos similares.
Para conmutación de carga de equipos industriales de alta potencia, el FH67NE ofrece una solución de control de encendido/apagado altamente confiable. Su excelente resistencia a vibraciones y golpes, junto con una vida mecánica de hasta 1 millón de operaciones, lo hacen capaz de manejar diversos entornos industriales hostiles.
Certificaciones y Garantía de Calidad
el FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
Como empresa nacional de alta tecnología, Fanhar Electronics ha sido certificada bajo el Sistema de Gestión de Calidad ISO9001, el Sistema de Gestión Ambiental ISO14001 y el Sistema de Gestión de Seguridad y Salud Ocupacional ISO45001. La empresa invierte entre el 5% y el 8% de los ingresos por ventas anuales en I+D y ha obtenido más de 40 patentes de invención y modelos de utilidad nacionales. Un sistema de control de calidad de proceso completo que cubre el diseño, la adquisición de materias primas y la fabricación garantiza que cada relé FH67NE ofrezca una calidad constante y confiable.
Conclusión
el FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
Preguntas frecuentes
P1: ¿Cuáles son las principales diferencias entre las versiones FH67NE 200A y 270A?
el core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
P2: ¿Qué beneficios prácticos proporciona la separación de contacto de ≥4,0 mm?
el large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
P3: ¿Para qué escenarios se recomienda el modelo de disipador de calor?
el heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
P4: ¿Cuál es la adaptabilidad ambiental del FH67NE?
Rango de temperatura de funcionamiento -40°C~85°C, rango de humedad 5%~85%. Resistencia a vibraciones de 10 Hz a 55 Hz/1,0 mm DA, resistencia a impactos funcional de 98 m/s² (10 g) y destructiva de 980 m/s² (100 g), que cumple con los requisitos de diversos entornos hostiles, como estaciones fotovoltaicas exteriores y distribución industrial.
P5: ¿Se pueden proporcionar muestras o soporte técnico?
Fanhar Electronics admite el suministro de muestras y la asistencia para la selección técnica según los requisitos del cliente. Para necesidades especiales de personalización (estructurales, ajustes de parámetros, etc.), comuníquese con el equipo de ventas o soporte técnico de Fanhar para obtener más ayuda. Esta introducción de producto es sólo para referencia. Las especificaciones están sujetas a cambios sin previo aviso. Para obtener la documentación técnica más reciente, comuníquese con el equipo de ventas de Fanhar.
