Comprensión fundamental de los relés
Un relé es un dispositivo de conmutación automática que utiliza una pequeña señal de corriente para controlar un circuito de alta corriente. En la automatización industrial, los electrodomésticos, los sistemas de energía y los equipos de comunicación, los relés sirven como "puente" y como "guardián". Pueden amplificar señales, aislar circuitos y lograr funciones de control complejas mediante combinaciones lógicas.
Entre las numerosas categorías de relés, los relés electromecánicos (EMR) y los relés de estado sólido (SSR) son los dos tipos más frecuentes. Si bien sus objetivos funcionales son similares (ambos “controlan la conmutación de los circuitos de salida mediante señales de control en el lado de entrada”), sus principios operativos y estructuras internas son fundamentalmente diferentes. Esto genera variaciones en la vida útil, la velocidad de respuesta, la confiabilidad y los escenarios de aplicación adecuados. Comprender estas diferencias ayuda a los ingenieros a tomar decisiones óptimas según los requisitos del proyecto.
Principios de funcionamiento de los relés electromagnéticos y de estado sólido
Relé electromagnético (EMR)

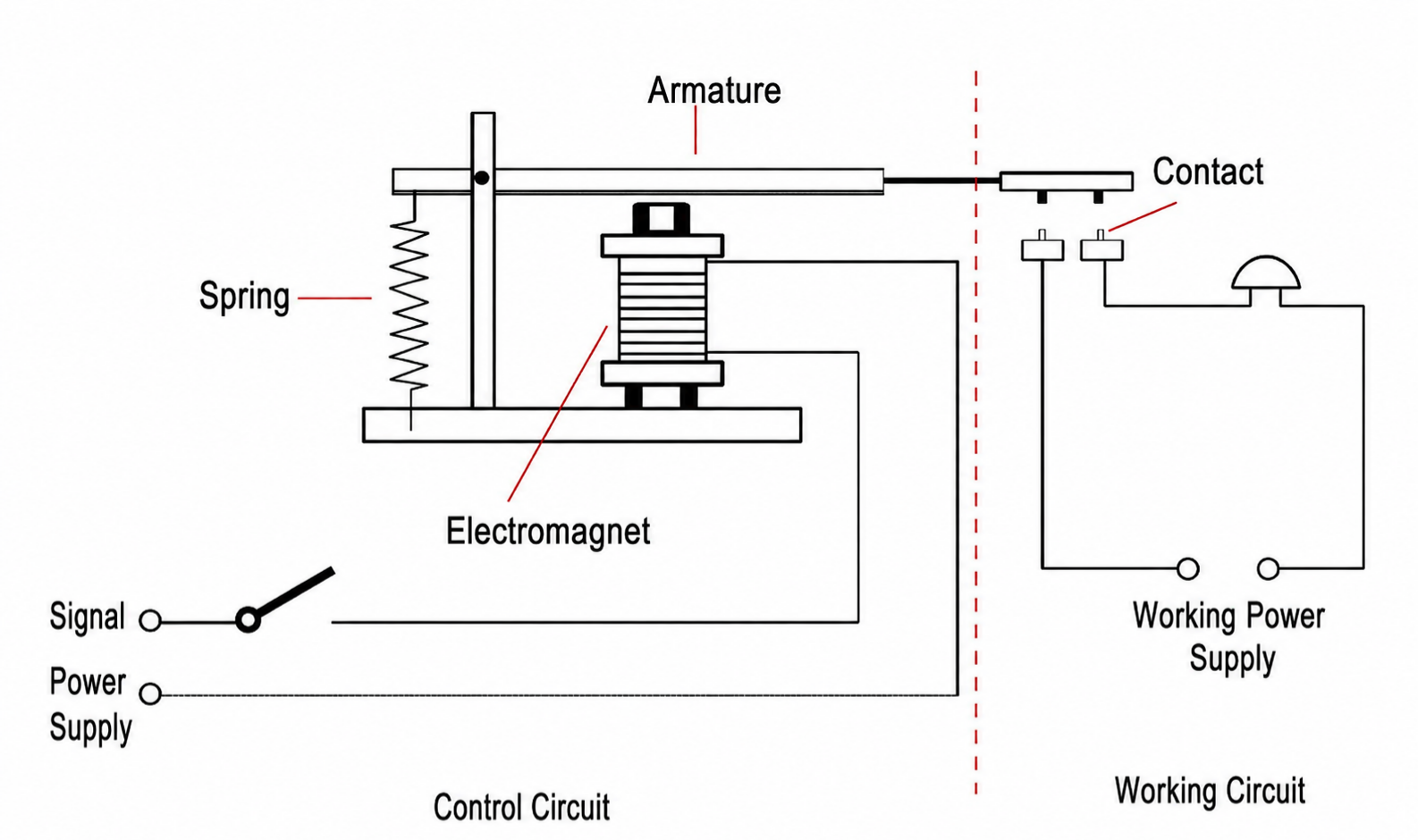

La historia de los relés electromagnéticos se remonta al desarrollo de la tecnología del telégrafo en el siglo XIX. Su funcionamiento se basa en la inducción electromagnética: cuando la bobina del extremo de control se energiza, genera un campo magnético que atrae la armadura, provocando que los contactos mecánicos se cierren o abran y controlen así el circuito de carga.
Características:
- Contiene partes físicas móviles (contactos y armadura).
- El proceso de control se asemeja a un "interruptor físico", con estados de encendido/apagado intuitivos y claros.
- Sujeto a desgaste mecánico, formación de arcos y problemas de rebote de contactos.
Relé de estado sólido (SSR)

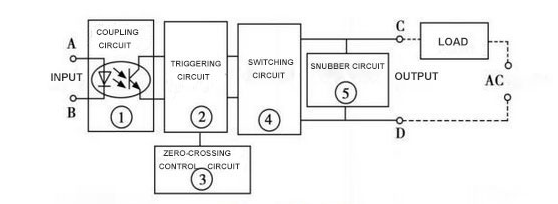

Los relés de estado sólido son un nuevo tipo de relé que surgió en las últimas décadas con el desarrollo de dispositivos semiconductores de potencia. No contienen contactos mecánicos internamente y normalmente están compuestos por componentes como optoacopladores, tiristores (SCR), triacs, MOSFET o IGBT. La señal de control en el extremo de entrada está ópticamente aislada y luego activa o desactiva los dispositivos semiconductores de potencia, controlando así el circuito de carga.
Características:
- Sin componentes mecánicos; La conmutación se consigue mediante elementos electrónicos.
- Alta velocidad de conmutación (normalmente a nivel de milisegundos o incluso microsegundos).
- Funcionamiento silencioso sin formación de arcos ni desgaste mecánico.
- Presenta caída de tensión directa y corriente de fuga menor.
Rendimiento clave y diferencias características
Las variaciones de rendimiento en los relés a menudo determinan directamente su valor de aplicación. Las distinciones clave incluyen:
Velocidad de conmutación
Los relés electromagnéticos, limitados por el funcionamiento mecánico, normalmente conmutan en un plazo de 5 a 20 milisegundos. Los relés de estado sólido, totalmente controlados por componentes electrónicos, logran tiempos de respuesta inferiores a 1 milisegundo, lo que los hace adecuados para el control de alta frecuencia.
Vida útil y confiabilidad
La vida útil del EMR depende de la durabilidad del contacto. Si bien la resistencia mecánica puede alcanzar millones de ciclos, la resistencia eléctrica a menudo alcanza su punto máximo en cientos de miles de ciclos, con una degradación significativa en condiciones de corriente alta o de conmutación frecuente. Los SSR carecen de desgaste mecánico y, en teoría, ofrecen una vida útil casi infinita. Pueden funcionar de manera estable a largo plazo siempre que los componentes electrónicos permanezcan intactos.
Ruido e interferencia electromagnética
Los EMR producen un sonido de "clic" durante la conmutación y la formación de arcos entre contactos puede causar interferencias electromagnéticas. Los SSR funcionan de forma completamente silenciosa y sin formación de arcos, lo que los hace especialmente adecuados para equipos médicos, de laboratorio y de comunicaciones sensibles al ruido.
Consumo de energía y generación de calor
Los EMR consumen energía al energizar la bobina, pero la caída de voltaje a través de los contactos es extremadamente baja una vez conductores, lo que resulta en un consumo de energía adicional insignificante en la sección de carga. Los SSR generan un calor notable debido a su caída de voltaje de conducción cuando aumenta la corriente de carga, lo que requiere un diseño de disipación de calor adicional.
Aislamiento y seguridad
Los EMR prácticamente no presentan corriente de fuga cuando los contactos están abiertos, lo que proporciona un aislamiento excelente. Los SSR suelen tener una pequeña corriente de fuga en el estado apagado, lo que requiere atención especial para aplicaciones que exigen "cero fugas" (por ejemplo, instrumentos de medición, equipos médicos).
Escenarios de aplicación y consideraciones de selección
La selección del relé depende del tipo de carga, la frecuencia de control, el entorno operativo y las restricciones presupuestarias.
Escenarios adecuados para relés electromagnéticos.
Control de baja frecuencia : Cargas tradicionales como iluminación, calentadores y motores.
Sobretensiones de alta corriente : Los contactos EMR resisten mejor las corrientes de irrupción.
Restricciones presupuestarias : Los EMR ofrecen un bajo costo y un fácil mantenimiento y reemplazo.
Escenarios adecuados para relés de estado sólido
Control de alta frecuencia : Cambio rápido en líneas de producción automatizadas.
Entornos sensibles al ruido : Hospitales, laboratorios, instrumentos de precisión.
Condiciones duras : Los SSR brindan mayor confiabilidad en entornos de alta vibración o alta humedad.
Tendencia hacia el uso híbrido
Los ingenieros suelen combinar EMR y SSR dentro de los sistemas. Por ejemplo, los SSR manejan la conmutación rápida de alta frecuencia, mientras que los EMR proporcionan aislamiento final o desconexión de emergencia del circuito. Este enfoque extiende la vida útil y reduce los costos.
Comparación de pruebas de confiabilidad y vida útil
La vida útil es una métrica crítica en aplicaciones de ingeniería de relés. Los datos experimentales ilustran:
- Un EMR típico logra 100.000 ciclos eléctricos a corriente nominal, extendiéndose a 500.000 ciclos en condiciones de carga ligera.
- En condiciones idénticas, un SSR puede soportar fácilmente decenas de millones de operaciones de conmutación, y su vida útil está determinada en gran medida por la capacidad de resistencia al voltaje y la disipación térmica de sus componentes semiconductores.
Además, los SSR suelen superar a los EMR en entornos hostiles. Por ejemplo, en escenarios de alta humedad o alta vibración, los contactos EMR pueden oxidarse, exhibir rebotes o incluso atascarse, mientras que los SSR no se ven afectados por factores mecánicos.
Tendencias de desarrollo futuras
Con el auge de la fabricación inteligente, el Internet de las cosas y las nuevas energías, la demanda de relés está evolucionando en nuevas direcciones:
Control de alta frecuencia : A medida que los equipos de automatización dependan cada vez más del control de alta velocidad, la participación de mercado de SSR seguirá expandiéndose.
Alta potencia y optimización térmica : Los avances en la tecnología de semiconductores reducirán gradualmente las pérdidas de conducción en los nuevos SSR, lo que disminuirá la dependencia de la disipación de calor.
Relés inteligentes : Los relés futuros pueden integrar capacidades de monitoreo de estado, autoprotección y comunicación remota, evolucionando hacia “módulos inteligentes”.
Relés híbridos : Combinando la alta capacidad de transporte de corriente de EMR con el rendimiento de conmutación de alta velocidad de SSR, un número cada vez mayor de fabricantes están desarrollando relés híbridos.
Tabla comparativa: relés electromagnéticos frente a relés de estado sólido
| Aspecto | Relé electromagnético (EMR) | Relé de estado sólido (SSR) |
|---|---|---|
| Principio de funcionamiento | La bobina electromagnética acciona contactos mecánicos. | Encendido/apagado de dispositivos semiconductores |
| Velocidad de conmutación | 5 – 20 ms | < 1 ms |
| Esperanza de vida | Desgaste mecánico, ~10⁴ – 10⁶ ciclos | Casi infinito, limitado sólo por la vida del semiconductor |
| Ruido | "Clic" audible | Completamente silencioso |
| Arcos e interferencias | Arcos y EMI presentes | Sin arcos, baja interferencia |
| Energía y calor | La bobina consume energía; Los contactos tienen una caída muy baja. | Caída de tensión de conducción; requiere disipación de calor |
| corriente de fuga | Casi cero cuando está abierto | Existe una pequeña corriente de fuga |
| Costo | Menor costo inicial; fácil mantenimiento | Más alto por adelantado; necesita diseño térmico |
| Aplicaciones típicas | Escenarios de baja frecuencia, altos picos y sensibles a los costos | Escenarios de alta frecuencia, silenciosos, hostiles o de largo plazo |
Preguntas frecuentes
P1: ¿Se pueden intercambiar directamente un EMR y un SSR?
No, no simplemente. Sus requisitos de accionamiento (bobina versus entrada CC/CA), características de salida (contacto mecánico versus caída de voltaje del semiconductor) y compatibilidad de carga (CA/CC universal versus posiblemente restringida) difieren. Antes de reemplazar, verifique cuidadosamente el voltaje de entrada, la capacidad de corriente de salida, el tipo de carga (resistiva, inductiva, capacitiva) y las condiciones de disipación de calor.
P2: ¿Cuál es el beneficio de la función de “cruce por cero” en un SSR?
El encendido de cruce por cero (común en los SSR de CA) conmuta la salida cerca del punto de cruce por cero del voltaje de CA, lo que reduce en gran medida la corriente de entrada y la interferencia electromagnética. Es ideal para cargas resistivas (por ejemplo, calentadores). Para cargas inductivas, el cruce por cero puede causar problemas de control de fase; En su lugar, se debe utilizar un SSR de activación aleatoria.
P3: Los contactos EMR son propensos a quemarse. ¿Cómo se puede ampliar la vida útil eléctrica?
Varias medidas ayudan: ① Agregar un amortiguador RC o un varistor a lo largo de la carga para suprimir la formación de arcos; ② Reduzca la clasificación del contacto (por ejemplo, use un contacto de 10 A para solo 5 A); ③ Evite cambios frecuentes bajo carga; ④ Para cargas inductivas como motores, instale dispositivos de extinción de arco adicionales.
P4: Los SSR generan una cantidad significativa de calor. ¿Cómo se debe diseñar correctamente la disipación de calor?
Generación de calor SSR ≈ caída de voltaje directo × corriente de carga. Seleccione un disipador de calor adecuado según la resistencia térmica indicada en la hoja de datos; agregue un ventilador o refrigeración por aire forzado si es necesario. Aplique grasa térmica y asegure un buen flujo de aire alrededor del disipador de calor. Para un funcionamiento continuo a plena carga, se recomienda reducir la potencia al 60-80 % de la corriente nominal.
P5: Para aplicaciones que requieren múltiples contactos (por ejemplo, DPDT), ¿debo usar un EMR?
Tradicionalmente, los EMR ofrecen múltiples configuraciones de contactos (DPDT, 3PDT, etc.), mientras que la mayoría de los SSR son SPST. Sin embargo, puede combinar varios SSR o utilizar módulos SSR multicanal especializados para lograr funciones similares, aunque el costo y el tamaño aumentan. Si un solo dispositivo debe manejar múltiples rutas de conmutación, un EMR sigue siendo la opción más conveniente.
