Relé industrial FH37

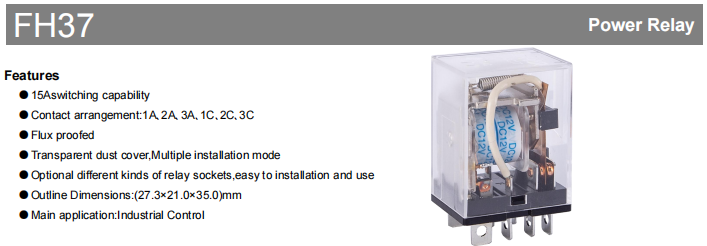

el Relé FH37 es un componente de control de alta confiabilidad construido principalmente para situaciones industriales severas. Integra una alta capacidad de conmutación de hasta 15 A, configuraciones de contactos flexibles, una estructura mecánica robusta y características de instalación convenientes. El producto incorpora un diseño a prueba de flux y viene con una cubierta antipolvo transparente, admite múltiples modos de instalación y es compatible con varios zócalos de relé. Busca proporcionar una solución de control de carga confiable, duradera y de fácil mantenimiento para sistemas de automatización industrial. Esta especificación proporciona una descripción general completa de sus características técnicas y parámetros de rendimiento para respaldar su selección y aplicación.

Características principales del producto

el main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.

el design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.

Especificaciones técnicas detalladas

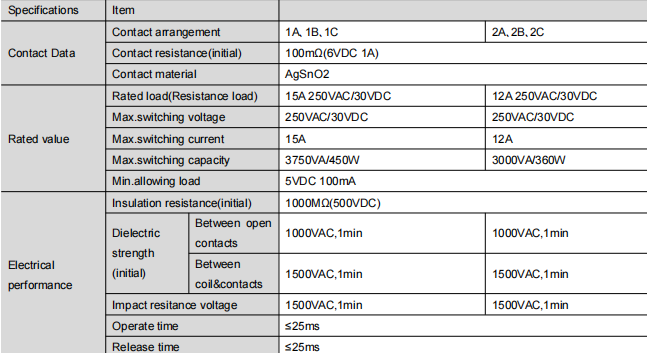

Rendimiento eléctrico

Configuraciones de contacto: Disponible en formas como 1A, 1B, 1C, etc.

Resistencia de contacto inicial: ≤ 100 mΩ (medida a 6 V CC, 1 A).

Carga nominal: 15A @ 250VAC / 30VDC (carga resistiva).

Tensión máxima de conmutación: 250 VCA/30 VCC.

Corriente máxima de conmutación: 15A.

Resistencia de aislamiento: ≥ 1000MΩ (a 500VDC).

Rigidez dieléctrica:

Entre contactos abiertos: 1000VAC durante 1 minuto.

Entre bobina y contactos: 1500VAC durante 1 minuto.

Velocidad de conmutación: tiempo de funcionamiento ≤ 25 ms, tiempo de liberación ≤ 25 ms.

Vida eléctrica: 100.000 operaciones con carga resistiva nominal (15 A, 250 VCA/30 VCC), con un ciclo de encendido/apagado de 1 s/9 s a temperatura ambiente.

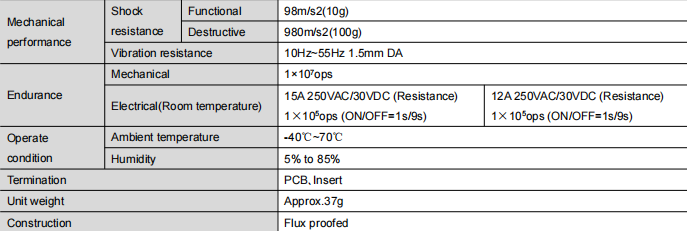

Rendimiento mecánico y ambiental

Vida Mecánica: Hasta 10.000.000 de operaciones.

Resistencia a los golpes:

Funcional: 98 m/s² (10g).

Destructivo: 980 m/s² (100g).

Resistencia a la vibración: 10 Hz–55 Hz, 1,5 mm DA.

Temperatura de funcionamiento: -40 ℃ a 70 ℃.

Humedad de funcionamiento: 5% a 85% RH (sin condensación).

Características físicas

Tipo de terminal: estilo de inserción de PCB.

Peso: Aprox. 37 gramos.

Construcción: Diseño sellado a prueba de fundente.

Información de instalación y dimensiones

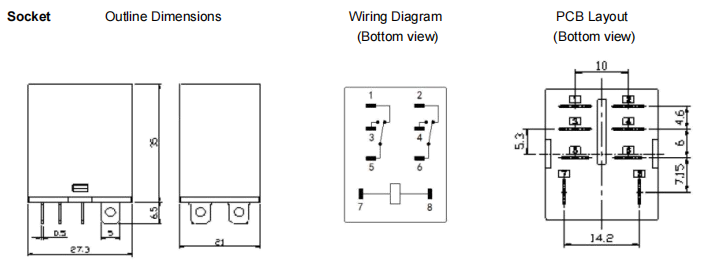

Para conocer las posiciones detalladas de los orificios de montaje y las dimensiones del diseño, consulte los dibujos del producto (índice de referencia: [38, 113, 925, 346]).

Notas de tolerancia:

Tolerancias de dimensiones del contorno:

≤ 1 mm: ±0,2 mm

1 mm y <5 mm: ±0,3 mm

≥5 mm: ±0,5 mm

Tolerancias de diseño de PCB (a menos que se especifique): ±0,1 mm

Resumen

el FH37 series relay stands as a reliable foundation for controles industriales aplicaciones, gracias a su alta capacidad de conmutación, longevidad mecánica y eléctrica excepcional, gran resiliencia ambiental y diseño de instalación centrado en el usuario. No solo cumple con las rigurosas demandas de operación confiable en entornos difíciles, sino que también mejora la capacidad de mantenimiento del sistema a través de su arquitectura transparente y modular. Cuando elige el FH37, obtiene una pieza fundamental para su sistema de control que durará y será estable.
