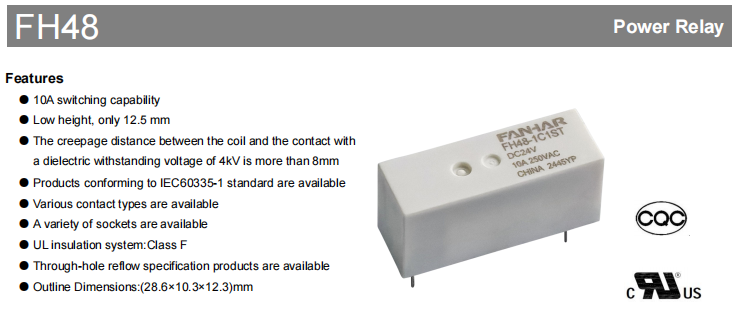

Relé industrial FH48

Los equipos de automatización, los electrodomésticos y los sistemas de control industrial dependen de relés porque son confiables y ahorran espacio. Este propósito es exactamente para el que está diseñado el relé de la serie FH48. Integra una alta capacidad de conmutación. También tiene un diseño ultradelgado. Tiene rendimiento de aislamiento. Cuenta con amplias certificaciones. Esto proporciona a los ingenieros una solución robusta y compacta.

Ventajas principales

La esencia de la serie FH48 reside en su preciso equilibrio técnico. A pesar de sus dimensiones compactas de 28,6×10,3×12,3 mm, es capaz de conmutar cargas de hasta 10 A. Su altura ultrabaja de solo 12,5 mm es particularmente notable, ya que libera espacio valioso para dispositivos electrónicos cada vez más delgados y diseños de PCB de alta densidad. El producto utiliza un diseño resistente al flujo o una construcción completamente sellada con plástico, que repele eficazmente el polvo, la humedad y los gases nocivos (como H₂S y SO₂), lo que garantiza un funcionamiento estable en un amplio espectro de temperaturas de -40 ℃ a 85 ℃ y se adapta a diversos entornos de desde salas limpias hasta entornos industriales.

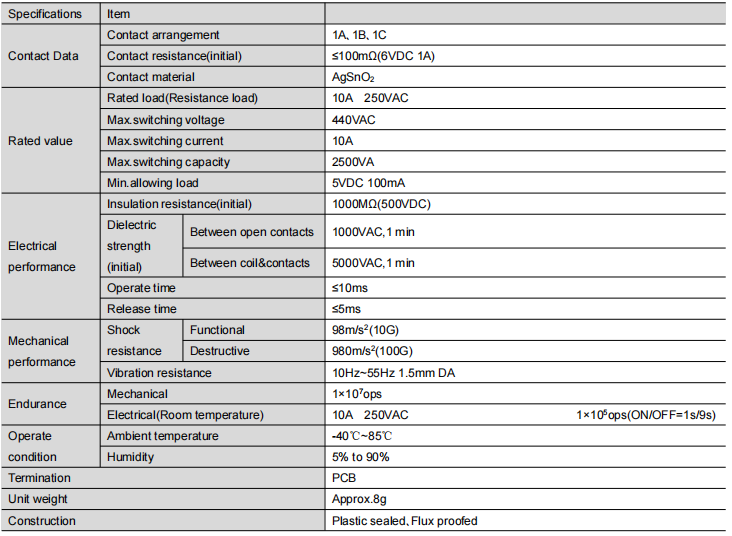

Parámetros técnicos clave y rendimiento

Esta serie de relés ofrece un rendimiento excepcional y detalles confiables:

Rendimiento eléctrico : Utiliza material de contacto de óxido de plata y estaño (AgSnO₂), que ofrece una fuerte resistencia a la erosión por arco. La resistencia de contacto inicial es tan baja como ≤100 mΩ, lo que garantiza un bajo consumo de energía y una larga vida útil. La resistencia de aislamiento alcanza los 1000 MΩ y la rigidez dieléctrica entre la bobina y los contactos es de 5000 VCA, lo que garantiza una barrera de seguridad robusta.

Mecánica y durabilidad : Los tiempos rápidos de operación y liberación (≤10 ms / ≤5 ms) garantizan una respuesta rápida. La resistencia mecánica es de hasta 10 millones de operaciones. Bajo la carga nominal de 10 A 250 VCA, la resistencia eléctrica también alcanza los 10 millones de operaciones, satisfaciendo las necesidades de un funcionamiento estable a largo plazo.

Unidad flexible : Proporciona una amplia gama de opciones de voltaje de bobina de CC 5 V a CC 60 V, con un consumo de energía que oscila entre 250 mW y 300 mW, lo que facilita una integración perfecta con diversos circuitos de control.

Guía de configuración y selección flexible

La serie FH48 proporciona configuraciones altamente flexibles para satisfacer diferentes necesidades de diseño de circuitos:

Formulario de contacto : Ofrece tres configuraciones esenciales: 1A (normalmente abierto), 1B (normalmente cerrado) y 1C (conmutador).

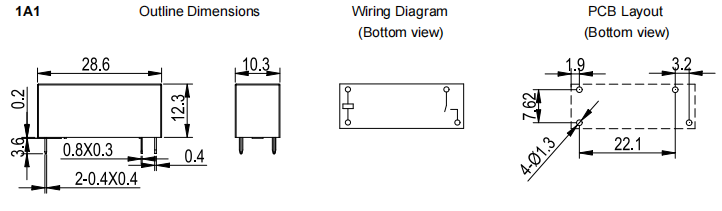

Tipo de montaje : Se admiten muchas configuraciones de pines de PCB (Tipo 1, 2, 3), con esquemas dimensionales completos y pautas de cableado para complementarlos.

Nivel de protección :La elección entre el tipo estándar resistente al fundente y la versión totalmente sellada con plástico depende del entorno operativo.

El código de pedido "FH48-1A1ST-XXXDC12V" indica claramente el tipo, forma de contacto, estilo de montaje, construcción, material de contacto y voltaje de la bobina, lo que facilita una selección precisa.

Aprobaciones y cumplimiento de seguridad

El producto ha obtenido varias certificaciones de seguridad internacionales, entre ellas:

UL/cUL (n.º de archivo E475405)

TÜV (Nº de expediente R 50610371)

CQC (Nº de expediente CQC23002412542)

Estas certificaciones abarcan diversas clasificaciones de voltaje y circunstancias de carga, lo que demuestra que el relé FH48 cumple con rigurosos estándares de seguridad internacionales y es adecuado para su uso en mercados globales, particularmente en sectores como el de electrodomésticos (IEC60335-1) y control industrial.

Áreas de aplicación

Gracias a su rendimiento confiable y diseño compacto, el relé de la serie FH48 se utiliza ampliamente en:

Electrodomésticos : Control principal o conmutación de potencia en aires acondicionados, lavadoras, lavavajillas, etc.

Controles Industriales : Módulos de salida para controladores lógicos programables, controladores de motores e instrumentación.

Equipos de potencia : Sistemas UPS, módulos de distribución de energía, medidores inteligentes.

Infraestructura de Comunicaciones: Equipos de estaciones base, administración de energía de red.

Vehículos de nueva energía : Circuitos suplementarios para gestión de baterías, regulación de carga, etc.

Conclusión

Con su rendimiento eléctrico, construcción mecánica robusta, opciones de diseño flexibles y certificaciones de seguridad integrales, el relé de la serie FH48 se ha convertido en la opción ideal para aplicaciones que requieren alta confiabilidad y diseño que ahorra espacio. No es simplemente un componente sino un colaborador esencial para garantizar el funcionamiento confiable y seguro de su equipo.
