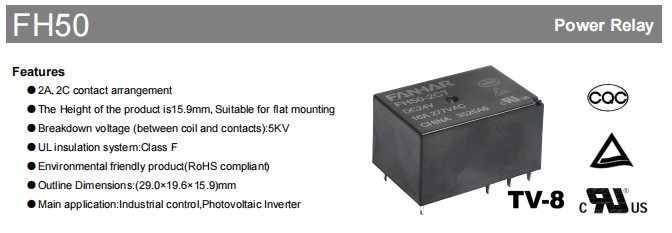

Relé industrial FH50

En el actual ámbito rápidamente cambiante de la automatización industrial y la energía renovable, los requisitos para los componentes fundamentales del sistema (relés) han superado la función básica de "activar y desactivar circuitos". Ahora deben soportar entornos más hostiles, manejar cargas de energía más altas, garantizar una mayor longevidad y cumplir con estrictas regulaciones ambientales globales. Hoy, proporcionamos un análisis en profundidad del relé de alta potencia FH50, un dispositivo de alto rendimiento de 16 A diseñado específicamente para aplicaciones exigentes como control industrial e inversores fotovoltaicos.

Ventajas principales

El FH50 representa más que un simple relé; es un compromiso sólido con la estabilidad del sistema. Sus principales puntos fuertes son evidentes en los siguientes aspectos:

Diseño de alta densidad, instalación flexible

Con unas dimensiones compactas de sólo 29,0 mm (largo) x 19,6 mm (ancho) x 15,9 mm (alto), su tamaño reducido lo hace excepcionalmente adecuado para montaje plano. Esto ahorra efectivamente un valioso espacio en la PCB, alineándose perfectamente con la tendencia moderna hacia la miniaturización y el diseño de alta densidad en equipos industriales. Su construcción liviana, aproximadamente 16,5 g, también facilita el ensamblaje y la producción automatizados.

Aislamiento eléctrico y seguridad

Tensión de resistencia ultraalta: la rigidez dieléctrica entre la bobina y los contactos alcanza unos sorprendentes 5000 VCA. Esto garantiza un fuerte aislamiento eléctrico para el sistema, salvaguardando así el circuito de control de bajo voltaje de errores en el lado de alto voltaje, una característica vital en aplicaciones de alto voltaje como los inversores fotovoltaicos.

Clasificación de aislamiento: La resistencia de aislamiento inicial alcanza 1000 MΩ (a 500 V CC), lo que garantiza una corriente de fuga insignificante.

Sistema de aislamiento UL Clase F: Esto indica que los materiales aislantes pueden soportar temperaturas de hasta 155 °C, lo que proporciona un margen de seguridad considerable y una confiabilidad mejorada.

Potente capacidad de manejo de carga

Carga nominal de 16 A: puede manejar fácilmente una carga resistiva de 16 A a 277 V CA, con una potencia de conmutación máxima de hasta 4432 VA. Esto es suficiente para operar diversas máquinas industriales, motores, calentadores y otros dispositivos.

Contactos de alta calidad: utiliza material de contacto AgSnO2 (óxido de plata y estaño) ambientalmente sustentable. En comparación con el AgCdO tradicional, AgSnO2 ofrece resistencia a la soldadura y la erosión por arco, lo que conduce a un rendimiento excepcional en aplicaciones de alta corriente y alta irrupción y extiende notablemente la vida útil eléctrica.

Capacidad de carga mínima: Admite cargas mínimas de hasta 5 VCC 100 mA, lo que permite su uso en algunos escenarios de conmutación de señales, mejorando así su versatilidad.

Respuesta Rápida y Alta Robustez

Operación rápida: Tiempo de operación ≤10 ms, tiempo de liberación ≤5 ms, satisfaciendo los requisitos de reacción rápida en sistemas de control industrial.

Amplia adaptabilidad ambiental: el rango de temperatura de funcionamiento abarca de -40 °C a 85 °C, con un rango de humedad del 5 % al 85 %. Funciona de forma fiable tanto en frío extremo como en calor intenso.

Excelente rendimiento mecánico: exhibe resistencia a impactos de 10 g (operacional) y 100 g (catastrófico), además de resistencia a vibraciones de 10 Hz a 55 Hz, 1,5 mm DA. Esto garantiza una funcionalidad confiable en entornos industriales expuestos a vibraciones e impactos mecánicos.

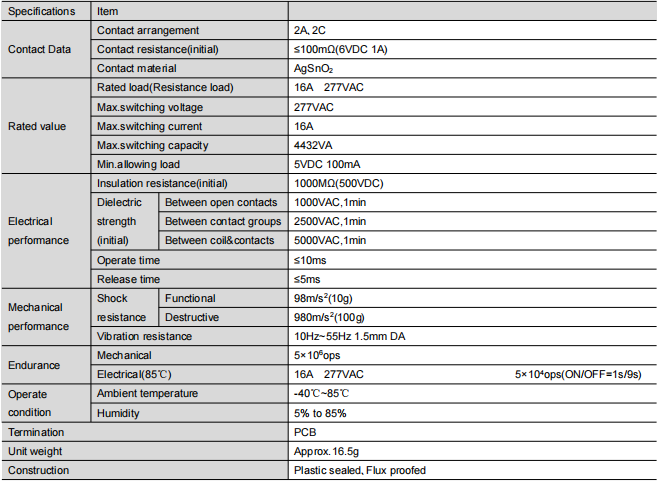

Análisis de parámetros técnicos en profundidad (esencial para la selección)

Para ayudarle a realizar una selección más precisa, proporcionamos una interpretación más profunda de los parámetros técnicos clave:

Aplicaciones típicas: más allá del control fotovoltaico e industrial

Si bien sus principales aplicaciones son el control industrial y los inversores fotovoltaicos, según su rendimiento, el FH50 también se utiliza ampliamente en:

Inversores FV: Para circuitos de conmutación y protección tanto en el lado de corriente continua como en el lado de corriente alterna. La característica de alta tensión soportada se adapta perfectamente al entorno de alta tensión de los sistemas fotovoltaicos.

Paneles de control industrial: Funcionan como intermediario entre PLC, temporizadores, controles de temperatura y cargas externas, incluidos motores, válvulas solenoides y calentadores.

Automatización inteligente de hogares/edificios: se utiliza en la regulación de iluminación de alta potencia, sistemas HVAC, gestión de bombas, etc.

Equipo de carga de vehículos eléctricos: en pilas de carga de CA, que funciona como componente clave para el piloto de control y la conmutación del circuito principal.

Gestión de energía: para conmutación de energía y control de salida en equipos como UPS y reguladores de voltaje.

Guía de selección y uso: ¿Cómo hacer la mejor elección?

La documentación destaca dos tipos estructurales, que son clave para el proceso de selección:

Tipo a prueba de fundente:

Ambiente recomendado: Ambientes limpios, como el interior de electrodomésticos o gabinetes de distribución con aire acondicionado. Evita eficazmente que los gases fundentes entren en el relé durante el proceso de soldadura de PCB.

Nota: No proporciona protección completa contra la infiltración de gases corrosivos externos (como H2S, SO2, NO2) y partículas.

Tipo sellado de plástico:

Ambiente recomendado: Condiciones sucias o abrasivas, incluidas instalaciones químicas, maquinaria al aire libre o talleres con concentraciones elevadas de polvo. Sus contactos internos están completamente aislados del ambiente externo, ofreciendo resistencia a la corrosión y protección contra el polvo.

Conclusión: Si tiene requisitos extremos de confiabilidad a largo plazo o no puede predecir el entorno operativo final, optar por el tipo sellado de plástico es la solución más sólida.

Recordatorios de instalación y diseño

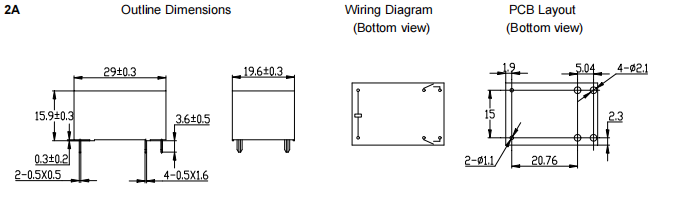

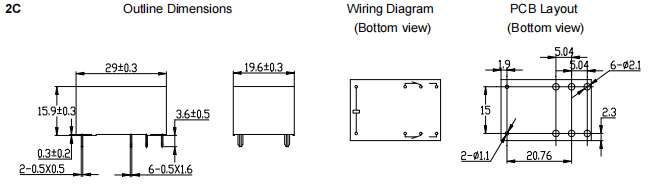

Cumpla estrictamente con la tolerancia de diseño de PCB recomendada (±0,1 mm) y describa las tolerancias de dimensiones para garantizar una calidad adecuada de montaje y soldadura.

Durante el manejo e instalación del producto, evite dejarlo caer o someterlo a fuertes impactos, ya que esto puede provocar cambios en sus parámetros internos.

Resumen y perspectivas

El relé de alta potencia FH50, caracterizado por su tamaño compacto, un voltaje de aislamiento de hasta 5 KV, una importante capacidad de carga de 16 A y certificaciones de seguridad internacionales integrales (UL, TUV, CQC), representa una opción formidable para los sectores de control industrial y energía renovable. Supera un simple componente de conmutación; actúa como un aliado vital que garantiza el rendimiento duradero y confiable de su sistema y mejora la competitividad de sus productos en el mercado.

El FH50 es una opción ejemplar para quienes buscan un relé de potencia de alto rendimiento y alta confiabilidad, que merece exploración y evaluación. Comuníquese con nosotros de inmediato para obtener muestras y asistencia técnica, ¡y permita que el FH50 proteja su próximo proyecto!

Descargo de responsabilidad: los parámetros de este artículo se compilan en función de hojas de datos públicas. Para una selección y diseño específicos, consulte la hoja de datos oficial más reciente. Las especificaciones del producto están sujetas a cambios sin previo aviso.
