Los relés son piezas de control importantes en el control industrial, los electrodomésticos y los sistemas de energía modernos. Su confiabilidad, seguridad y longevidad tienen un efecto directo en qué tan bien funciona el sistema y cómo se sienten los usuarios al respecto. Los relés de alta potencia de la serie FH51/FH51TP ofrecen una excelente capacidad de conmutación, rendimiento de aislamiento y opciones de montaje flexibles, proporcionando soluciones de control estables, seguras y duraderas para una amplia gama de aplicaciones de alta carga.

Descripción general del producto

Los relés de la serie FH51 utilizan un sistema de aislamiento Clase F UL y ofrecen una capacidad de conmutación máxima de hasta 50 A. Admiten dos métodos de montaje (terminales de PCB y terminales de conexión rápida) para adaptarse a diferentes diseños estructurales y procesos de producción. Los productos cumplen con los estándares ambientales RoHS, lo que los hace apropiados para aplicaciones con estrictos requisitos de seguridad, protección ambiental y confiabilidad a largo plazo.

Ventajas clave

Capacidad de conmutación de carga alta para equipos de alta potencia

Los contactos normalmente abiertos (NO) admiten 30A / 40A / 50A a 250/277VAC; Los contactos normalmente cerrados (NC) admiten 3A a 250/277 VCA.

La capacidad de conmutación máxima alcanza los 13850 VA, capaz de manejar dispositivos de alta potencia como compresores de aire acondicionado, calentadores y motores industriales.

Excelente aislamiento y rigidez dieléctrica para la seguridad del sistema

Rigidez dieléctrica entre la bobina y los contactos: 4000 VCA, lo que garantiza un aislamiento confiable entre circuitos de alto y bajo voltaje.

Distancia de fuga: 8 mm, lo que mejora eficazmente el margen de seguridad eléctrica y reduce el riesgo de fugas

Resistencia de aislamiento inicial: 1000 MΩ (a 500 VCC) para un funcionamiento estable a largo plazo

Múltiples disposiciones de contactos y opciones de montaje para una adaptación flexible

Disponible con 2A (dos contactos NA) y 2C (dos contactos de conmutación) para cumplir con diversos requisitos de lógica de control

Elija entre terminales de PCB o terminales de conexión rápida (TP) para facilitar el montaje automatizado y el mantenimiento in situ, mejorando la eficiencia de la producción.

Amplio rango de voltaje de bobina y bajo consumo de energía

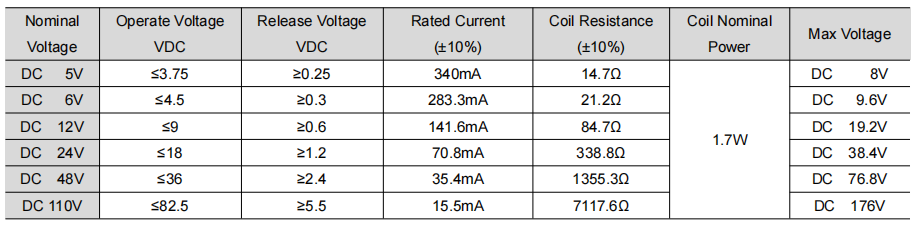

Opciones de voltaje de bobina: DC 5V / 6V / 12V / 24V / 48V / 110V, compatible con varios circuitos de control

Potencia nominal: 1,7 W, lo que equilibra el rendimiento de extracción confiable con la eficiencia energética del sistema

Rendimiento sólido en entornos hostiles

Rango de temperatura de funcionamiento: -40 ℃ a 65 ℃, adecuado para condiciones de frío extremo y altas temperaturas

Resistencia a la vibración: 10 Hz ~ 55 Hz, 1,65 mm DA; Resistencia a los golpes: 980 m/s² (100 g), ideal para equipos industriales con vibraciones frecuentes.

Disponibles en construcciones selladas con plástico y a prueba de fundente para igualar la limpieza ambiental:

A prueba de fundente: recomendado para ambientes limpios libres de H₂S, SO₂, NO₂ y polvo.

Sellado de plástico: recomendado para entornos sucios que contienen los contaminantes anteriores, lo que mejora la confiabilidad a largo plazo.

Aplicaciones típicas

Electrodomésticos: aires acondicionados, calentadores de agua, hornos microondas, calentadores eléctricos, deshumidificadores.

Control industrial: control de motores, sistemas de gestión de energía, equipos de automatización, equipos de calefacción industrial.

Sistemas de Energía: contadores inteligentes, control de distribución de energía, instalaciones de carga, nuevos equipos energéticos.

Resumen

Los relés de alta potencia de la serie FH51/FH51TP combinan alta capacidad de carga, sólido rendimiento de aislamiento, configuración flexible y adaptabilidad a entornos hostiles, lo que los convierte en una opción ideal para sistemas de control de alta confiabilidad. Ya sea para electrodomésticos, equipos industriales o sistemas de energía, la serie FH51 proporciona un componente de control central estable, seguro y duradero para sus diseños.
