Relé de nueva energía de alta corriente FH63NE 120A: diseñado para almacenamiento de energía fotovoltaica y fuentes de alimentación industriales

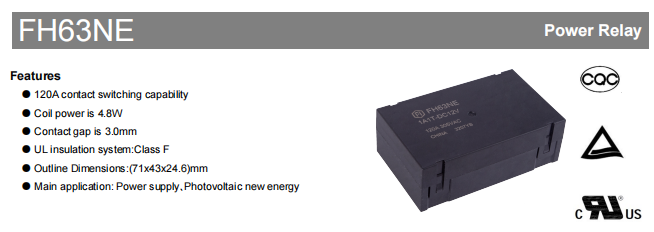

el FH63NE Es un dispositivo de alto rendimiento y alta corriente. nuevo relevo de energía desarrollado por FANHAR para nuevos sistemas de suministro de energía y energía fotovoltaica (PV). Cuenta con una capacidad de conmutación de contactos de 120 A, dimensiones de 71 mm × 43 mm × 24,6 mm, un sistema de aislamiento Clase F UL y una separación de contactos de 3,0 mm. Con un rendimiento eléctrico excepcional, un diseño de seguridad robusto y certificaciones internacionales integrales, el FH63NE se ha convertido en una opción ideal para aplicaciones exigentes como inversores fotovoltaicos, sistemas de almacenamiento de energía y fuentes de alimentación industriales.

En el contexto del rápido crecimiento de la industria de las nuevas energías, la capacidad instalada de inversores fotovoltaicos y sistemas de conversión de energía (PCS) ha aumentado significativamente, impulsando la demanda de nuevos relés de energía adecuados. Como componentes clave de conmutación electrónica en pilas de carga de vehículos eléctricos, inversores fotovoltaicos y sistemas de almacenamiento de energía, los relés de CA de nueva energía deben cumplir requisitos estrictos de alto voltaje, alta corriente, alta resistencia de aislamiento y larga vida eléctrica. El FH63NE se desarrolló precisamente en respuesta a esta tendencia de la industria, abordando de manera efectiva la necesidad urgente del mercado de relés de alta corriente y alta confiabilidad.

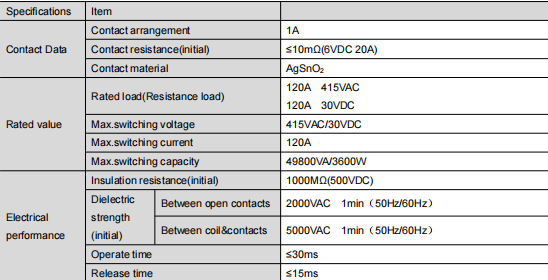

Especificaciones eléctricas clave: capacidad de carga, respuesta, aislamiento y material de contacto

Alta capacidad de carga

el FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

Respuesta rápida y larga vida

el relevo presenta un tiempo de operación ≤30 ms y un tiempo de liberación ≤15 ms para una respuesta rápida. La resistencia mecánica es de 1×10⁶ operaciones. La vida eléctrica también alcanza 1×10⁶ operaciones bajo una temperatura ambiente de 85 ℃ con carga resistiva de 120 A 415 VCA (ON/OFF = 1 s/9 s). Esta resistencia es excelente entre relés de alta corriente similares y cumple con los requisitos de estabilidad a largo plazo de los sistemas fotovoltaicos.

Aislamiento superior y resistencia dieléctrica

el FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

Material de contacto avanzado

el FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

Especificaciones de bobinas y diseño energéticamente eficiente

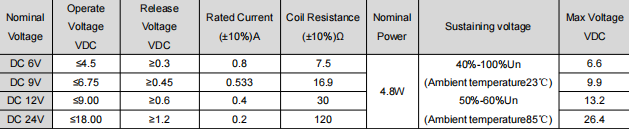

el FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

Consejos de selección:

el coil rated voltage should match the control system supply, considering power fluctuations.

Para reducir el calentamiento de la bobina, utilice la función de voltaje de mantenimiento (40%~100% Un), pero asegúrese de que el voltaje de mantenimiento no sea inferior al voltaje de operación y no exceda el voltaje continuo máximo.

La resistencia de la bobina aumenta a 85 ℃ y el voltaje de operación cambiará en consecuencia; dejar margen suficiente en aplicaciones prácticas.

Aprobaciones y cumplimiento de seguridad

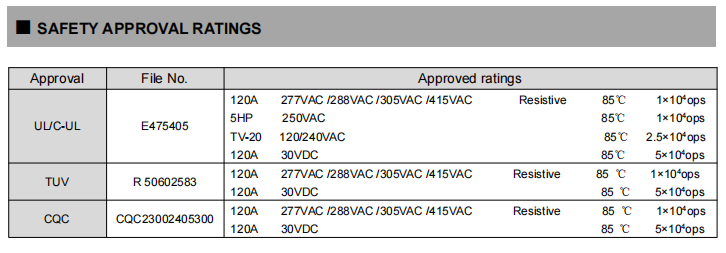

el FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

Adaptabilidad ambiental y rendimiento mecánico

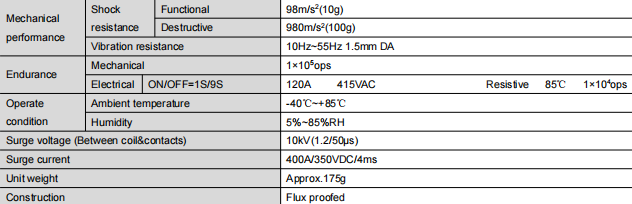

el FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

el product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

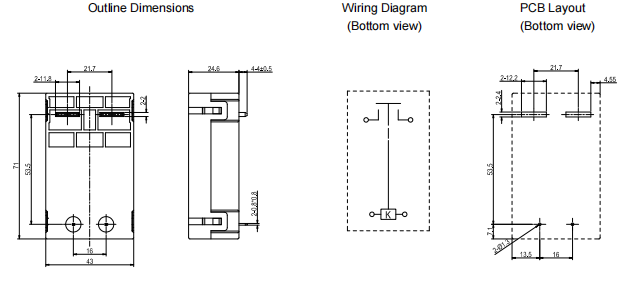

Dimensiones y notas de instalación

Dimensiones exteriores: 71×43×24,6 mm (largo×ancho×alto).

Espaciado de pines y disposición de PCB: Para dimensiones sin tolerancias especificadas, tolerancia ≤1 mm ±0,2 mm, tolerancia 1 mm~5 mm ±0,3 mm, tolerancia ≥5 mm ±0,5 mm; La tolerancia no especificada del diseño de PCB es siempre de ±0,1 mm.

Soldadura: Terminales de carga de cobre: ​​temperatura de soldadura recomendada 260 ℃ ± 5 ℃, tiempo de 3 a 5 segundos; Evite temperaturas altas prolongadas para evitar daños a la bobina o los contactos.

Protección: Estructura a prueba de fundentes, resistente a la contaminación del fundente de soldadura por ola, pero no debe sumergirse en disolventes de limpieza.

Manejo: Evite caídas o impactos externos para evitar la deformación del contacto o la desviación de parámetros.

Escenarios de aplicación típicos

Con su capacidad de conmutación de alta corriente de 120 A y su alta confiabilidad, el FH63NE se utiliza principalmente en:

Nueva energía fotovoltaica : Admite cadena fotovoltaica y control de bucle de alta corriente, adecuado para la desconexión de seguridad del lado de CA en sistemas de energía solar.

Fuentes de alimentación : Conmutación de carga para fuentes de alimentación industriales y sistemas UPS.

Pilas de carga de vehículos eléctricos : Control de encendido/apagado de corriente para equipos de carga de vehículos eléctricos.

Su amplio rango de temperaturas de funcionamiento y su excelente aislamiento y diseño de resistencia a la tensión lo hacen especialmente adecuado para entornos industriales y exteriores hostiles.
