Relé de nueva energía de alta corriente serie FH66NE | Relé de 100 A y 160 A para inversores solares y control industrial

A medida que los sistemas de energía renovable y la automatización industrial continúan evolucionyo hacia una mayor densidad de potencia y una mayor eficiencia, se espera que los nuevos relés de energía ofrezcan no solo un rendimiento de conmutación confiable sino también una excelente capacidad de transporte de corriente, un alto aislamiento eléctrico y una estabilidad operativa a largo plazo.

Desarrollado para cumplir con estos exigentes requisitos, el Fanhar Relé de nueva energía de alta corriente serie FH66NE está diseñado específicamente para inversores solares, circuitos de precarga de inversores y equipos de control industrial. La serie incluye actualmente dos modelos: FH66NE100 and FH66NE160 —ofrece clasificaciones de corriente de transporte continuo de 100 A y 160 A, respectivamente.

Ambos modelos están construidos sobre la misma plataforma y comparten dimensiones generales, configuración de montaje, opciones de bobina y rendimiento de aislamiento idénticos. Este diseño de plataforma unificada permite a los fabricantes de equipos seleccionar la clasificación actual adecuada sin rediseñar la estructura de instalación, lo que simplifica el desarrollo de productos y mejora la compatibilidad de la plataforma para futuras actualizaciones.

La serie FH66NE se ha adoptado con éxito en producción en volumen en múltiples proyectos de control industrial y de energía renovable, lo que demuestra su confiabilidad en aplicaciones exigentes de conmutación de energía.

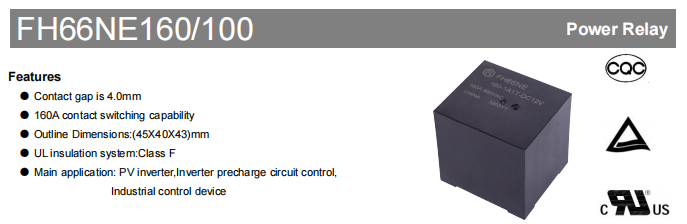

FH66NE 100/160

Diseño de alto aislamiento para mejorar la seguridad eléctrica

El aislamiento eléctrico es un requisito crítico para los equipos de energía renovable que funcionan en condiciones de alto voltaje. Para garantizar un aislamiento confiable y seguridad operativa, la serie FH66NE incorpora un diseño de alto aislamiento adecuado para aplicaciones exigentes de control de energía.

El relé presenta un Espacio de contacto de 4,0 mm , una rigidez dieléctrica de 2500 VAC entre contactos abiertos , y 5000 VAC entre la bobina y los contactos. . Además, el relé proporciona una resistencia de aislamiento inicial de 1000 MΩ a 500 VCC y adopta Clase F aislamiento, lo que ayuda a mejorar el aislamiento eléctrico y la confiabilidad del sistema durante el funcionamiento a largo plazo.

Estas características eléctricas permiten que la serie FH66NE cumpla con los requisitos de aislamiento de inversores solares, circuitos de precarga de inversores y sistemas de control industrial, proporcionando protección confiable para aplicaciones de conmutación de energía de alto voltaje.

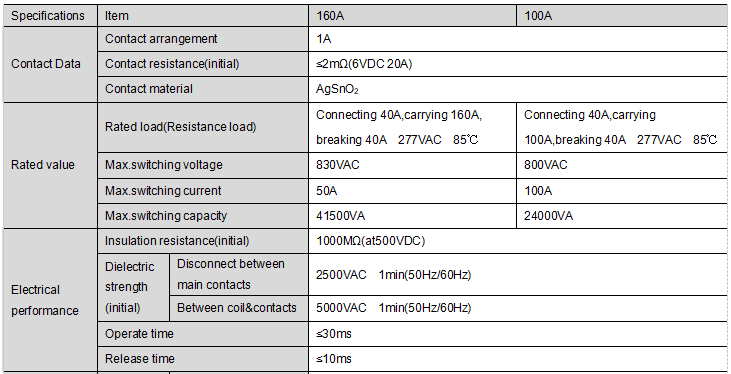

FH66NE 100/160 performance data

Rendimiento confiable en entornos industriales exigentes

Además de su rendimiento eléctrico, la serie FH66NE está diseñada para ofrecer confiabilidad a largo plazo en condiciones operativas exigentes. El relé es adecuado para aplicaciones donde es esencial un rendimiento estable, incluso en entornos sujetos a variaciones de temperatura, vibraciones y tensiones mecánicas.

La serie FH66NE funciona en un amplio rango de temperatura ambiente de -40°C a 85°C , lo que lo hace adecuado para sistemas de energía renovable y equipos industriales implementados en diversos climas. También ofrece un Vida mecánica de hasta 1.000.000 de operaciones. y un vida eléctrica de 30.000 operaciones bajo condiciones de prueba específicas (40 A encendido/40 A apagado, carga resistiva de 277 VCA), lo que garantiza un rendimiento confiable durante toda la vida útil del producto.

Para mejorar aún más la durabilidad, el relé está diseñado para resistir vibraciones y golpes mecánicos que se encuentran comúnmente en aplicaciones industriales. Estas características hacen de la serie FH66NE una opción confiable para equipos que requieren una conmutación de energía estable y continua durante períodos de funcionamiento prolongados.

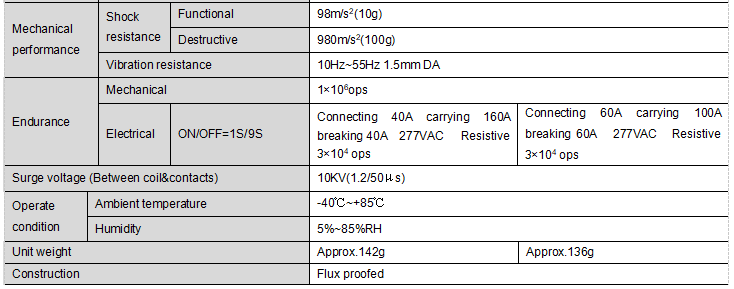

FH66NE 100/160 Mechanical Life & Environmental Performance

Múltiples opciones de voltaje de bobina para un diseño de sistema flexible

Diferentes sistemas de control requieren diferentes configuraciones de voltaje de bobina. Para simplificar la integración del sistema, la serie FH66NE está disponible con múltiples opciones de voltaje de bobina de CC, incluidas 6 VCC, 9 VCC, 12 VCC, 24 VCC y 48 VCC.

Cada opción de bobina está diseñada con un consumo de energía nominal de 3,2 W, lo que permite a los ingenieros seleccionar el voltaje de control más adecuado sin cambiar la plataforma del relé. El diseño de bobina estandarizado no solo mejora la compatibilidad con varios circuitos de control sino que también simplifica el desarrollo de productos para los fabricantes que utilizan plataformas de voltaje múltiple.

Con una estructura de relé común en todas las opciones de bobina, la serie FH66NE ayuda a reducir la complejidad del diseño y al mismo tiempo admite configuraciones de sistema flexibles.

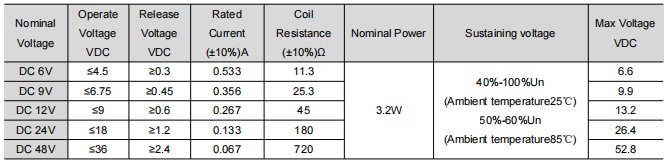

FH66NE 100/160 Coil Specification

Diseño de plataforma compacta para actualizaciones de productos más sencillas

El FH66NE100 y el FH66NE160 comparten el mismo diseño de plataforma, lo que facilita a los fabricantes desarrollar familias de productos con diferentes clasificaciones de corriente.

Ambos modelos presentan dimensiones externas idénticas de 45 × 40 × 43 mm, junto con la misma configuración de montaje, disposición de terminales, rendimiento de aislamiento y especificaciones de bobina disponibles. La principal diferencia entre los dos modelos es su capacidad de transporte de corriente continua.

Esta plataforma común permite a los fabricantes de equipos actualizar de 100 A a 160 A sin rediseñar el diseño de la PCB o la instalación mecánica. Como resultado, se pueden acortar los ciclos de desarrollo, reducir los costos de ingeniería y mejorar la estandarización de los productos.

Para los fabricantes que buscan soluciones escalables en múltiples clasificaciones de potencia, la serie FH66NE proporciona una plataforma eficiente y práctica.

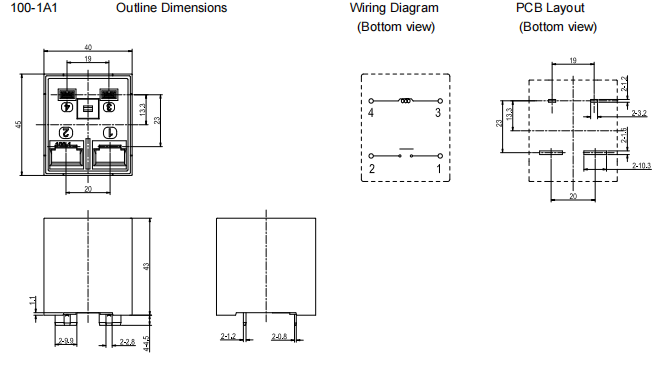

fh66ne-100 Outline Dimension

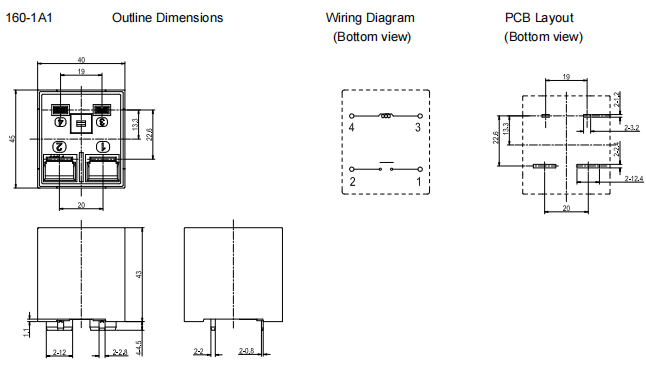

fh66ne-160 Outline Dimension

Aplicaciones típicas

Diseñada para aplicaciones de conmutación de energía de alta corriente, la serie FH66NE se usa ampliamente en sistemas de control industrial y de energía renovable donde se requiere un rendimiento de conmutación confiable y una alta capacidad de transporte de corriente.

Las aplicaciones típicas incluyen:

Dentro de estos sistemas, el relé se usa comúnmente para conmutación de energía principal, control de circuito de precarga y otras funciones de conmutación de alta corriente, lo que ayuda a mejorar la confiabilidad del sistema y la seguridad operativa.

Gracias a su alto rendimiento de aislamiento, diseño de plataforma compacta y amplio rango de temperatura de funcionamiento, la serie FH66NE es ideal para aplicaciones exigentes de control de potencia en equipos industriales y de energía modernos.

Cómo seleccionar FH66NE100 o FH66NE160

Dado que FH66NE100 y FH66NE160 se desarrollan en la misma plataforma, la selección del modelo apropiado depende principalmente de la corriente de transporte continua requerida de la aplicación.

El FH66NE100 se recomienda para sistemas que requieren una corriente de transporte continua de hasta 100 A, lo que lo hace adecuado para inversores fotovoltaicos estándar y equipos de control industrial.

Para aplicaciones que requieren una mayor capacidad de corriente, como inversores solares de alta potencia y sistemas de almacenamiento de energía, el FH66NE160 proporciona una mayor corriente de transporte continua de 160 A mientras mantiene las mismas dimensiones de instalación e interfaz eléctrica.

Debido a que ambos modelos comparten la misma plataforma mecánica, los fabricantes pueden mejorar fácilmente el rendimiento del producto sin rediseñar la estructura del equipo. Esta coherencia de plataforma simplifica el desarrollo de productos, acorta los ciclos de diseño y respalda la futura expansión de productos.

Preguntas frecuentes

P1: ¿Qué es el nuevo relé de energía de alta corriente serie FH66NE?

La serie FH66NE es un relé electromagnético de nueva energía de alta corriente desarrollado por Fanhar Electronics para aplicaciones de control industrial y energía renovable. Actualmente, la serie incluye FH66NE100 y FH66NE160, que ofrecen opciones de corriente de transporte continuo de 100 A y 160 A manteniendo el mismo diseño de plataforma. Está diseñado principalmente para inversores solares, circuitos de precarga de inversores y equipos de control industrial.

P2: ¿Qué configuración de contactos utiliza la serie FH66NE?

La serie FH66NE presenta una configuración de 1 contacto Forma A (SPST-NO) con material de contacto AgSnO₂. El relé proporciona una capacidad de conmutación nominal de 40 A, lo que lo hace adecuado para aplicaciones de control de potencia que requieren un rendimiento de conmutación confiable.

P3: ¿Cuáles son las clasificaciones de vida mecánica y eléctrica?

Bajo las condiciones de prueba especificadas, la serie FH66NE proporciona:

Vida mecánica: Hasta 1.000.000 de operaciones
Vida eléctrica: Hasta 30.000 operaciones (40 A encendido/40 A apagado, carga resistiva de 277 VCA)

Estas clasificaciones demuestran la capacidad del relé para proporcionar un rendimiento confiable a largo plazo en aplicaciones exigentes de control de energía.

P4: ¿Se pueden sustituir directamente FH66NE100 y FH66NE160?

Dado que ambos modelos comparten la misma plataforma mecánica, dimensiones de instalación, diseño de terminales y especificaciones de bobina, la selección debe basarse principalmente en la corriente de transporte continua requerida.

Para aplicaciones que requieren una mayor capacidad de corriente, FH66NE160 es la opción recomendada. Para sistemas diseñados con una clasificación de corriente de 100 A, el FH66NE100 proporciona la solución adecuada.

P5: ¿Qué certificaciones tiene la serie FH66NE?

Según las especificaciones del producto, la serie FH66NE ha obtenido las certificaciones UL/cUL, TÜV y CQC.

Estas certificaciones demuestran que el relé cumple con requisitos de seguridad reconocidos y es adecuado para control de energía industrial y aplicaciones de energía renovable que requieren aprobaciones aceptadas internacionalmente.
