Relé de potencia serie W11: alta capacidad de conmutación de 10 A, consumo de energía de bobina ultrabajo de 200 mW, voltaje de alta resistencia de 5 kV

En las aplicaciones modernas de automatización industrial y hogares inteligentes, el rendimiento del relé es fundamental para la estabilidad y eficiencia del equipo. el Relé W11 , con su excelente rendimiento y confiabilidad, es una opción ideal para controles industriales , hogar inteligente y administración de energía de comunicación 5G. A continuación se muestra una introducción detallada al relé W11, que le ayudará a comprender sus características y ventajas.

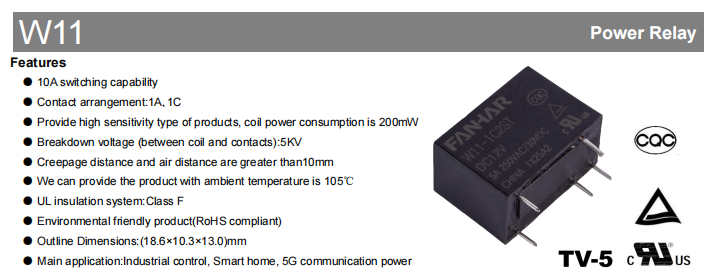

Características del producto

Capacidad de conmutación de 10 A: El relé W11 puede manejar cargas de corriente de hasta 10 A, satisfaciendo las necesidades de diversas aplicaciones industriales y domésticas.

Alto voltaje de ruptura: Una tensión de ruptura de 5 kV (entre bobina y contactos) garantiza una seguridad y fiabilidad extremadamente altas.

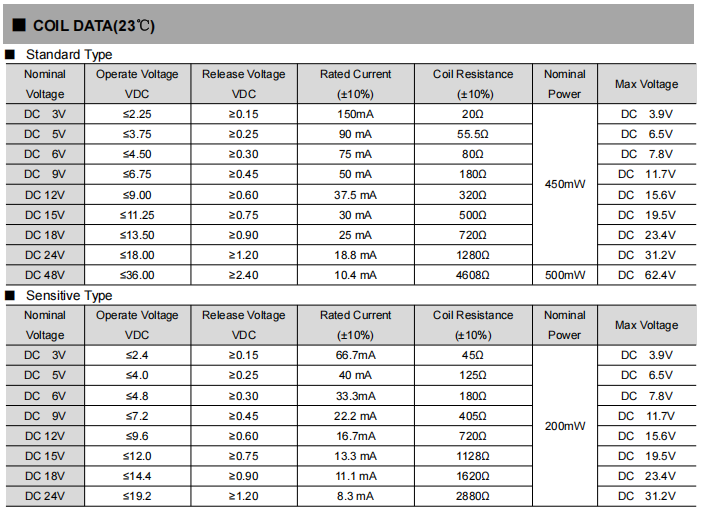

Alta sensibilidad: Está disponible una versión de alta sensibilidad con un consumo de energía de la bobina de tan solo 200 mW y un tiempo de respuesta rápido.

Diseño respetuoso con el medio ambiente: Cumple con RoHS, respetuoso con el medio ambiente.

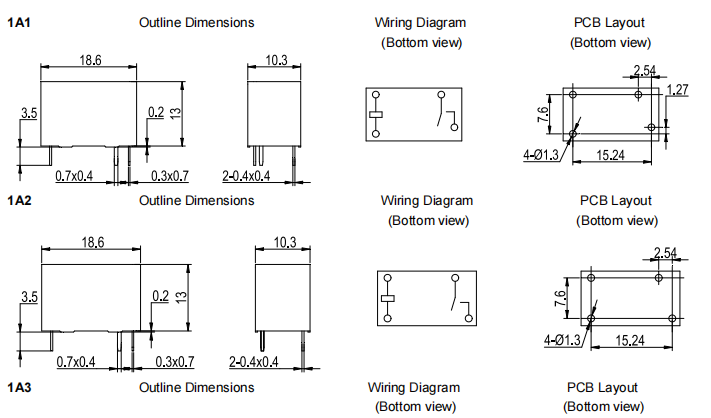

Dimensiones compactas: Las pequeñas dimensiones del contorno (18,6 × 10,3 × 13,0 mm) facilitan la integración en varios dispositivos.

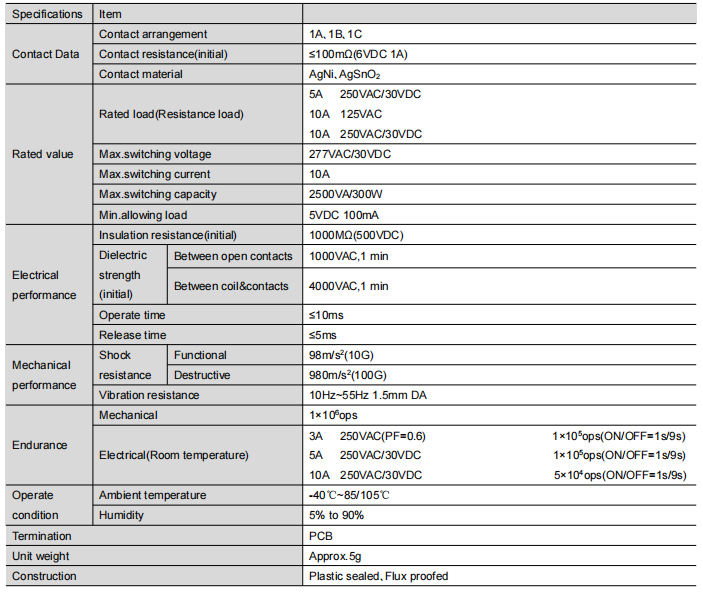

Parámetros del producto

Acuerdo de contacto: 1A (una forma A, SPST-NO) y 1C (una forma C, SPDT) para adaptarse a diferentes requisitos de diseño de circuitos.

Resistencia de contacto (inicial): ≤100mΩ (a 6VDC 1A), asegurando una transferencia de corriente eficiente.

Material de contacto: AgNi y AgSnO₂, proporcionando excelente conductividad y durabilidad.

Carga nominal: 5 A 250 VCA/30 VCC, 10 A 125 VCA; voltaje de conmutación máximo 277VAC/30VDC; corriente de conmutación máxima 10A; capacidad de conmutación máxima 2500VA/300W; carga mínima permitida 5VDC 100mA.

Descripción general del rendimiento

Resistencia de aislamiento (inicial): Hasta 1000 MΩ (a 500 V CC), lo que proporciona un fuerte aislamiento eléctrico.

Rigidez dieléctrica (inicial): 1000VAC durante 1 minuto entre contactos abiertos; 4000VAC durante 1 minuto entre bobina y contactos.

Tiempo de operación: ≤10 ms; Tiempo de liberación: ≤5ms, lo que garantiza una respuesta rápida.

Rendimiento mecánico: Resiste impactos funcionales de 98 m/s² (10G) y golpes destructivos de 980 m/s² (100G); Resistencia a vibraciones de 10 Hz ~ 55 Hz con doble amplitud de 1,5 mm.

Resistencia: Vida mecánica de hasta 1×10⁶ operaciones; Vida eléctrica de hasta 1×10⁵ operaciones en condiciones específicas (ON/OFF = 1s/9s).

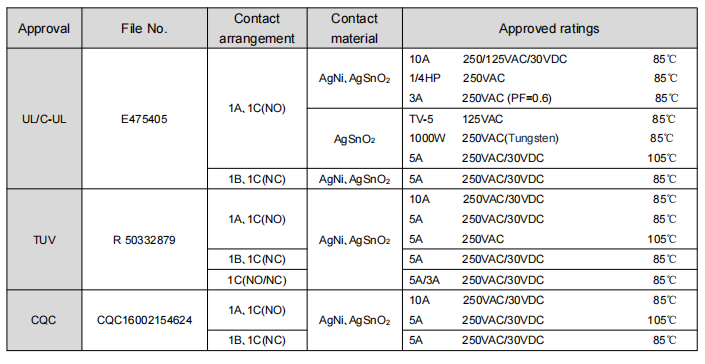

Aprobaciones de seguridad completas

El relé de la serie W11 ha obtenido múltiples aprobaciones de seguridad internacionales, lo que facilita las ventas globales:

UL/C-UL (E475405): Aprobado para capacidades de carga de 10 A 250 VCA/30 VCC (85 ℃), TV-5 125 VCA (85 ℃) y 5 A 250 VCA/30 VCC (105 ℃), entre otras.

TUV (R 50332879): Aprobado para clasificaciones de 10 A, 250 V CA/30 V CC (85 ℃) y 5 A.

CQC (CQC16002154624): Aprobado para 10A 250VAC/30VDC (85℃) y 5A 250VAC/30VDC (105℃).

Aplicaciones típicas

Controles Industriales : Se utiliza para controlar motores y otras maquinarias en líneas de producción.

Hogar inteligente : Proporciona control de corriente estable en electrodomésticos inteligentes.

Potencia de comunicación 5G: Ofrece conmutación de corriente eficiente en la administración de energía de la estación base 5G.

Conclusión

El relé W11, con su excelente rendimiento y amplia gama de aplicaciones, es una opción ideal para control industrial y dispositivos domésticos inteligentes. Ya sea que funcione bajo temperaturas extremas o en aplicaciones que requieren conmutación de alta corriente, el W11 proporciona una solución estable y segura. Contáctenos hoy para obtener más información sobre el W11 y permita que nuestro equipo profesional lo ayude a seleccionar el modelo de relé que mejor se adapte a su aplicación. Juntos, avancemos hacia un futuro de control inteligente más eficiente y confiable.
