Relé W12: relé de potencia de alto rendimiento de 40 A para aplicaciones de control industrial e inversores fotovoltaicos

En el mundo moderno de la automatización industrial y las energías renovables, el rendimiento de los relés de potencia es fundamental para la estabilidad y eficiencia de los equipos. el Relé W12 , con su excelente rendimiento y confiabilidad, es la opción ideal para aplicaciones de control industrial y inversores fotovoltaicos. A continuación encontrará una descripción detallada del relé W12, que le brindará una idea de sus características y beneficios.

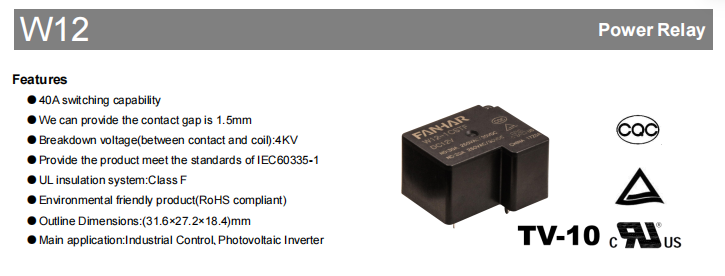

Características del producto

Capacidad de conmutación de 40 A: el relé W12 puede manejar cargas de corriente de hasta 40 A, satisfaciendo rigurosas necesidades industriales.

Alto voltaje de ruptura: el voltaje de ruptura de 4KV (entre contactos y bobina) garantiza seguridad y confiabilidad.

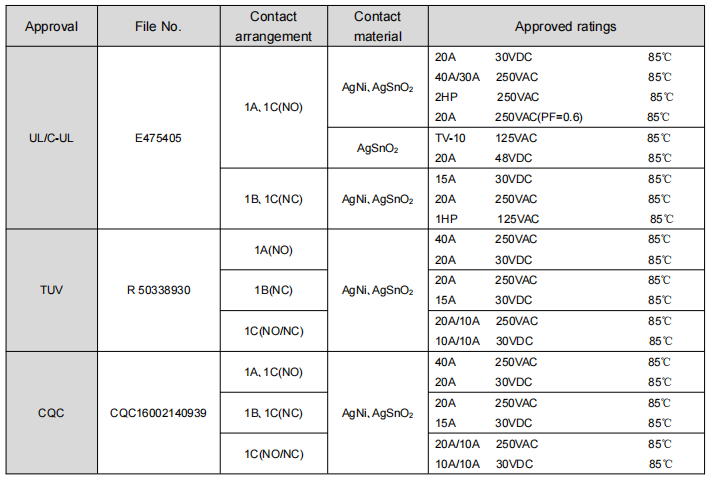

Estándar Internacional: El producto cumple con el estándar IEC60335-1, lo que garantiza su idoneidad para el mercado global.

Diseño respetuoso con el medio ambiente: compatible con RoHS, respetuoso con el medio ambiente y respetuoso con el medio ambiente.

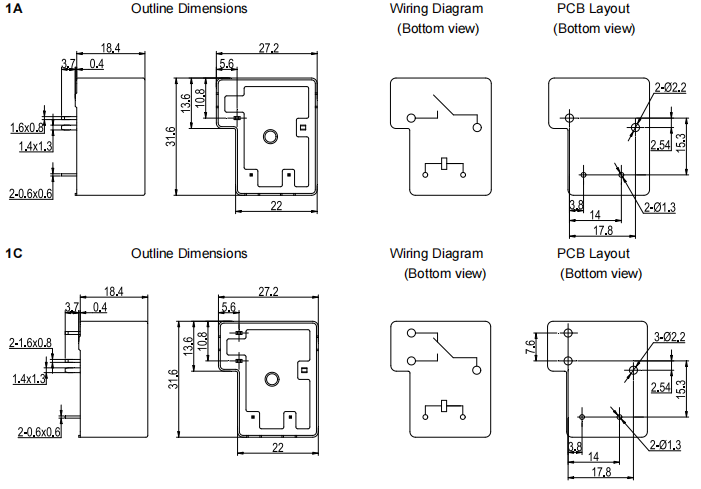

Tamaño compacto: Las dimensiones externas son (31,6 x 27,2 x 18,4) mm, lo que facilita su integración en varios dispositivos.

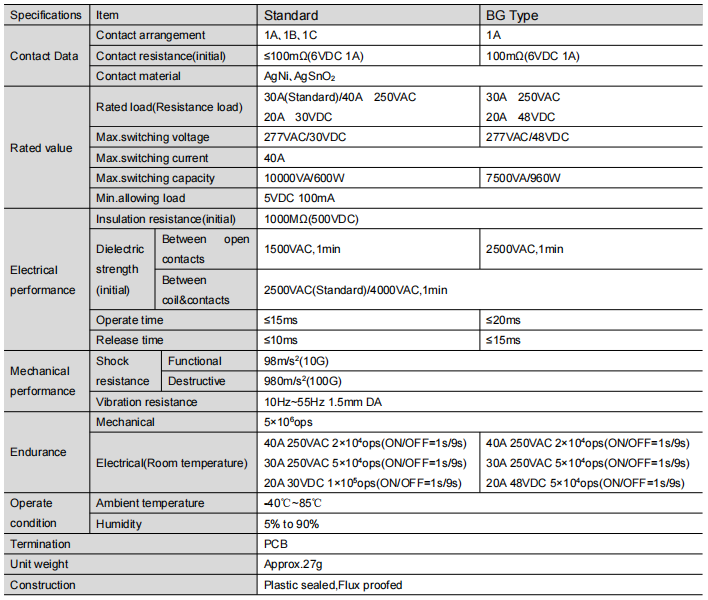

Parámetros del producto

Formulario de contacto: 1A (un conjunto normalmente abierto), 1B (un conjunto normalmente cerrado), 1C (un conjunto de conversión), para adaptarse a diferentes necesidades de diseño de circuitos.

La resistencia del primer contacto no debe exceder los 100 mΩ (6 VCC 1 A) para garantizar una transmisión de corriente eficiente.

Material de contacto: AgNi y AgSnO2 se utilizan para brindar alta conductividad y resistencia.

Clasificación de carga: Carga de control (resistiva) 30 A (estándar) / 40 A 250 V CA, 20 A 30 V CC máximo. tensión de conmutación 277VAC/30VDC, máx. corriente de conmutación 40A, máx. Capacidad de conmutación 10000VA/600W.

Descripción general del rendimiento

Resistencia de aislamiento: valor inicial de hasta 1000MΩ (500VDC), proporcionando un fuerte aislamiento eléctrico.

Tensión de resistencia dieléctrica: 1500VAC entre contactos de desconexión, 1 minuto, 2500VAC (estándar) / 4000VAC entre contactos y bobina, 1 minuto.

Tiempo de acción: el tiempo de absorción no supera los 15 ms y el tiempo de liberación no supera los 10 ms, lo que garantiza una respuesta rápida.

Rendimiento mecánico: capaz de soportar una estabilidad de hasta 98 ​​m/s² (10 G) y una resistencia de 980 m/s² (100 G), así como una prueba de vibración de doble amplitud de 10 Hz ~ 55 Hz y 1,5 mm.

Durabilidad: Vida mecánica de hasta 5 x 10^6 operaciones, vida eléctrica de hasta 2 x 10^4 operaciones en condiciones específicas (ON/OFF = 1s/9s).

Áreas de aplicación

Control industrial: para controlar motores y otros equipos mecánicos en líneas de producción para garantizar el funcionamiento eficiente de la automatización industrial.

Inversores fotovoltaicos: utilizados en sistemas solares fotovoltaicos para el control y conversión de corriente para mejorar la eficiencia en el uso de la energía.

Smart Grid: utilizado en sistemas de redes inteligentes para la distribución y gestión inteligente de la corriente.

Estaciones de Carga de Vehículos Eléctricos: En estaciones de carga de vehículos eléctricos, se utilizan para controlar la corriente durante el proceso de carga para garantizar la seguridad y eficiencia.

Equipos de automatización: en diversos equipos de automatización para un control preciso de corriente y voltaje.

Conclusión

El relé W12 es la elección para equipos de control industrial e inversores fotovoltaicos debido a su excelente rendimiento y amplia gama de aplicaciones. Ya sea que funcione en temperaturas extremas o en aplicaciones que requieren conmutación de alta corriente, el W12 proporciona una solución estable y segura. Póngase en contacto con Zhejiang Fanhar Electronics Co., Ltd. hoy para obtener más información sobre el W12 y permitir que nuestro equipo profesional le ayude a seleccionar el modelo de relé que mejor se adapte a su aplicación. Juntos, avancemos hacia un futuro de automatización industrial más eficiente y confiable.
