Relé de nueva energía serie W12T-50: alta carga, alto aislamiento, múltiples especificaciones, diseñado para equipos de nueva energía

Diseño de alto aislamiento para mejorar la seguridad operativa del sistema

Los nuevos equipos de energía funcionan en condiciones de alto voltaje durante largos períodos, lo que impone exigencias estrictas al rendimiento del aislamiento de los relés. El W12T-50 adopta un sistema de aislamiento Clase F UL. El voltaje de ruptura entre la bobina y los contactos es de 2500 VCA para el tipo estándar y hasta 4000 VCA para el tipo de alto voltaje. La rigidez dieléctrica entre contactos abiertos es de 1500 VCA durante 1 minuto y la resistencia de aislamiento inicial es ≥1000 MΩ (medida a 500 VCC). Estas características de diseño ayudan a mejorar el aislamiento eléctrico y brindan protección confiable para el funcionamiento seguro y estable del sistema.

Estable y confiable, adecuado para entornos industriales complejos

Además del rendimiento eléctrico, el W12T-50 también enfatiza la confiabilidad mecánica y la adaptabilidad ambiental. El relé funciona de manera estable dentro de un rango de temperatura ambiente de –40 °C a 85 °C y un rango de humedad del 5 % al 90 %. Su vida mecánica alcanza las 5×10⁶ operaciones, satisfaciendo las demandas de un funcionamiento frecuente a largo plazo. El producto también presenta buena resistencia a los golpes (choque funcional 98m/s², choque destructivo 980 m/s²) y resistencia a las vibraciones (10 Hz~55 Hz, doble amplitud de 1,5 mm), lo que lo hace adecuado para equipos a bordo y sistemas de control industrial donde se requiere alta confiabilidad.

Múltiples opciones de voltaje de bobina y consumo de energía para adaptarse a diferentes sistemas de control

Para adaptarse a varios circuitos de control, el W12T-50 se ofrece en dos versiones de consumo de energía de bobina: tipo estándar y tipo sensible. El tipo estándar tiene un consumo de energía de bobina de aproximadamente 1,2 W y está disponible en seis tensiones nominales de CC: 5 V, 6,5 V, 12 V, 24 V, 48 V y 110 V. El tipo sensible consume alrededor de 0,9 W y cubre el mismo rango de voltaje. Ambas versiones tienen una selección.tensión de subida de ≤75% de la tensión nominal y una tensión de caída de ≥10% de la tensión nominal. El tiempo de operación es ≤20 ms y el tiempo de liberación es ≤10 ms. El diseño de bobina unificado satisface las necesidades de diferentes sistemas de control y permite una selección flexible basada en la capacidad del variador.

Dos tipos de protección para adaptarse a diferentes entornos operativos

El W12T-50 está disponible en dos estilos de gabinete: sellado de plástico y a prueba de fundentes. El tipo sellado de plástico está completamente cerrado, lo que evita eficazmente la entrada de gases nocivos como H₂S, SO₂, NO₂ y polvo. Se recomienda para entornos hostiles como sitios industriales y pilas de carga al aire libre. El tipo a prueba de fundente solo evita la penetración del fundente durante la soldadura y es adecuado para equipos de interior limpios. Consejos de selección: para ambientes limpios, se recomienda el tipo a prueba de fundentes; para ambientes sucios (que contienen H₂S, SO₂, NO₂, polvo y otros contaminantes), el tipo sellado de plástico es la opción preferida.

Diseño compacto para una fácil integración de equipos

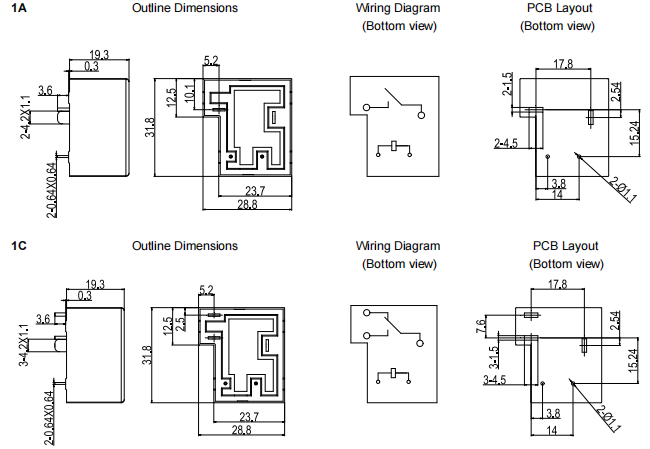

El W12T-50 adopta un diseño de plataforma compacta unificada con dimensiones externas de 31,8×28,8×19,3 mm. Para dimensiones sin tolerancias especificadas: las dimensiones ≤1 mm tienen una tolerancia de ±0,2 mm; las dimensiones >1 mm y <5 mm tienen una tolerancia de ±0,3 mm; las dimensiones ≥5 mm tienen una tolerancia de ±0,5 mm. Para diseños de PCB, las dimensiones no especificadas son siempre ±0,1 mm. Las dimensiones de montaje estándar y la disposición de los pines facilitan una rápida integración y actualizaciones de productos para los fabricantes de equipos.

Áreas de aplicación típicas

Con su alta capacidad de conmutación de carga, alto rendimiento de aislamiento y diseño de plataforma maduro, el W12T-50 puede usarse ampliamente en los siguientes campos:

Vehículos eléctricos : control del circuito principal en sistemas de gestión de baterías BMS

pilas de carga : protección on/off en terminales de salida AC/DC

Nueva energía fotovoltaica : conmutación de circuitos en inversores y cajas combinadoras En estas aplicaciones, el relé realiza principalmente funciones como control de potencia, conmutación del circuito principal y precontrol de carga, proporcionando soluciones de control de corriente estables y confiables para el sistema.
