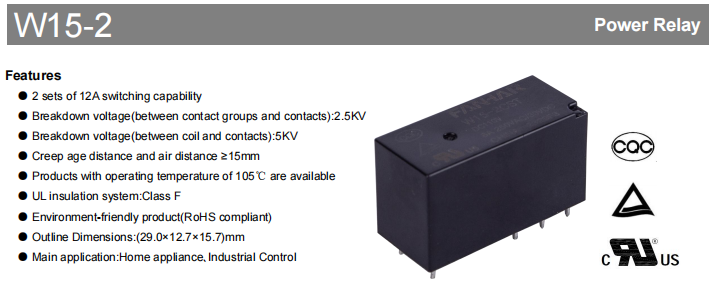

Relé de potencia W15-2

La serie W15-2 es de alto rendimiento. relé de potencia Diseñado para su uso en aplicaciones de control de carga media a alta. En su núcleo se encuentra la capacidad de conmutación independiente de 12 A de doble conjunto, que permite controlar dos circuitos de forma fiable, ya sea simultáneamente o individualmente. Esto proporciona una solución flexible para electrodomésticos, sistemas de control industrial, equipos de automatización y sistemas de energía. Gracias a su tensión soportada de aislamiento de hasta 5 kV, rango de temperatura de funcionamiento ampliado de -40 °C a 105 °C y diseño ecológico que cumple con RoHS, ofrece alta confiabilidad y una larga vida útil en entornos de aplicaciones diversos y exigentes.

Ventajas principales

La serie W15-2 combina un rendimiento y una durabilidad excepcionales en sus diminutas dimensiones de 29,0×12,7×15,7 mm.

Control independiente de doble canal: la serie W15-2 combina un rendimiento y una durabilidad excepcionales en sus diminutas dimensiones de 29,0×12,7×15,7 mm.

Aislamiento eléctrico robusto: el voltaje soportado de 5 KV entre la bobina y los contactos suprime eficazmente las interferencias y protege el lado de control de bajo voltaje.

Robustez ambiental superior: Ofrecido en una versión para alta temperatura de 105 ℃ con opciones de sellado resistentes al polvo y la contaminación, resiste el polvo industrial, la humedad y los gases corrosivos (p. ej., H₂S, SO₂).

Cumplimiento ambiental global: Cumple totalmente con RoHS y cumple con los estándares de producción ecológica y las regulaciones de acceso al mercado internacional.

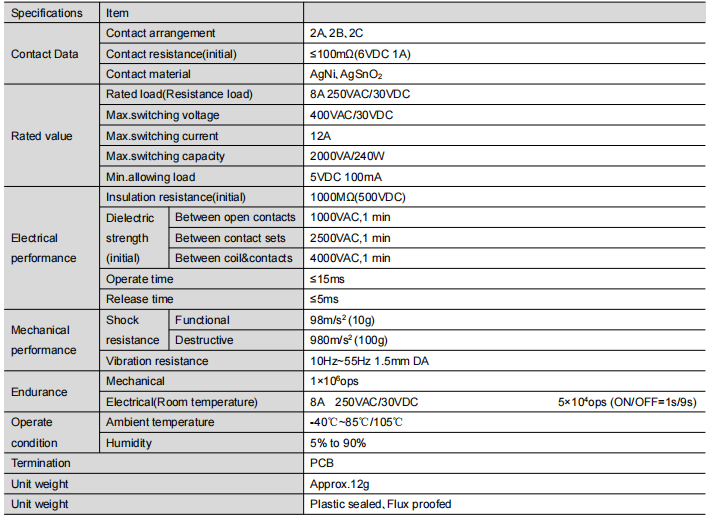

Especificaciones técnicas detalladas

Sistema de contacto: flexible y confiable

Opciones de Configuración: Existen tres tipos de formulario: 2A (normalmente abierto), 2B (normalmente cerrado) y 2C (conmutador). Estos se pueden utilizar para adaptarse a diversos requisitos de control.

Ciencia de los materiales:

Contactos AgNi: una opción versátil que ofrece conductividad y estabilidad de contacto.

Contactos AgSnO₂: Ideal para cargas inductivas como motores y bobinas de relé, este producto está diseñado para cargas desafiantes y presenta resistencia al desgaste y al arco.

Rendimiento eléctrico: la clasificación máxima para la carga es 8 A a 250 VCA/30 VCC, la capacidad de conmutación máxima es 12 A/400 VCA y la resistencia de contacto inicial es ≤100 mΩ. Esto asegura una conducción de alta eficiencia.

Barrera de aislamiento y seguridad

Resistencia de aislamiento ≥1000MΩ (a 500VDC).

Rigidez dieléctrica integral: 1000VAC entre contactos abiertos, 2500VAC entre conjuntos de contactos y 4000VAC entre bobina y contactos, todo con una duración de un minuto.

Distancia de fuga y espacio libre ≥15 mm, lo que proporciona un aislamiento de seguridad de alta confiabilidad.

Rendimiento mecánico y dinámico

Respuesta rápida: el control en tiempo real solo se garantiza si el tiempo de operación no es mayor a 15 ms y el tiempo de liberación no es mayor a 5 ms.

Larga vida útil: la longevidad mecánica alcanza hasta 1.000.000 de operaciones; La resistencia eléctrica permanece prolongada bajo carga nominal.

Construcción robusta: Resiste vibraciones (10–55 Hz, amplitud de 1,5 mm) y golpes destructivos de hasta 100 g, lo que lo hace adecuado para condiciones difíciles.

Compatibilidad de bobina y accionamiento

Admite 12 voltajes comunes que van desde 3 VCC a 110 VCC, lo que facilita una integración perfecta con los controladores y PLC habituales.

Ejemplos típicos: variante de 12 VCC (voltaje de funcionamiento ≤9,0 VCC, resistencia de la bobina 360 Ω); Variante de 24 VCC (voltaje de funcionamiento ≤18,0 VCC, resistencia de la bobina 1440 Ω), ambas presentan un bajo consumo de energía de aproximadamente 400 mW.

Configuración de adaptabilidad ambiental

Temperatura: Versión estándar: -40 ℃ a 85 ℃; Versión de alta temperatura: hasta 105 ℃.

Humedad: 5% a 90% RH.

Opciones de sellado:

Tipo a prueba de fundente: este producto es adecuado para ambientes interiores limpios, como los que se encuentran en dispositivos electrónicos y de comunicación de consumo.

Tipo sellado de plástico: esto es obligatorio para entornos industriales y exteriores donde hay contaminación por gases o polvo corrosivos.

Certificaciones globales, su garantía

La serie W15-2 cuenta con las certificaciones internacionales clave que son su pasaporte para la distribución global de productos.

Certificación UL/C-UL (E475405): Reconoce una clasificación de carga de 8 A, 250 V CA/30 V CC, que admite cargas de motor e iluminación.

Certificación TUV (R 50332875): cubre todas las configuraciones de contactos, certifica una carga de 12 A y un funcionamiento a alta temperatura de 105 ℃.

Certificación CQC de China (CQC15002137649): Cumple con los requisitos de certificación obligatoria de productos de China.

Sistema de aislamiento: Los materiales aislantes UL Clase F (155 ℃) garantizan un rendimiento constante en condiciones prolongadas de alta temperatura.

Aplicaciones típicas y guía de selección

Amplias áreas de aplicación:

Electrodomésticos: compresores de aire acondicionado, motores de lavadoras, control de electrodomésticos de cocina de alta potencia.

Control Industrial: Módulos de salida PLC, arranque/parada de motor, conmutación de calentador.

Equipos de Automatización: Brazos robóticos, transportadores, control de línea de montaje.

Gestión de energía: conmutación de transferencia de UPS, control de inversor fotovoltaico, control de circuito de pila de carga de vehículos eléctricos.

Guía de selección precisa:

Formato del modelo: W15-2AST-XXX

Desglose del código:

Contactos: 2A (NO), 2B (NC), 2C (CO)

Sellado: Nil (a prueba de fundente), S (sellado con plástico)

Material de contacto: Nulo (AgNi), T (AgSnO₂)

Código especial: por ejemplo, G (contactos chapados en oro para microseñales)

Voltaje de la bobina: 3-110 VCC opcional

Consejo de selección: elija estrictamente el tipo de sellado según la descripción de adaptabilidad ambiental y su caso de uso específico.

Puntos clave de instalación y uso

Instalación: montaje enchufable en PCB. Se proporcionan diagramas detallados de cableado y diseño (vista inferior). Tolerancia de diseño de PCB recomendada: ±0,1 mm.

Soldadura: Para evitar daños térmicos a la carcasa sellada, se recomiendan procedimientos de soldadura con temperatura regulada.

Notas de uso:

Evite impactos mecánicos o caídas.

No recomendado para condiciones de carga muy baja por debajo de 5 VCC 100 mA.

Mantenimiento: La vida útil prevista se logra cuando se opera en condiciones específicas. La evaluación periódica del estado del contacto y la duración operativa ayuda a mantener un rendimiento óptimo.

Conclusión

El relé de la serie W15-2, que incluye capacidad de conmutación dual de 12 A, rendimiento de aislamiento, amplio rango de temperatura y varias certificaciones internacionales, es un componente confiable para aislamiento eléctrico y control en aplicaciones domésticas e industriales. Proporciona un rendimiento confiable a largo plazo en aplicaciones estándar y en entornos hostiles que involucran altas temperaturas o contaminación.

Si necesita información técnica adicional, muestras o asistencia con pedidos, póngase en contacto.
