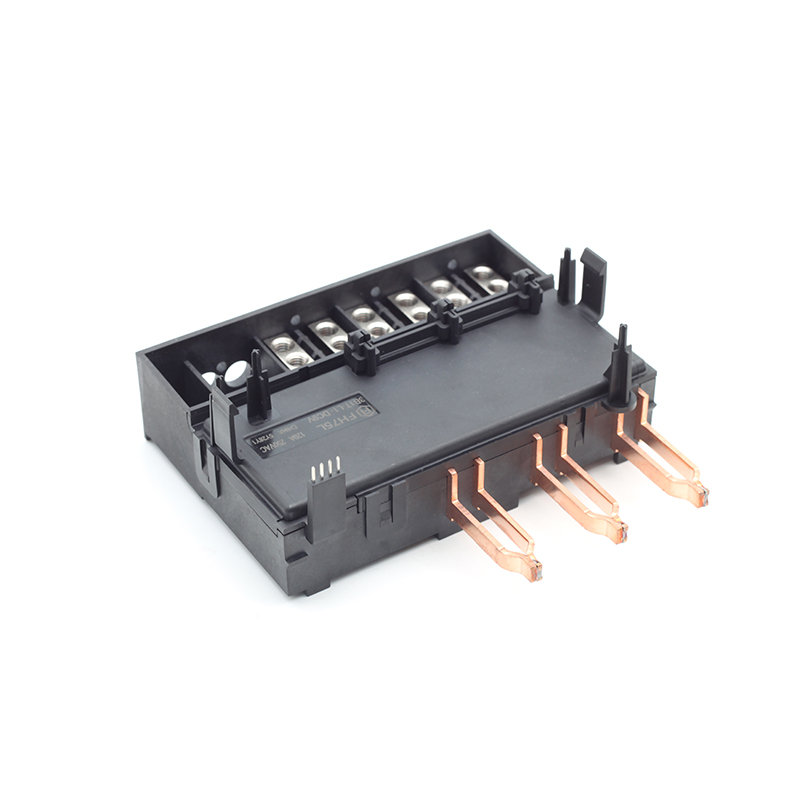

Relé de enclavamiento FH75L 120A

Relé de enclavamiento FH75L 120A

Características:

  • Capacidad de conmutación de 120 A.
  • Accesorios externos como derivaciones de cobre y manganeso

Los transformadores se pueden pedir según los requisitos del cliente.

  • La tensión soportada del medio entre la bobina y el contacto alcanza los 4KV.
  • Cumple con los requisitos UC3 de EN62052-31:2016 y

Estándar 1EC62052-31:2015, así como estándar AU NMIM 6-1

  • Producto respetuoso con el medio ambiente (cumple con RoHS)
  • Dimensiones del contorno: (130,0 × 129,2 × 56,0) mm
  • Aplicación principal: medidor inteligente
  • Parámetros
  • Aplicación
  • Descripción
Parámetros

Especificaciones

Artículo

Datos de contacto

Acuerdo de contacto

3A、3B

Resistencia de contacto (inicial)

≤1,0 mΩ(6 VCC 1A)

Material de contacto

AgSnO 2

Valor nominal

Carga nominal (carga de resistencia)

120A   250 VCA

Tensión de conmutación máx.

440 VCA

Corriente de conmutación máx.

120A

Capacidad de conmutación máx.

52800VA

electrico

rendimiento

Resistencia de aislamiento (inicial)

1000 MΩ (500 VCC)

Dieléctrico

fuerza (inicial)

Entre contactos abiertos

2000 VCA (50/60 Hz 60 s)

Entre bobina y contactos

4000 VCA (50/60 Hz 60 s)

Grupos y entre grupos

4000 VCA (50/60 Hz 60 s)

hora de cierre

≤30ms

Horario de apertura

≤30ms

Mecanico

rendimiento

Choque

resistencia

Funcional

98 m/s 2 (10g)

destructivo

980 m/s 2 (100 gramos)

Resistencia a las vibraciones

10 Hz ~ 55 Hz 1,5 mm de doble amplitud

Resistencia

Mecanico

1×106 operaciones

electrico (1)

Encendido/Apagado = 10S/20S

120A   288 VCA

5000 operaciones(COSφ=1)

Total de 10.000 operaciones

5000 operaciones(COSφ=0,5)

Operar

condición

Temperatura ambiente

-40 ℃ ~ 85 ℃

Humedad

5% ~ 85% humedad relativa

Terminación

Tipo de aguja enchufable Tipo de tornillo (correa de conexión)

Peso unitario

Aproximadamente 430 g (sin accesorio)

Construcción

A prueba de fundente
