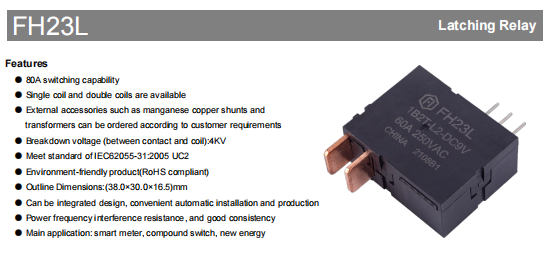

el FH23L es un alto rendimiento relé de enganche eléctrico Diseñado para contadores inteligentes, interruptores compuestos y nuevas aplicaciones energéticas. Con una potente capacidad de conmutación de 80 A y un excelente rendimiento eléctrico, el FH23L mantiene un funcionamiento estable en entornos hostiles y cumple con los requisitos del estándar IEC62055-31:2005 UC2.

Ventajas principales

Eficiencia energética: el diseño de retención magnética requiere energía eléctrica solo durante el estado de conmutación, lo que reduce significativamente el consumo de energía.

Ultracarga: corriente de conmutación máxima de 80 A, capacidad de conmutación de 15 000 VA, satisface la alta demanda de energía

Larga duración: vida mecánica de hasta 100.000 ciclos, vida eléctrica de 5.000 ciclos (estándar UC2)

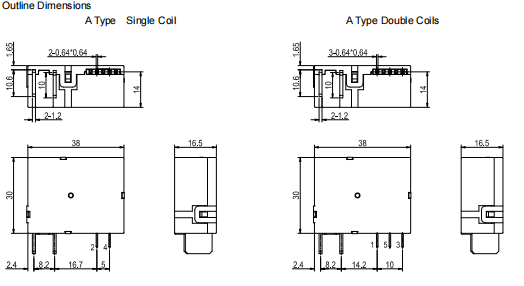

Diseño compacto: Tamaño compacto de 38,0 x 30,0 x 16,5 mm, fácil instalación para automatización

Cumplimiento medioambiental: compatible con RoHS, producto ecológico

Aspectos destacados de los parámetros técnicos

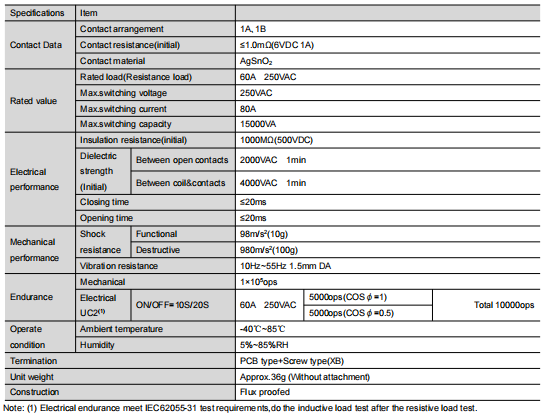

Características eléctricas

Resistencia de contacto: ≤1.0mΩ (valor inicial)

Resistencia de aislamiento: 1000 MΩ (500 VCC)

Resistencia al voltaje: 2000 VCA (1 minuto)

Tiempo de conmutación: ≤20ms (cerrar/desconectar)

Adaptación ambiental

Temperatura de funcionamiento: -40 ℃ ~ 85 ℃ Amplio rango de temperatura

Rango de humedad: 5% ~85%RH

Resistencia a la vibración: 10 Hz ~ 55 Hz, amplitud de 1,5 mm

Resistencia al impacto: funcional 98 m/s² (10 g), destructiva 980 m/s² (100 g)

Configuraciones versátiles

el FH23L provides flexible configuration options to meet the needs of different applications:

Opciones de tipo de bobina

Versión de bobina única: ahorro de espacio, simplifica el cableado

Versión de doble bobina: control independiente de apertura y cierre, operación más confiable

Especificación de voltaje

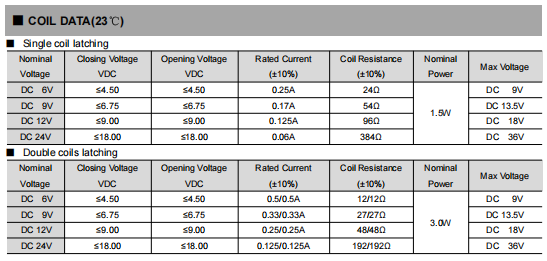

Admite una variedad de voltajes CC: 6 V/9 V/12 V/24 V, cada especificación de voltaje proporciona parámetros detallados de bloqueo/liberación de voltaje.

Accesorios opcionales

Los accesorios externos, como transformadores y derivaciones de manganeso-cobre, están disponibles según los requisitos del cliente.

Escenarios de aplicación típicos

Sistema de medición inteligente: control preciso, funcionamiento con bajo consumo de energía

Nuevos equipos energéticos: inversores solares, sistema de control de energía eólica.

Dispositivo de conmutación compuesto: alta fiabilidad Conmutación de circuitos

Sistema de hogar inteligente: montaje en carril DIN, ahorro de espacio

Recomendaciones de instalación y uso.

El voltaje de conducción recomendado es de 1 a 1,5 veces el voltaje nominal.

Ancho de pulso ≥50 ms, evite la activación prolongada (más de 1 minuto)

Se recomienda soldadura por puntos para los terminales de carga, evite la soldadura por reflujo o la soldadura por ola.

Confirme el estado de los relés antes de usarlos y reinícielos si es necesario.

Servicio personalizado

FH23L admite personalización personalizada, incluido el material de contacto, el tipo de montaje de PCB, la configuración de la bobina, etc. Nuestro equipo de ingeniería puede brindarle soluciones y soporte técnico profesional.

¡Contáctenos hoy para conocer la configuración óptima de los relés de enclavamiento eléctricos FH23L, que brindan soluciones de conmutación confiables para sus medidores inteligentes y nuevos proyectos de energía!

el FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
