¿Qué es el relé de PCB? ¿Cómo funciona el relé de PCB?

Introducción a los relés de PCB

Definición de relé de PCB

El relé de PCB, o relé de placa de circuito impreso, se refiere a un dispositivo que está montado en una PCB. Es un interruptor operado eléctricamente que se utiliza para controlar un circuito de alta potencia con la ayuda de una señal de baja potencia. Los relés de PCB se utilizan en numerosos sistemas y dispositivos electrónicos debido a su tamaño mínimo, confiabilidad y facilidad de uso.

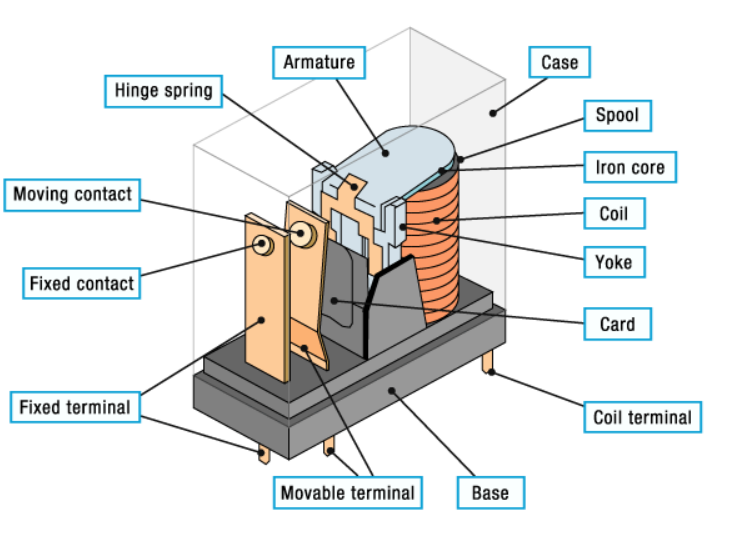

Componentes de un relé de PCB

Los componentes principales de un relé de PCB incluyen:

Bobina: La bobina genera un campo magnético cuando una corriente eléctrica la atraviesa.

Armadura: Armadura: Es un componente en movimiento que es atraído por el campo magnético creado por la bobina.

Contactos: Los contactos son los puntos donde se realiza o se interrumpe la conexión eléctrica.

Resorte: El resorte devuelve la armadura a su posición original al desactivarse la bobina.

Cómo funcionan los relés de PCB

Principio electromagnético

Los relés de PCB funcionan según los principios del electromagnetismo. El fenómeno de que se genera un campo magnético cuando la corriente pasa a través de una bobina está bien documentado. Esta acción atrae la armadura, que a su vez se mueve para conectar o desconectar el circuito en los contactos.

Operación del circuito

Una fuerza magnética de la bobina tira de la armadura hacia abajo a medida que se activa el relé, cerrando los contactos y permitiendo que la corriente fluya en el circuito asociado. El resorte abre los contactos e interrumpe el flujo de corriente a medida que la bobina pierde potencia al devolver la armadura a su posición original.

Lógica de conmutación

Los relés de PCB también se pueden construir para tener diferentes configuraciones de conmutación, incluidas normalmente abiertas (NO) y normalmente cerradas (NC). En el caso de una configuración normalmente abierta, los contactos permanecen abiertos al desenergizarse y se cierran al ser energizados. En una configuración normalmente cerrada, los contactos están cerrados en caso de desenergización y abiertos en caso de energización.

Tipos de relés de PCB

Basado en el principio de operación

Relés electromecánicos

Los relés electromecánicos son el tipo más común de relés de PCB y se componen de contactos, armadura y bobina. Los relés de este tipo son reconocidos por su confiabilidad y capacidad para gestionar altos voltajes y corrientes.

Relés de estado sólido

Los relés de estado sólido (SSR) no tienen partes móviles y dependen de semiconductores para controlar el flujo de corriente. Ofrecen velocidades de conmutación más rápidas, una vida útil más larga y una mayor confiabilidad en comparación con los relés electromecánicos.

Relés de láminas

Los relés de láminas constan de un par de contactos ferromagnéticos (interruptores de láminas) encerrados dentro de un tubo de vidrio.  Son impulsados ​​por un campo magnético externo y son reconocidos por sus rápidas velocidades de conmutación y su mayor resistencia de aislamiento.

Relés híbridos

Los relés híbridos combinan las características de los relés electromecánicos y de estado sólido. Tienen las ventajas de una alta capacidad de manejo de corriente y velocidades de conmutación rápidas.

Basado en postes y lanzamientos

SPDT

El relé SPDT presenta un solo polo con dos posiciones de tiro. Puede conectar un terminal a cualquiera de dos posiciones conductoras. Un conjunto de contactos permanece cerrado mientras el otro permanece abierto en los dos estados de los relés SPDT, y viceversa.  Los relés SPDT son ideales para situaciones en las que es necesario poder cambiar entre dos circuitos diferentes.

SPST

El relé SPST es un relé unipolar y de una vía. La pértiga tiene una posición de lanzamiento y sólo puede regular un circuito. Los relés de este tipo se utilizan a menudo para encender y apagar luces y aparatos.

DPST

El relé DPST es un relé bipolar de una sola vía. Está compuesto por dos circuitos independientes de una sola vía, cada uno de los cuales tiene un contacto fijo y un contacto móvil.  Esto hace que el relé sea útil para aplicaciones que necesitan control sincronizado de múltiples circuitos, ya que le permite controlar dos circuitos independientes a la vez.

DPDT

El relé DPDT es un relé bipolar y de doble dirección. Tiene dos direcciones y dos polos, por lo que cada polo puede conectarse a dos direcciones diferentes.  Esto permite que el relé administre más de un circuito y realice tareas de conmutación más complicadas, como cambiar entre diferentes diseños de circuito.  Los relés DPDT se utilizan en muchos sistemas eléctricos diferentes, especialmente cuando es necesario conmutar dos circuitos al mismo tiempo.

Ventajas de los relés de PCB

Alta confiabilidad

Los relés de PCB están destinados a ofrecer un funcionamiento estable durante un período de tiempo significativo. Están construidos para funcionar en diferentes condiciones ambientales y se utilizan en aplicaciones importantes donde la confiabilidad es la consideración clave.

Tamaño compacto

Los relés de PCB también vienen en versiones de tamaño reducido, lo que los hace muy adecuados para aplicaciones en sistemas electrónicos con espacio limitado. Pueden ahorrar espacio en el tablero debido a que ocupan un espacio mínimo.

Control preciso

Los relés de PCB pueden controlar los circuitos eléctricos con precisión. Pueden accionarse mediante señales de control bajas y conmutar las cargas de alta potencia con precisión.

Larga vida útil

Los relés de PCB bien diseñados y utilizados pueden disfrutar de una larga vida útil. Pueden soportar muchos ciclos de conmutación con una pérdida mínima de eficiencia operativa.

Aplicaciones de relés de PCB

Electrónica automotriz

Los relés de PCB se utilizan en una amplia gama de aplicaciones en la industria automotriz para controlar diferentes sistemas como faros, limpiaparabrisas y bombas de combustible. Ofrecen conmutación segura y protección a estos componentes clave.

Automatización Industrial

Los relés de PCB se utilizan en aplicaciones industriales para operar motores, solenoides y diversos actuadores.  Son cruciales para el sistema de automatización ya que proporcionan un control preciso y sincronización de procesos.

Los relés de PCB se utilizan en varios dispositivos electrónicos de consumo, incluidos aires acondicionados, lavadoras y refrigeradores.  Actúan para regular y asignar energía a diversas operaciones dentro de estos dispositivos.

Telecomunicaciones

En la industria de las telecomunicaciones, los relés de PCB se utilizan para conmutar y enrutar señales en los equipos de una red. Proporcionan conexiones seguras y una entrega de señal eficaz.

Electrodomésticos

Los relés de PCB se utilizan en la mayoría de los electrodomésticos, como microondas, hornos y cafeteras. Permiten el control de componentes funcionales, como los elementos calefactores y los temporizadores.

Guía de selección de relés de PCB

Especificaciones eléctricas

Al elegir un relé de PCB, se deben considerar las especificaciones eléctricas como el voltaje de funcionamiento, la clasificación de corriente y la capacidad de potencia. Estos deben coincidir con los requisitos de la aplicación para permitir condiciones de funcionamiento óptimas.

Especificaciones mecánicas

Los parámetros mecánicos, incluida la resistencia de contacto, la resistencia de aislamiento y la velocidad de conmutación, deben evaluarse en relación con los requisitos específicos de la aplicación.

Preocupaciones ambientales

Hay que tener en cuenta las condiciones de funcionamiento. La temperatura, la humedad y el nivel de vibración pueden afectar la confiabilidad y la vida útil del relé. Es fundamental utilizar el relé adecuado para las condiciones operativas del entorno.

Requisitos de solicitud

Los requisitos específicos de la aplicación, incluida la naturaleza de la carga que se controla y la frecuencia de conmutación, dictarán el proceso de selección. Varios tipos de relés podrían ser más adecuados para aplicaciones específicas.

Costo y confiabilidad

Es esencial equilibrar el costo con la confiabilidad. Aunque los relés de alta confiabilidad costarán más, pueden ahorrar dinero a largo plazo al reducir los costos de mantenimiento y reemplazo.

Conclusión

En conclusión, los relés de PCB son esenciales para el control de circuitos de potencia que utilizan señales de baja potencia. Tienen diferentes tipos y brindan beneficios como confiabilidad y tamaño mínimo, por lo que se utilizan en aplicaciones automotrices, industriales, de electrónica de consumo y de telecomunicaciones. El conocimiento de sus principios y tipos ayuda a seleccionar el relé correcto para aplicaciones particulares.
