Relés FH28: soluciones de automatización y electrónica automotriz de alto rendimiento

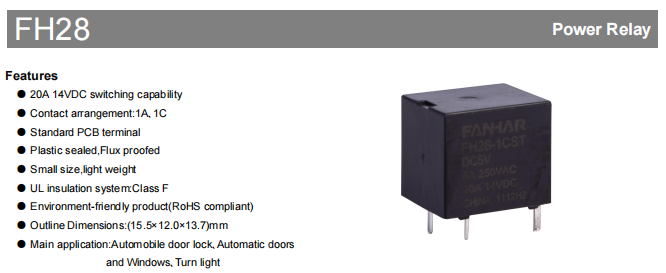

El relé FH28 es un relé montado en PCB de alto rendimiento fabricado por Zhejiang Fanhar Electronics Co., Ltd., destinado a sistemas de control de automatización y electrónica automotriz.  Este relé presenta una construcción sellada de plástico, posee una capacidad de conmutación de 20 A a 14 V CC, tiene dimensiones compactas de 15,5 x 12,0 x 13,7 mm, pesa aproximadamente 6 gramos y cumple con las normas medioambientales RoHS.

Excelente rendimiento eléctrico

Características de contacto

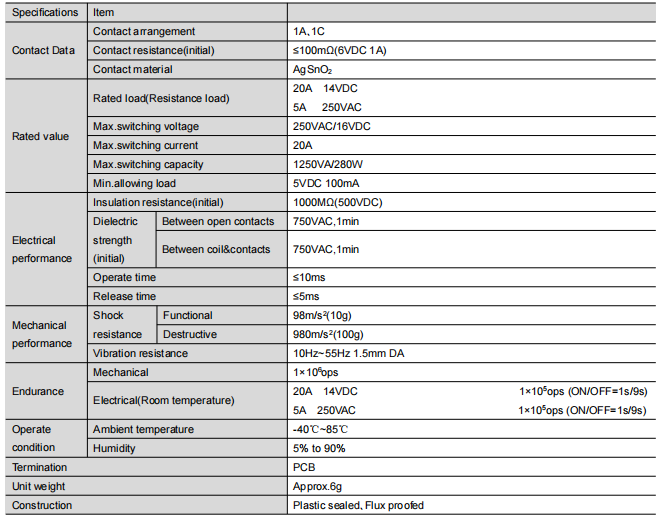

Se utilizan materiales de contacto de aleación especiales y la resistencia de contacto inicial se controla estrictamente dentro de 100 mΩ (condición de prueba 6 VCC 1 A).

La baja resistencia de contacto garantiza que se minimice la pérdida de transmisión de señal, especialmente adecuado para sistemas de control de precisión.

La superficie de contacto está especialmente tratada para inhibir eficazmente la formación de arcos y prolongar la vida útil.

Capacidad de carga

Diseño de clasificación dual: 20 A/14 V CC y 5 A/250 V CA.

Capacidad de conmutación máxima de hasta 1250 VA/280 W para cumplir con la mayoría de los requisitos de electrónica automotriz.

Carga mínima permitida de tan solo 5 V CC/100 mA, adaptándose a escenarios de conmutación de señales pequeñas.

Características de aislamiento

Resistencia de aislamiento inicial de hasta 1000 MΩ (voltaje de prueba de 500 V CC)

Tensión entre contactos que soporta 750 VCA durante 1 minuto sin avería

Clase de aislamiento UL Clase F para garantizar seguridad y confiabilidad en ambientes de alta temperatura.

Velocidad de respuesta

Tiempo de respuesta rápido de ≤ 10 ms para el tiempo de succión y ≤ 5 ms para el tiempo de liberación.

Especialmente adecuado para sistemas electrónicos automotrices modernos que requieren conmutación de alta frecuencia.

El diseño optimizado del sistema electromagnético garantiza un funcionamiento constante

Estructura mecánica robusta y confiable

El diseño mecánico del producto refleja la sabiduría de la ingeniería:

Paquete compacto con dimensiones de 15,5 x 12,0 x 13,7 mm y control de peso de 6 g, adecuado para aplicaciones con espacio limitado

Excelente resistencia a las vibraciones, soporta impactos de 980 m/s² (10 g), adaptándose a entornos de vibración como los automóviles.

Rendimiento estable en entornos de vibración, funcionando de manera confiable en el rango de frecuencia de 10 Hz ~ 55 Hz con una amplitud de 1,5 mm.

El proceso de sellado de plástico previene eficazmente la penetración del fundente y mejora la confiabilidad a largo plazo del producto.

Amplia gama de escenarios de aplicación

Los relés FH28 muestran su valor en muchos campos:

Sistemas electrónicos automotrices, ideales para control de cerraduras de puertas, sistemas de señales de giro y elevalunas eléctricos.

En el campo de la automatización industrial, es adecuado para el control automático de puertas, dispositivos de bloqueo de seguridad y otras posiciones clave.

En el campo de los electrodomésticos, proporciona conmutación fiable para el control doméstico inteligente y sistemas de cortinas automáticas.

En el campo de la instrumentación, juega un papel importante como componente central del módulo de conmutación de señales.

Orientación para la selección profesional

Puntos de selección para diferentes escenarios de aplicación:

Configuración de contacto: 1A (normalmente abierto) es adecuado para circuitos de conmutación simples y 1C (conversión) es adecuado para escenarios que requieren funciones de conmutación.

Adaptabilidad ambiental: A prueba de fundente para ambientes limpios, Plástico sellado para gases corrosivos.

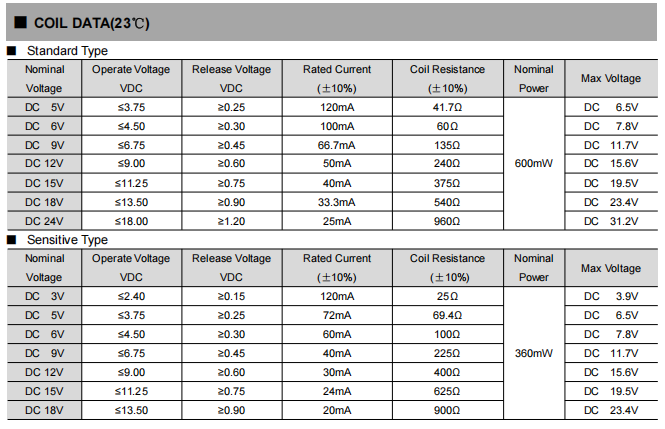

Sugerencia de adaptación de voltaje: la bobina estándar es adecuada para voltaje regular, la bobina sensible (tipo L) es más adecuada para aplicaciones de bajo voltaje.

Precauciones de instalación: Los entornos de alta vibración requieren atención especial a los métodos de fijación para garantizar conexiones confiables.

Rigurosa verificación de confiabilidad

El producto ha sido sometido a rigurosas pruebas y verificaciones:

Prueba de vida útil de la carga: 100.000 operaciones con CC 14 V/20 A, más de 1 millón de operaciones con CA 250 V/5 A.

Prueba de adaptabilidad ambiental: ciclo de temperatura de -40 ℃ ~ 85 ℃, verificación a largo plazo en ambiente cálido y húmedo de 90 % HR

Prueba de confiabilidad mecánica: vibración de 55 Hz, impacto de 10 g y verificación de otras condiciones adversas.

Prueba de durabilidad del material: el material de contacto aún mantiene buenas características de contacto después de un uso prolongado.

Sugerencias prácticas de aplicación.

Precauciones en aplicaciones de ingeniería:

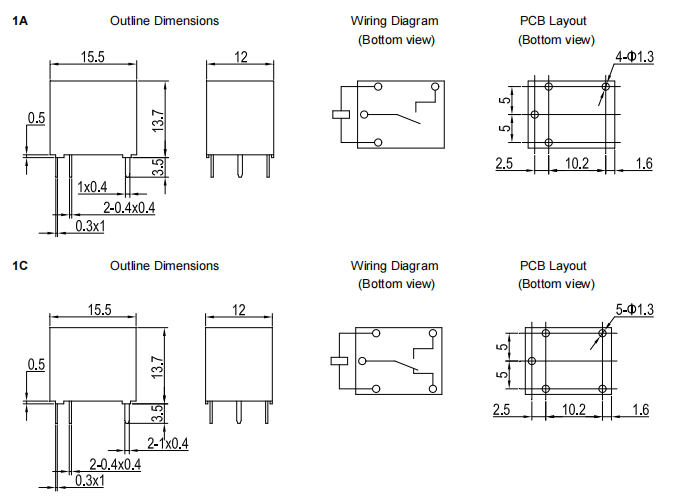

Siga estrictamente los dibujos dimensionales al diseñar la PCB, prestando especial atención al espacio entre pines de 10,2 mm.

El diseño debe realizarse con suficiente espacio eléctrico, teniendo en cuenta la necesidad de disipación de calor para evitar sobrecalentamientos localizados.

Evite exceder los parámetros máximos nominales, evitando golpes mecánicos y caídas.

Mantenimiento regular para comprobar el estado de los contactos y mantener limpio el entorno de trabajo.

Los relés FH28 se están convirtiendo en una opción importante para la electrónica automotriz y los controles industriales debido a sus parámetros de rendimiento profesional y su calidad confiable. A través de la innovación continua, Zhejiang Fanhar Electronics ofrece al mercado soluciones de relés confiables.
