Inicio / Noticias / Noticias de la industria / Relé de potencia FH12 40A para equipos de control industrial, soldadura por puntos y suministro de energía
el Relé de potencia FH12 está diseñado para conmutación de alta corriente en control industrial, máquinas de soldadura por puntos y equipos de suministro de energía. Con una corriente de conmutación máxima de 40A , rigidez dieléctrica de 2500VAC entre la bobina y los contactos. , y un Sistema de aislamiento clase F UL , el FH12 proporciona un rendimiento eléctrico confiable para aplicaciones industriales exigentes. Disponible en ambos sellado de plástico y a prueba de flujo Construcciones, se puede seleccionar según diferentes entornos operativos.

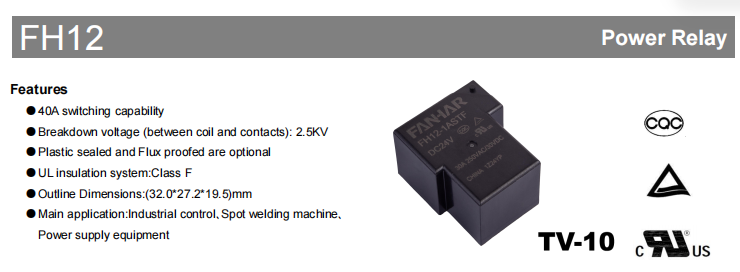

1. Características clave del FH12 Relé de potencia
Capacidad de conmutación de 40 A.
el FH12 supports a maximum switching current of 40A con una capacidad máxima de conmutación de 7500VA , lo que lo hace adecuado para aplicaciones que requieren conmutación confiable de alta corriente.
Aislamiento eléctrico confiable
el relay provides an insulation resistance of 1000 MΩ (500 VCC) y a dielectric strength of 2500VAC entre la bobina y los contactos. , ayudyo a mantener un aislamiento eléctrico seguro durante la operación.
Configuraciones de contactos múltiples
el FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
permitiendo a los usuarios seleccionar la configuración adecuada para diferentes diseños de circuitos.
Construcción plástica sellada o a prueba de fundente
Hay dos opciones de construcción disponibles: a prueba de fundente y sellado con plástico.
Según la hoja de datos, la versión a prueba de fundente se recomienda para entornos limpios, mientras que la versión sellada de plástico es adecuada para entornos que contienen polvo o gases corrosivos como H₂S, SO₂ y NO₂.
Sistema de aislamiento clase F
el FH12 complies with the Sistema de aislamiento UL Clase F , cumpliendo con los requisitos internacionales de aislamiento para equipos eléctricos industriales.

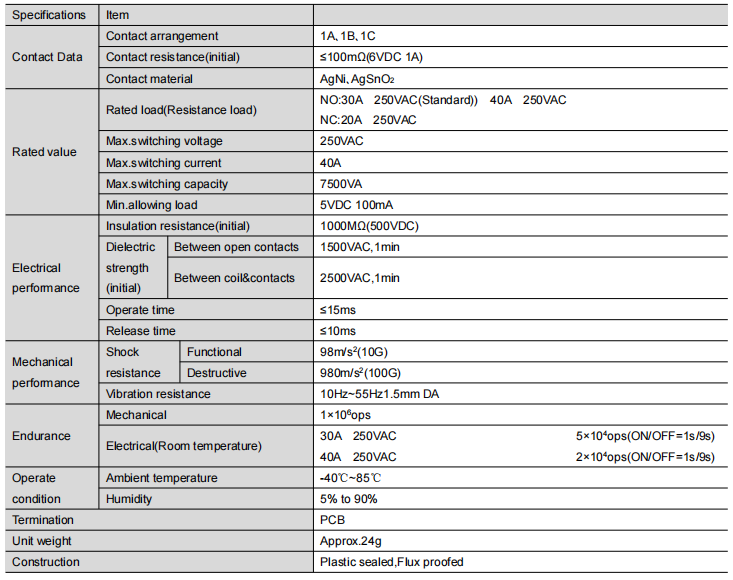

2. Especificaciones técnicas
3. Rendimiento
el FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
Rendimiento eléctrico
- Resistencia de aislamiento: 1000 MΩ (500 VCC)
- Rigidez dieléctrica entre contactos abiertos: 1500 VCA durante 1 minuto
- Rigidez dieléctrica entre bobina y contactos: 2500 VCA durante 1 minuto
Velocidad de funcionamiento
- Tiempo de operación: ≤15 ms
- Hora de liberación: ≤10 ms
Rendimiento mecánico
- Resistencia funcional a los golpes: 98m/s² (10G)
- Resistencia a los golpes destructivos: 980m/s² (100G)
- Resistencia a las vibraciones: 10 Hz–55 Hz, doble amplitud de 1,5 mm
Vida útil
- Resistencia mecánica: 1 × 10⁶ operaciones
- Resistencia eléctrica:
- 30A 250VCA: 5 × 10⁴ operaciones
- 40A 250VCA: 2 × 10⁴ operaciones

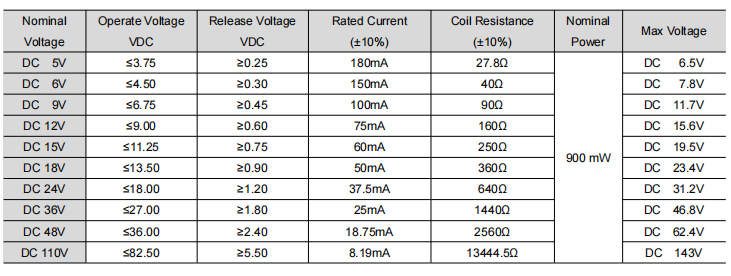

4. Voltajes de bobina disponibles
el FH12 supports multiple DC coil voltage options, including:
5 V, 6 V, 9 V, 12 V, 15 V, 18 V, 24 V, 36 V, 48 V y 110 V CC , permitiendo que el relé coincida con diferentes requisitos de voltaje del sistema.
5. Aplicaciones típicas
Según la hoja de datos del producto, el FH12 está diseñado principalmente para:
Adecuado para equipos de control industrial que requieren conmutación confiable de cargas de alta corriente.
Máquinas de soldadura por puntos
Diseñado para equipos de soldadura por puntos donde se requiere un rendimiento de conmutación de relé estable.
Equipo de suministro de energía
Aplicable a equipos de suministro de energía que requieren un rendimiento de conmutación confiable dentro de las clasificaciones eléctricas especificadas.

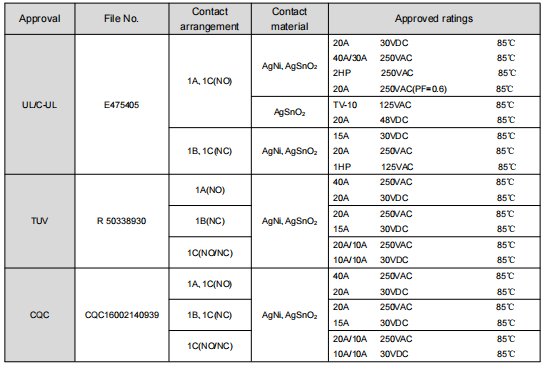

6 . Certificaciones de seguridad
el FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
el approved ratings vary depending on the contact arrangement and contact material.
7. Preguntas frecuentes (FAQ)
P1: ¿Cuál es la corriente de conmutación máxima del relé de potencia FH12?
el FH12 supports a maximum switching current of 40A y a maximum switching capacity of 7500VA .
P2: ¿Qué arreglos de contacto están disponibles?
el relay is available in 1A (normalmente abierto), 1B (normalmente cerrado) y 1C (cambio) Configuraciones de contacto.
P3: ¿Qué opciones de voltaje de bobina están disponibles?
el FH12 supports DC coil voltages of 5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V y 110V .
P4: ¿Qué materiales de contacto están disponibles?
el relay offers AgNi y AgSnO₂ Materiales de contacto. Según la hoja de datos, AgSnO₂ Se recomiendan contactos para aplicaciones con alta sobrecorriente.
P5: ¿Qué temperatura de funcionamiento soporta el FH12?
el specified ambient operating temperature is -40°C a 85°C , con un rango de humedad de funcionamiento de 5% a 90% .
P6: ¿Qué certificaciones tiene el FH12?
el FH12 has obtained UL/cUL, TÜV y CQC Certificaciones de seguridad, con clasificaciones aprobadas según la configuración del producto.
8. Conclusión
el Relé de potencia FH12 40A Combina alta capacidad de conmutación, aislamiento eléctrico confiable, múltiples configuraciones de contactos y opciones de construcción flexibles en un diseño compacto. Soporta voltajes de bobina CC desde 5V a 110V y certificado por UL/cUL, TÜV y CQC , está diseñado para control industrial, máquinas de soldadura por puntos y equipos de suministro de energía dentro de sus condiciones operativas especificadas.
Para obtener información técnica adicional, detalles de pedidos o asistencia para la selección de productos, comuníquese con Electrónica Fanhar para obtener la documentación más reciente del producto FH12 y asistencia con la aplicación.
