Relé de potencia W12T 40A | Relé de PCB para sistemas fotovoltaicos y de carga de vehículos eléctricos

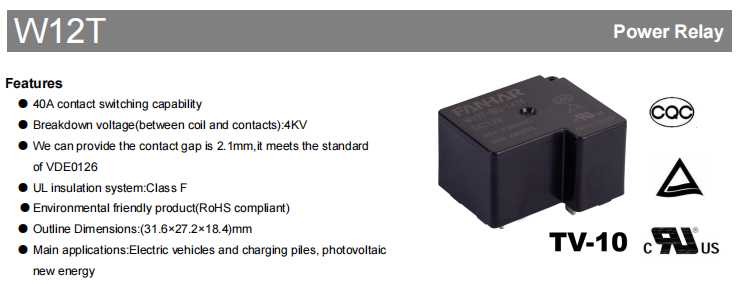

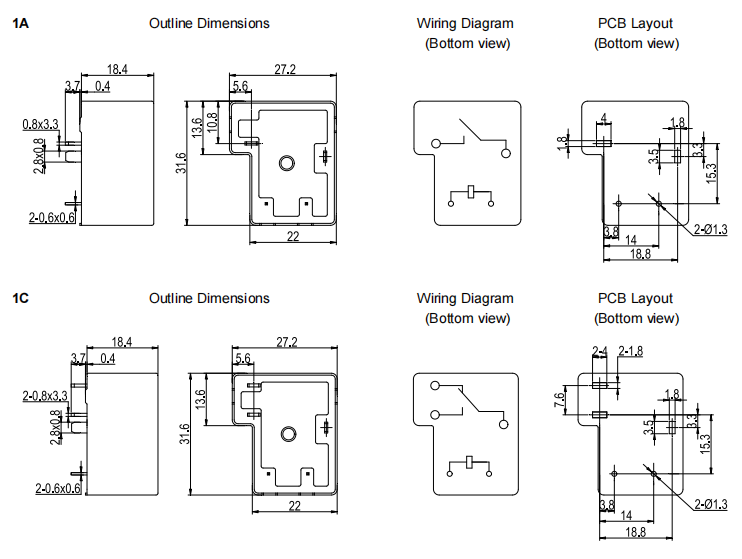

W12T es un relé de potencia de 40 A lanzado por FANHAR Electronics, diseñado para aplicaciones de control de energía de alta potencia, como vehículos eléctricos, pilas de carga y sistemas de energía renovable fotovoltaica (PV). El relé presenta una capacidad de conmutación de contactos de 40 A, un voltaje de resistencia dieléctrica máxima de 4000 VCA entre la bobina y los contactos y una separación de contactos opcional de ≥2,1 mm. Si bien garantiza un rendimiento de conmutación de alta carga, también cumple con los requisitos de aislamiento eléctrico y seguridad en equipos de nueva energía. Con un diseño compacto de montaje en PCB, el W12T mide solo 31,6 × 27,2 × 18,4 mm y está disponible en una amplia gama de opciones de voltaje de bobina para adaptarse a diversas necesidades de diseño de equipos. Es ampliamente utilizado en nuevos sistemas de control de energía.

1. Características del producto

Capacidad de conmutación de alta corriente de 40 A

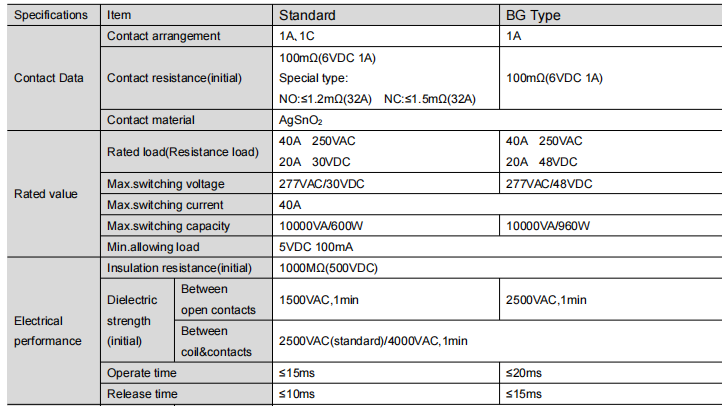

El W12T tiene una carga de control nominal de 40 A 250 VCA. El tipo estándar admite cargas de CC de 20 A y 30 V CC, mientras que el tipo BG admite cargas de CC de 20 A y 48 V CC. La capacidad de conmutación máxima alcanza los 10000 VA, cumpliendo con los requisitos de control de potencia de los equipos de alta potencia.

Alto rendimiento de aislamiento para mejorar la seguridad del sistema
Para abordar los requisitos de aislamiento de los nuevos equipos energéticos, el W12T ofrece un excelente aislamiento eléctrico:

Tensión máxima dieléctrica soportada entre bobina y contactos: 4000VAC

Tensión soportada dieléctrica entre contactos (tipo BG): 2500VAC

Resistencia de aislamiento inicial: 1000 MΩ (a 500 VCC)

El rendimiento superior del aislamiento contribuye a mejorar la seguridad y confiabilidad operativa.

Espacio de contacto opcional ≥2,1 mm
El tipo W12T BG proporciona una distancia de contacto de ≥2,1 mm, cumpliendo con la norma fotovoltaica europea VDE0126. Esto satisface la demanda de mayores distancias de aislamiento de contactos en ciertas aplicaciones de sistemas fotovoltaicos.

Material de contacto de alta calidad
El W12T La serie utiliza AgSnO₂ (óxido de plata y estaño) como material de contacto. AgSnO₂ exhibe una excelente resistencia a la erosión por arco, una resistencia de contacto baja y estable, una buena conductividad térmica y un excelente rendimiento antisoldadura. Reduce eficazmente la formación de arcos y prolonga la vida útil del relé.

2. Parámetros de rendimiento

Amplia gama de opciones de voltaje de bobina
Para adaptarse a diversos diseños de sistemas de control, el W12T está disponible en múltiples voltajes de bobina, que incluyen:
[Consulte la tabla de especificaciones de la bobina en la hoja de datos original]

Potencia nominal de la bobina de tipo estándar: 900 mW

Potencia nominal de la bobina tipo BG: 1400 mW

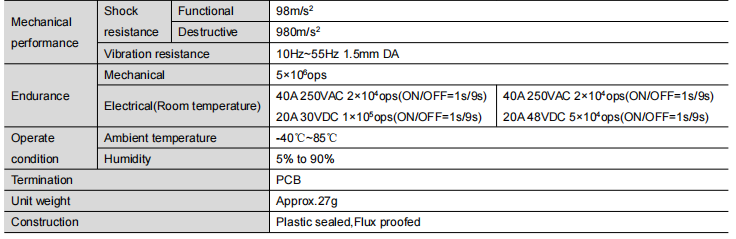

Rendimiento mecánico y eléctrico estable y confiable
El W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Vida mecánica: 5 millones de operaciones.

Vida eléctrica:

40A 250VAC: 20.000 operaciones

20A 30VDC (tipo estándar): 100.000 operaciones

20A 48VDC (tipo BG): 50.000 operaciones

Tiempo de funcionamiento (tipo estándar): ≤15 ms

Tiempo de liberación (tipo estándar): ≤10ms

Rango de temperatura de funcionamiento: -40°C a 85°C , adecuado para diversas aplicaciones de equipos industriales y de nueva energía.

Múltiples aprobaciones de seguridad

El W12T has obtained several domestic and international product certifications, including: UL/cUL, TUV, CCC

Estas certificaciones cubren aplicaciones de carga de 40 A CA y carga de 20 A CC, lo que respalda el uso del producto en diferentes mercados.

3. Áreas de aplicación típicas

Según la ficha técnica del producto, el W12T se utiliza principalmente en:

Vehículos eléctricos (EV)

Pilas de carga de vehículos de nueva energía

Equipos de energía renovable fotovoltaica (PV)

Su capacidad de conmutación de alta corriente y su rendimiento de aislamiento cumplen con los requisitos de control de potencia de las aplicaciones anteriores.

4. ¿Por qué elegir el relé de potencia W12T?

Como relé de potencia de 40 A diseñado para el nuevo sector energético, el W12T combina alta capacidad de carga, rendimiento de aislamiento y confiabilidad. Las ventajas clave incluyen:

Capacidad de conmutación de carga de CA de 40 A

Tensión soportada dieléctrica de hasta 4000 VCA entre la bobina y los contactos.

Espacio de contacto opcional ≥2,1 mm, compatible con el estándar fotovoltaico VDE0126

Amplia gama de voltajes de bobina de 5V a 110VDC

Sistema de aislamiento UL Clase F

Rango de temperatura de funcionamiento -40°C a 85°C

Certificado por UL, TÜV, CQC, etc.

Adecuado para vehículos eléctricos, pilas de carga, energía fotovoltaica y otras aplicaciones de nueva energía.

5. Resumen

El W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
