Relé industrial FH39

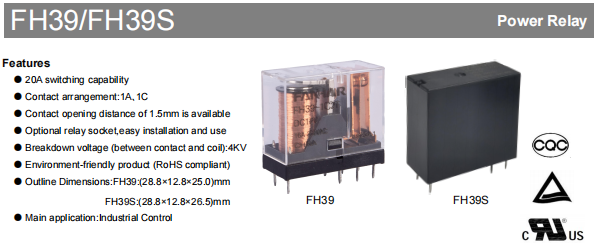

Los relés de las series FH39 y FH39S son relés industriales de alto rendimiento diseñados específicamente para aplicaciones de control industrial. Con una capacidad de conmutación máxima de 20 A y disponibles con disposiciones de contactos 1 A y 1 C, cumplen con los requisitos de diversas necesidades de control de circuitos. Estos productos respetuosos con el medio ambiente, que cumplen con los estándares RoHS, son adecuados para entornos industriales exigentes.

En los sistemas de control industrial modernos, la confiabilidad de un relé impacta directamente en la estabilidad operativa de todo el equipo. Los relés de las series FH39 y FH39S están diseñados para este propósito: con una ventaja principal de una capacidad de conmutación de hasta 20 A, combinados con configuraciones de contactos flexibles y un diseño eléctrico robusto, pueden manejar con confianza una variedad de escenarios de aplicaciones industriales complejas.

Alta capacidad de conmutación para cargas exigentes

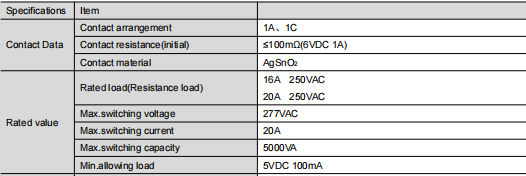

Como relés industriales, la serie FH39 destaca en parámetros eléctricos. Admiten dos especificaciones de carga nominal: 16 A y 20 A a 250 VCA, con una tensión de conmutación máxima de 277 VCA y una capacidad de conmutación máxima de 5000VA. Esto significa que pueden manejar de manera confiable el control de motores, la administración de energía, los sistemas HVAC y más.

El material de contacto utiliza AgSnO₂ (óxido de plata y estaño), que garantiza una buena conductividad y al mismo tiempo proporciona resistencia a la soldadura y la erosión por arco. Esto extiende significativamente la vida útil del producto en aplicaciones de conmutación frecuente. Para cumplir con diferentes estándares de seguridad, la serie FH39 también ofrece una opción con una separación de contacto de 1,5 mm, lo que mejora aún más el aislamiento eléctrico en el estado de contacto abierto. En cuanto a la disposición de los contactos, están disponibles configuraciones 1A (SPST-NO) y 1C (SPDT), lo que permite una adaptación flexible a diversos requisitos de lógica de control.

Alto voltaje soportado y protección multinivel para la seguridad del sistema

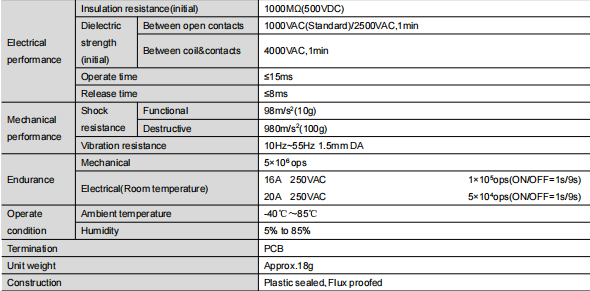

En entornos industriales de alto voltaje, el rendimiento del aislamiento entre la bobina y los contactos es fundamental. La serie FH39 tiene un rendimiento sólido en esta área: la rigidez dieléctrica entre la bobina y los contactos es de hasta 4000 VCA, mientras que la tensión soportada entre contactos abiertos cumple con el estándar de 1000 VCA, con una versión opcional de alta resistencia de 2500 VCA disponible. Además, la resistencia de aislamiento inicial es superior a 1000 MΩ (probada a 500 VCC), lo que previene eficazmente los riesgos de fuga de corriente y garantiza la seguridad general del sistema.

El diseño de la carcasa del producto también considera la complejidad de los entornos de uso del mundo real. Para ambientes interiores limpios, se puede seleccionar el tipo a prueba de fundente. Si el equipo se va a implementar en sitios industriales que contienen gases corrosivos como H₂S, SO₂, NO₂ o mucho polvo, se recomienda el tipo sellado de plástico para una mejor resistencia a la humedad, el polvo y la contaminación.

Múltiples opciones de voltaje de bobina para una adaptación flexible

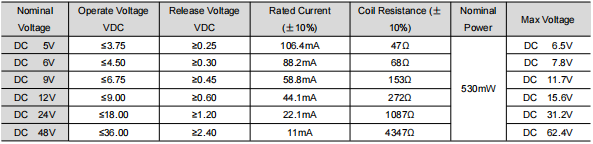

La serie FH39 ofrece una variedad de especificaciones de voltaje de bobina de 5 V a 48 V CC, todas con una potencia nominal unificada de 530 mW. Ya sea un módulo de control electrónico de bajo voltaje o un sistema de control estándar de la industria de 24 V o 48 V, hay disponible un modelo compatible. Los voltajes de operación y liberación para cada grado de voltaje están razonablemente diseñados para garantizar una activación y desactivación confiable incluso durante las fluctuaciones de voltaje. El tiempo de operación es ≤15 ms y el tiempo de liberación es ≤8 ms, lo que cumple con los requisitos de velocidad de respuesta de la mayoría de las aplicaciones de control industrial.

Estructura compacta para una fácil instalación

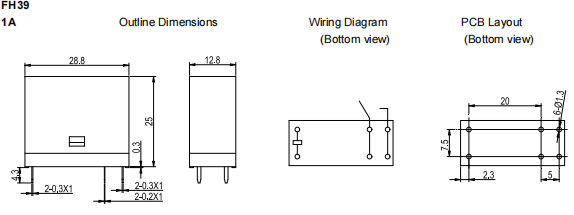

En equipos con espacio de instalación limitado, las dimensiones físicas de los componentes suelen convertirse en un factor de selección clave. El FH39 tiene unas dimensiones externas de 28,8 x 12,8 x 25,0 mm, mientras que el FH39S es ligeramente más alto con 28,8 x 12,8 x 26,5 mm. Ambos cuentan con terminales de PCB adecuados para la inserción y producción automatizadas. Su diseño compacto permite una fácil instalación en tableros de control con espacio limitado o dentro de cajas de distribución, dejando más espacio para el diseño general.

Vale la pena mencionar que una toma de relé dedicada opcional está disponible para esta serie. Esto permite un cableado y reemplazo rápidos sin soldadura, lo que reduce significativamente el tiempo de puesta en servicio y mantenimiento del equipo, reduce los costos de mantenimiento en el sitio y mejora la flexibilidad de uso.

Durabilidad y adaptabilidad ambiental

Con una resistencia mecánica de más de 5 millones de operaciones y una excelente resistencia eléctrica bajo cargas nominales, la serie FH39 es ideal para tareas de control que implican acciones frecuentes. El rango de temperatura de funcionamiento es de -40 °C a 85 °C, cubriendo la gran mayoría de entornos industriales interiores y exteriores. Su adaptabilidad a niveles de humedad del 5% al ​​85% garantiza un rendimiento estable y confiable incluso en condiciones húmedas.

En términos de resistencia a tensiones mecánicas, la serie FH39 puede soportar impactos funcionales de 98 m/s² e impactos destructivos de 980 m/s². Mantiene un rendimiento estable en condiciones de vibración (10 Hz a 55 Hz, doble amplitud de 1,5 mm), lo que demuestra su confiabilidad estructural durante el transporte y la operación.

Recomendaciones de selección y uso

Para aprovechar al máximo el rendimiento de los relés de la serie FH39, se deben tener en cuenta varios puntos durante la instalación y el uso: Primero, evite dejar caer o someter el relé a impactos fuertes para evitar afectar la precisión estructural interna. En segundo lugar, seleccione el tipo de gabinete apropiado según el entorno real; Para lugares muy contaminados, el tipo sellado de plástico es esencial. Finalmente, al diseñar la disposición de la PCB, consulte los requisitos de tolerancia en la especificación: para dimensiones externas ≤1 mm, la tolerancia debe ser ±0,2 mm; para dimensiones entre 1 mm y 5 mm, la tolerancia es ±0,3 mm; para dimensiones ≥5 mm, la tolerancia es ±0,5 mm. Se recomienda controlar la tolerancia del diseño de la PCB dentro de ±0,1 mm.

Resumen

Con su alta capacidad de carga de corriente de 20 A, alto voltaje de aislamiento de 4000 VCA, amplia gama de selecciones de bobinas y diseño estructural compacto, los relés FH39 y FH39S se destacan como productos confiables en el campo del control industrial, ofreciendo rendimiento y flexibilidad. Ya sea que se utilicen en equipos de automatización, sistemas de energía o módulos de control de electrodomésticos, brindan una garantía de conmutación estable y segura. Si está buscando un relé industrial rentable para su próximo proyecto, sin duda vale la pena considerar la serie FH39.
