La guía completa de relés de control trifásicos: principios, aplicaciones y evolución inteligente

En los sistemas eléctricos industriales y comerciales modernos, la corriente alterna trifásica es la fuerza motriz principal que impulsa al mundo. Desde motores y compresores de fábrica hasta aire acondicionado central en edificios grandes, su funcionamiento estable depende de la protección de un componente clave: el relé de control trifásico. Este artículo proporcionará un análisis exhaustivo de este dispositivo, abarcando todo, desde su definición fundamental hasta sus aplicaciones inteligentes. Explicará por qué se le considera el "guardián inteligente" de los sistemas eléctricos industriales.

Definición central: más que un simple conmutador: una interfaz inteligente

Un relé de control trifásico, también conocido como "contactor" cuando se trata de accionar cargas de alta potencia, es un dispositivo de conmutación operado eléctricamente que está especialmente diseñado para conectar, desconectar y controlar cargas de CA trifásicas. Su valor fundamental radica en su capacidad para controlar de forma segura la conmutación de un circuito de alimentación principal trifásico de potencia mucho mayor (por ejemplo, 380 V CA o superior) utilizando un circuito de señal de control de baja potencia (por ejemplo, 24 V CC o 110 V CA). Este diseño logra "controlar lo grande con lo pequeño y lo fuerte con lo débil", aislando fundamentalmente a los operadores del peligroso circuito principal de alto voltaje.

La distinción clave de un relé estándar radica en su capacidad de transporte de corriente y su propósito de diseño. Los relés estándar se utilizan normalmente en circuitos de control o para cargas monofásicas pequeñas, mientras que los contactos, los sistemas de supresión de arco y la estructura mecánica de un relé de control trifásico están reforzados para cargas equilibradas trifásicas, altas corrientes de irrupción durante el arranque/parada y operación frecuente. Es esencialmente la interfaz de ejecución crítica entre los sistemas de automatización y el sistema de energía principal, proporcionando un punto de conexión confiable y estandarizado para la integración con PLC (controladores lógicos programables), DCS (sistemas de control distribuido), arrancadores suaves o sistemas de administración de energía.

Valor fundamental: una piedra angular multidimensional para la seguridad, la protección de activos y la continuidad

La necesidad de implementar relés de control trifásicos surge de las estrictas demandas de los entornos industriales en materia de seguridad, confiabilidad y eficiencia.

Barrera de seguridad esencial : Proporciona una barrera de seguridad vital para el personal de operación y mantenimiento. Los ingenieros pueden controlar remotamente equipos de alto voltaje y alta potencia en la fábrica desde decenas de metros de distancia, dentro de la seguridad de una sala de control de bajo voltaje, mediante botones o una HMI (interfaz hombre-máquina), lo que reduce en gran medida los riesgos asociados con la operación directa de aparamenta de alto voltaje.

Protección de activos críticos : Los motores y otros equipos rotativos son activos industriales fundamentales. Sus "asesinos" más fatales son a menudo la pérdida de fase, el desequilibrio, la sobrecarga y la subtensión. Los relés de control funcionan en conjunto con unidades de protección termomagnética independientes o relés electrónicos de sobrecarga para formar un esquema de protección de doble capa. Por ejemplo, una condición de pérdida de fase puede provocar un aumento repentino de la corriente en las dos fases restantes de un motor en funcionamiento. Este aumento puede llegar a ser hasta 1,73 veces lo normal. Esto puede provocar un rápido sobrecalentamiento y agotamiento. Un desequilibrio de voltaje severo genera corrientes de secuencia negativa. Estas corrientes provocan calentamiento y vibración adicionales. Sin embargo, el relé puede detectar e interrumpir el circuito en decenas de milisegundos, evitando así daños catastróficos.

Fundación para la Continuidad Operacional y la Eficiencia Energética : Las paradas no planificadas representan una pérdida importante en la producción industrial. A través de la protección preventiva, los relés evitan paradas de producción y reparaciones que duran días o incluso semanas provocadas por el desgaste del motor. También aseguran que el equipo opere bajo voltaje nominal y condiciones equilibradas. Los estudios muestran que un desequilibrio de voltaje a largo plazo del 3,5% puede elevar la temperatura del motor en un 25%, reducir la eficiencia y aumentar el uso de energía. Al monitorear y proporcionar alarmas, los relés instan a los usuarios a mejorar la calidad de la red, ahorrando directamente costos de energía.

Habilitador físico para la automatización y la inteligencia : Es la "unidad" elemental que forma la base de toda la lógica de automatización contemporánea. Ya sea implementando un arranque estrella-triángulo para un motor, un arranque/parada secuencial para múltiples dispositivos o respondiendo a señales de temperatura/humedad de un sistema de gestión de edificios, la ejecución final depende de la apertura y cierre confiables de un relé de control trifásico.

Evolución de la monitorización inteligente: de la protección pasiva al diagnóstico activo

Los últimos relés de control trifásicos son mucho más que simples unidades de conmutación. Ahora pueden monitorear y diagnosticar la calidad de la energía en línea como parte de sus funciones integradas. "Escuchan" y analizan continuamente el "estado de salud" del suministro trifásico.

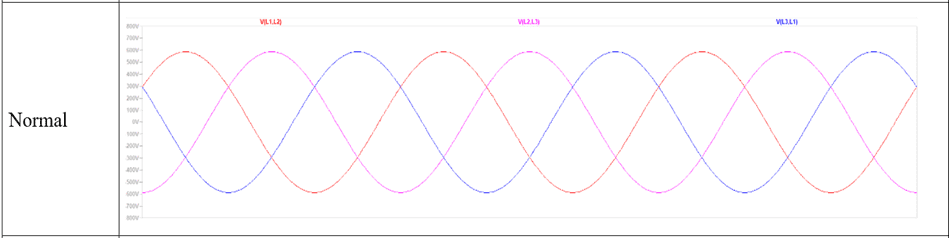

Red eléctrica trifásica ideal

Las condiciones anormales primarias monitoreadas y protegidas incluyen:

Pérdida de fase: Causado por fusible fundido, soldadura/falla del contacto del contactor, cables rotos o conexiones sueltas.

Secuencia de fases incorrecta : Los equipos con requisitos de dirección de rotación, como bombas y ventiladores, son susceptibles a inversión mecánica o incluso daños si la secuencia de fases es incorrecta.

Desequilibrio de voltaje : Esto se debe a una distribución desigual de la carga monofásica. También se debe a problemas con la red. Y es causado por una impedancia asimétrica. Un desequilibrio de voltaje superior al 2% normalmente requiere atención.

Sobretensión y subtensión : Las fluctuaciones de voltaje más allá de la tolerancia del equipo pueden dañar el aislamiento o causar un torque insuficiente y sobrecalentamiento.

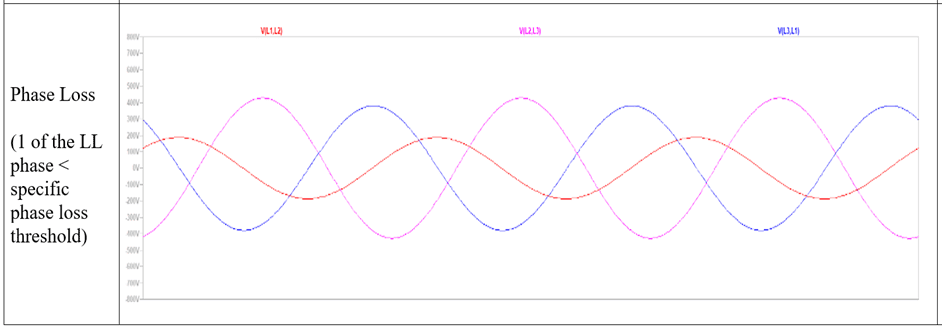

Red eléctrica trifásica con pérdida monofásica.

Según su profundidad funcional, los relés de monitoreo se pueden clasificar en:

Tipo básico : Supervisa la pérdida de fase y la secuencia de fases.

Tipo estándar : Agrega monitoreo básico para desequilibrio de voltaje, sobre/bajo voltaje.

Tipo mejorado/inteligente: Ofrece umbrales programables, retrasos de tiempo, cálculos de asimetría y puede integrar monitoreo de corriente, medición de potencia e incluso carga de datos a través de interfaces de comunicación.

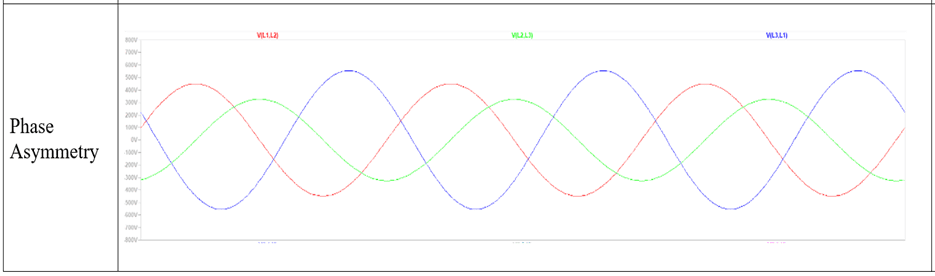

Red eléctrica trifásica con asimetría de fases.

Cuando cualquier parámetro excede el umbral de seguridad preestablecido, el circuito lógico interno del relé hace que los contactos de salida cambien de estado. Esto generalmente se emplea para interrumpir el circuito de control del contactor principal, deteniendo así el equipo. También puede utilizar un conjunto adicional de contactos auxiliares para activar alarmas audibles o visuales.

Principio de funcionamiento: la ingeniosa combinación de electromagnetismo y ciencia de materiales

Funciona con la misma idea básica que el electromagnetismo clásico, pero los diseños modernos utilizan muchas mejoras en materiales e ingeniería mecánica.

Energización y generación de fuerza. : Cuando se aplica voltaje de control a la bobina, el campo magnético generado magnetiza el núcleo estacionario, atrayendo el núcleo en movimiento (armadura). El material aislante de la bobina y el diseño del devanado garantizan una resistencia al calor a largo plazo y un voltaje de captación preciso.

Transmisión Mecánica y Cierre de Contactos: El movimiento de la armadura se transmite mediante un enlace mecánico a los contactos principales y auxiliares. Los contactos principales suelen estar compuestos por aleaciones a base de plata (p. ej., óxido de plata-cadmio u óxido de plata-estaño), que ofrecen buena conductividad y resistencia a la erosión por arco y una baja resistencia de contacto. Durante el instante del cierre del contacto, los resortes de presión de contacto incorporados garantizan la presión de contacto inicial, lo que reduce el rebote y el riesgo de soldadura.

Gestión y ruptura del arco: La interrupción de corrientes elevadas genera arcos de alta temperatura. Los relés utilizan tecnología de cámara de arco con rejillas metálicas para dividir, enfriar y alargar el arco para una extinción rápida. Esto es clave para garantizar la vida útil del contacto y la capacidad de interrupción segura.

Liberar y restablecer : Una vez desaparecida la señal de control, la bobina se desmagnetiza. El resorte de retorno, que normalmente es más fuerte que el resorte de contacto, empuja rápidamente la armadura de regreso a su posición original. Los contactos se separan lo más rápido posible para minimizar el tiempo de formación de arco.

Diagrama de cableado típico de un relé de control trifásico

Guía de componentes básicos y selección científica

Un relé de control trifásico típico consta de los siguientes subsistemas de precisión:

Sistema electromagnético: Incluye la bobina, la bobina, el núcleo estacionario hecho de láminas laminadas de acero al silicio en forma de E o U y el núcleo móvil. El diseño de las láminas de acero al silicio, que se caracteriza por una alta permeabilidad y una baja pérdida por corrientes parásitas, garantiza una alta eficiencia, un bajo consumo de energía y una baja generación de calor.

Sistema de contacto:

Contactos principales: Hay tres pares que transportan la corriente del circuito principal, que tienen una gran superficie y altos requisitos de material.

Contactos Auxiliares: Para circuitos de control, generalmente diseños modulares enchufables para una configuración flexible, que proporcionan señales normalmente abiertas (NO) y normalmente cerradas (NC).

Sistema de supresión de arco: Consiste principalmente en una campana de arco hecha de cerámica o plástico de alta resistencia y un juego interno de placas divisorias de acero recubiertas de cobre.

Mecanismo y recinto: Carcasa termoestable o de plástico de ingeniería de alta resistencia que proporciona aislamiento, protección (clasificación IP) y soporte mecánico.

Método de selección científica de cinco pasos:

Determine las características de la carga: Identifique si la carga es un motor, un horno de resistencia o un transformador. Los parámetros clave incluyen la corriente de arranque del motor (normalmente entre 5 y 7 veces la corriente nominal) y el ciclo de trabajo (por ejemplo, S1 para servicio continuo o S3 para servicio periódico intermitente).

Coincidir con los parámetros eléctricos:

Voltaje de la bobina: Debe coincidir exactamente con el voltaje de suministro de control (AC/DC, valor).

Corriente operativa nominal (es decir) : Se especifica la tensión a la que los contactos principales pueden transportar corriente. Debe ser mayor que la corriente de carga completa (FLC) de la carga. Para cargas de motor, considere el choque térmico durante el arranque y permita un margen del 10 al 15 %.

Tensión nominal de aislamiento (Ui) y tensión soportada al impulso (Uimp) : Debe coincidir con el nivel de la cuadrícula.

Seleccione la categoría de función y rendimiento:

Categoría de utilización: AC-3 (arranque/parada de motor de jaula de ardilla) o AC-1 (carga resistiva) son los más comunes. La categoría AC-3 requiere una mayor capacidad de corte.

Necesidades de monitoreo: ¿Se requiere monitoreo de voltaje? ¿Se necesitan umbrales y retrasos ajustables? ¿Se necesita memoria e indicación de fallos?

Vida eléctrica y vida mecánica. : Se refiere al número de operaciones confiables en condiciones nominales. Verifique el método de montaje (riel DIN o tornillo), la cantidad requerida de contactos auxiliares y si se necesita un enclavamiento mecánico o módulos de temporizador/comunicación para el control reversible.

Confirmar instalación y accesorios: Verifique el método de montaje. Podría ser un carril DIN o un tornillo. Verifique también el número requerido de contactos auxiliares. Y si se necesita un enclavamiento mecánico o módulos de temporizador/comunicación para el control reversible.

Idoneidad ambiental: Considere la temperatura ambiente. Considere la humedad. Considere el polvo. Considere los gases corrosivos. Considere la vibración. Seleccione el grado de protección adecuado (código IP). Seleccione el material/proceso apropiado.

Aplicaciones industriales y perspectivas futuras

El relé de control trifásico es un componente fundamental versátil, con aplicaciones que abarcan:

Fabricación: Las máquinas herramienta, los transportadores, las máquinas de moldeo por inyección y los compresores requieren control de motor.

Infraestructura: Bombas, ventiladores, unidades de tratamiento de aire, armarios de distribución de iluminación.

Nueva Energía: Los gabinetes que cumplen con el estándar de conexión a la red se utilizan para inversores fotovoltaicos y el control del módulo de potencia se utiliza para estaciones de carga.

Automatización de edificios: Control automático de bombas de agua doméstica, bombas contra incendios, equipos de ventilación.

Las tendencias de desarrollo futuras apuntan claramente hacia una inteligencia e integración profundas:

Monitoreo de condición y mantenimiento predictivo: Los relés de próxima generación integrarán sensores más avanzados capaces de monitorear la erosión de los contactos, el aumento de temperatura, el estado de la bobina y utilizar algoritmos para predecir la vida útil restante, lo que permitirá pasar del "reemplazo programado" al "mantenimiento bajo demanda".

Integración profunda en el IoT industrial: Al integrar protocolos Ethernet industriales como Profinet, EtherCAT, Modbus TCP, etc., los relés se convertirán en nodos inteligentes en la red IIoT, cargando datos en tiempo real sobre corriente, voltaje, consumo de energía, estado e información de alarma, proporcionando datos fundamentales para los gemelos digitales y la gestión de energía.

Integración de seguridad funcional: La integración de funciones de seguridad que cumplen con estándares como IEC 61508 o ISO 13849, como Safe Torque Off (STO), permite el uso directo en sistemas de control de seguridad de edificios, simplificando el diseño del bucle de seguridad.

Fusión de dispositivos y miniaturización: Las funciones se integrarán aún más con las de los variadores de frecuencia, arrancadores suaves y dispositivos de protección, formando controladores de motores inteligentes que combinan control, protección, regulación de velocidad y diagnóstico, mientras que la densidad de potencia aumenta continuamente.

Conclusión

El relé de control trifásico ha evolucionado desde un simple interruptor electromecánico hasta un dispositivo inteligente clave que integra monitoreo de energía, protección de equipos, ejecución lógica y adquisición de datos. Es la piedra angular estable de la pirámide de la automatización industrial y un puente que conecta el mundo de la energía física con el mundo de la información digital. Una comprensión profunda de sus principios, valor y métodos de selección es esencial no sólo para garantizar el funcionamiento confiable de dispositivos individuales sino también para construir sistemas de energía industriales modernos seguros, eficientes, flexibles y orientados al futuro. Su papel será cada vez más vital en el contexto de la Industria 4.0 y los objetivos duales de carbono.
