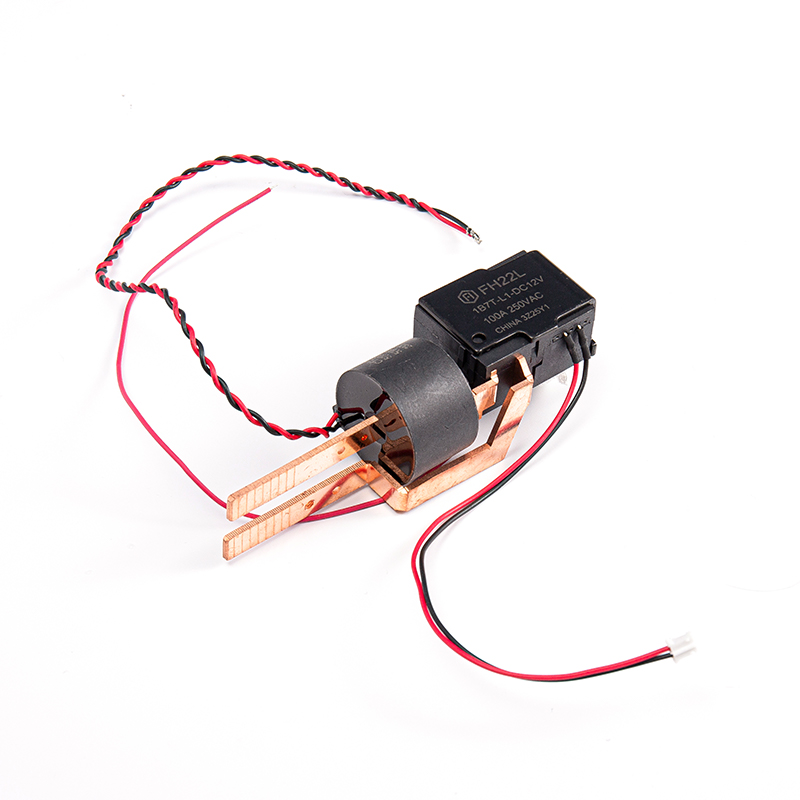

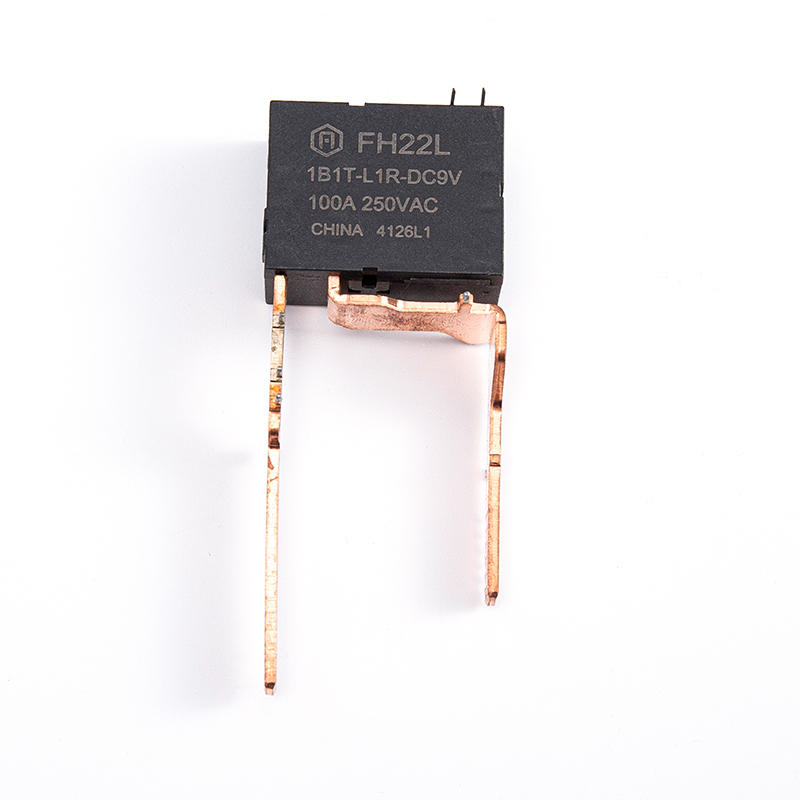

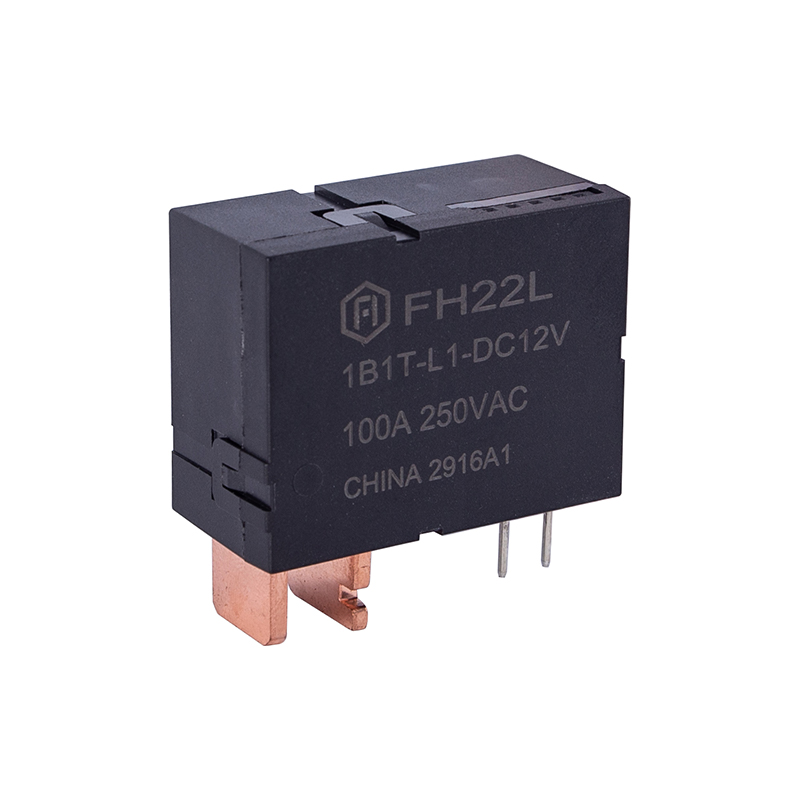

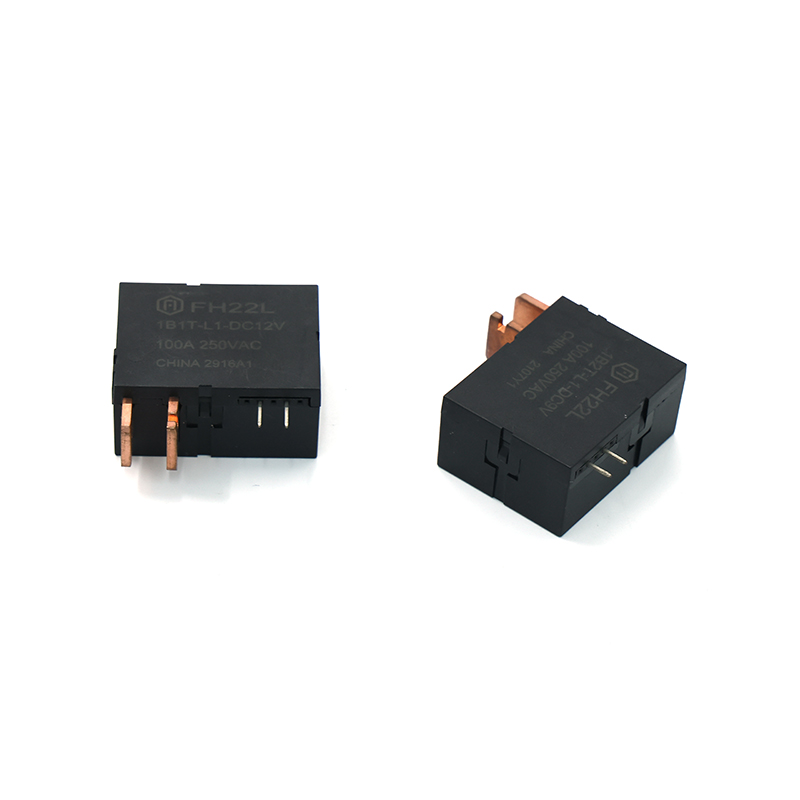

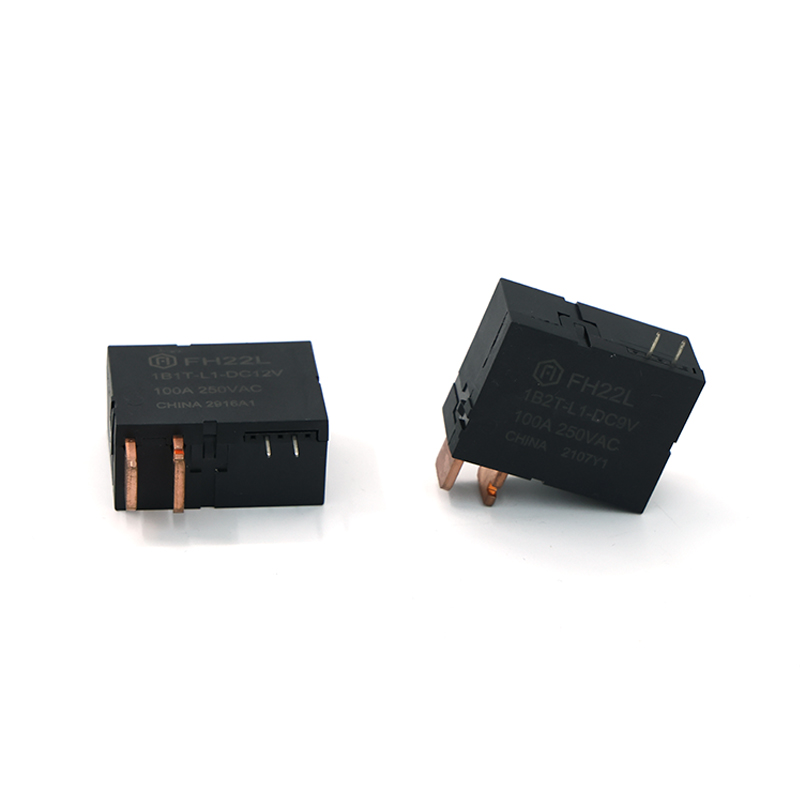

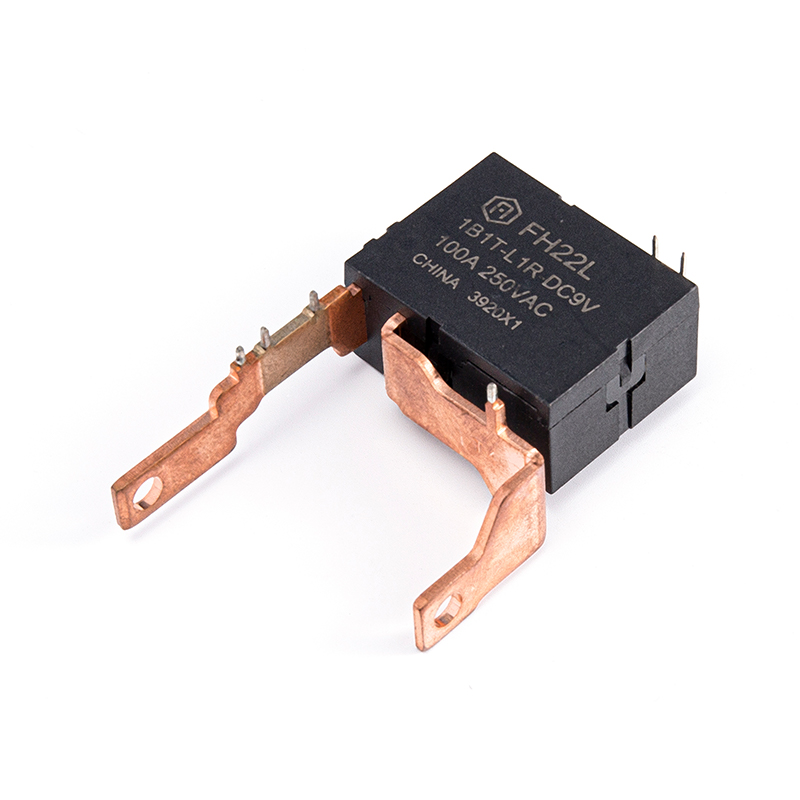

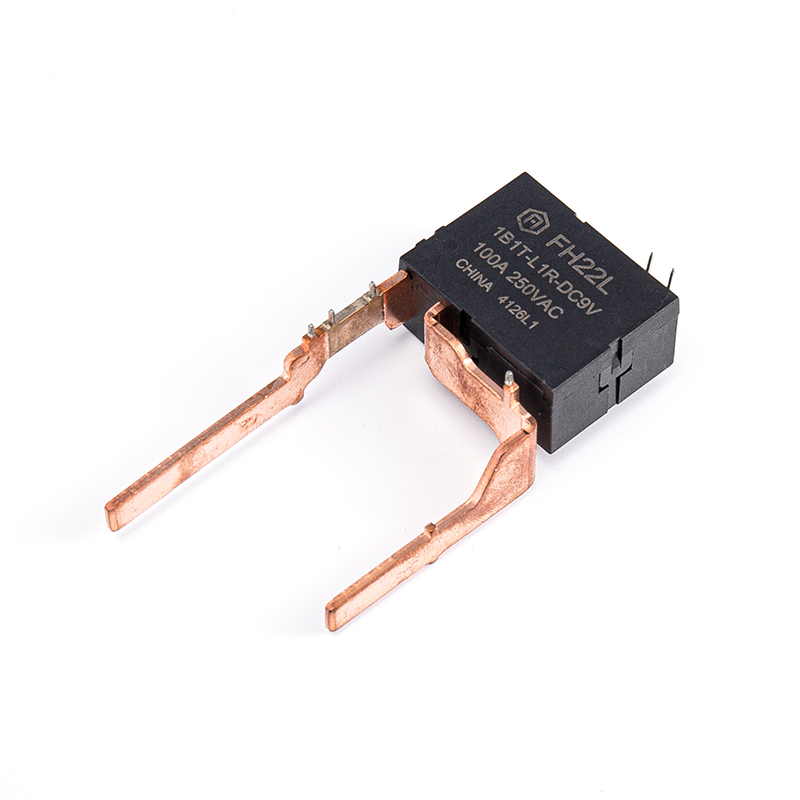

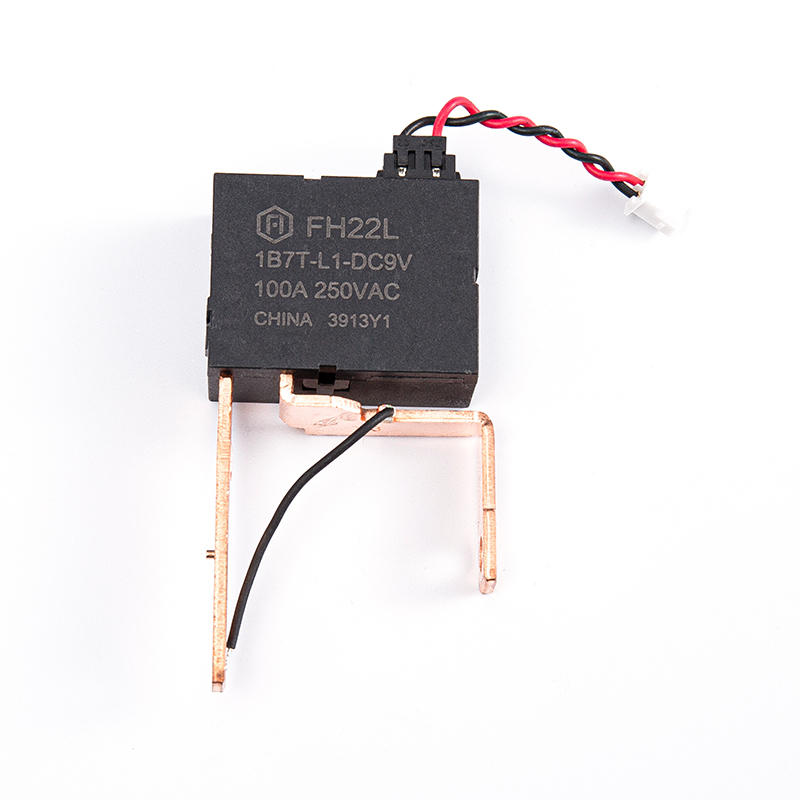

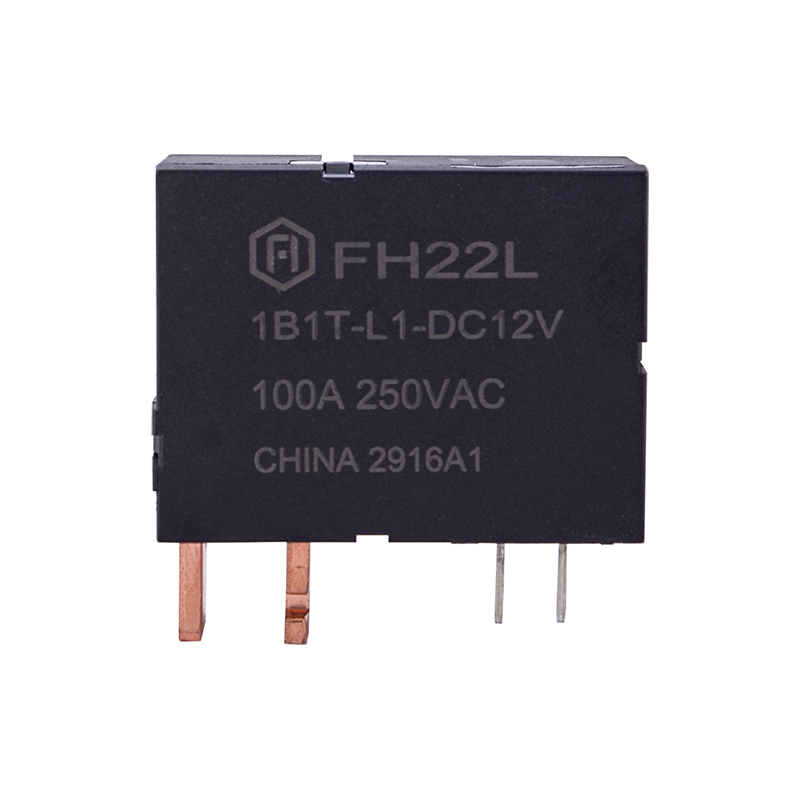

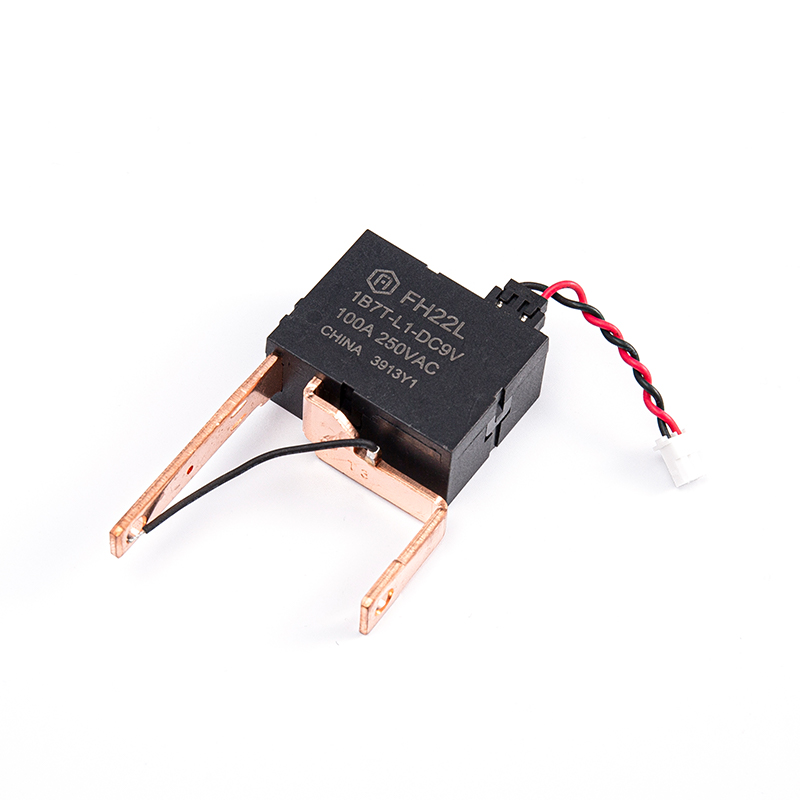

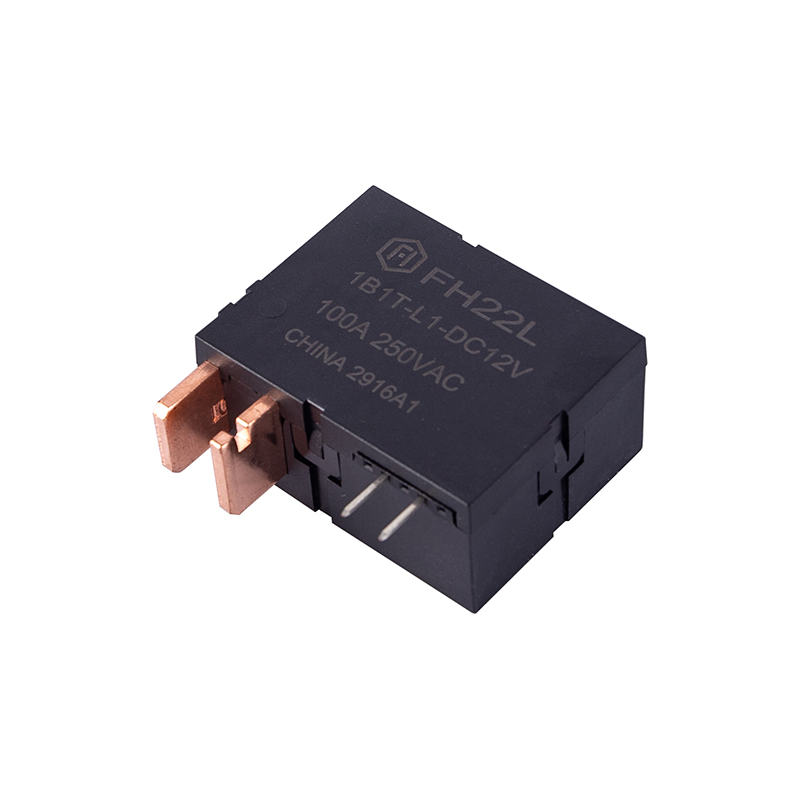

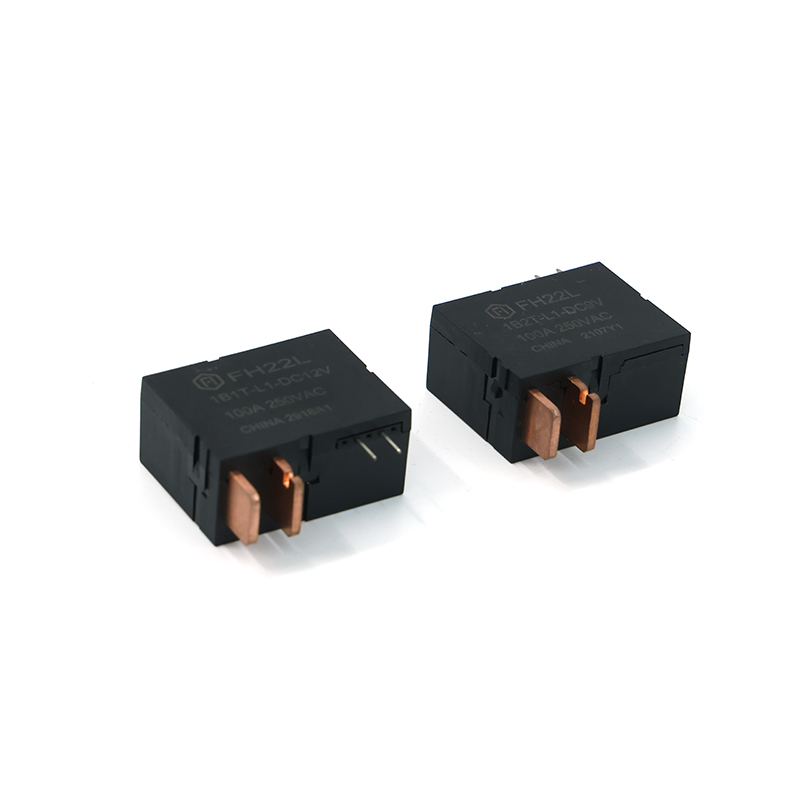

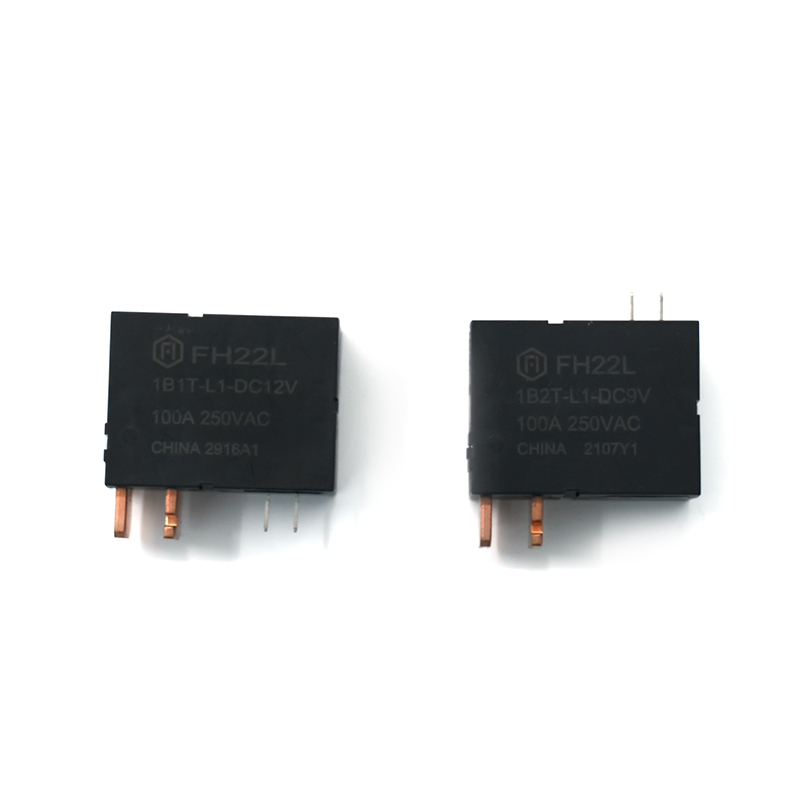

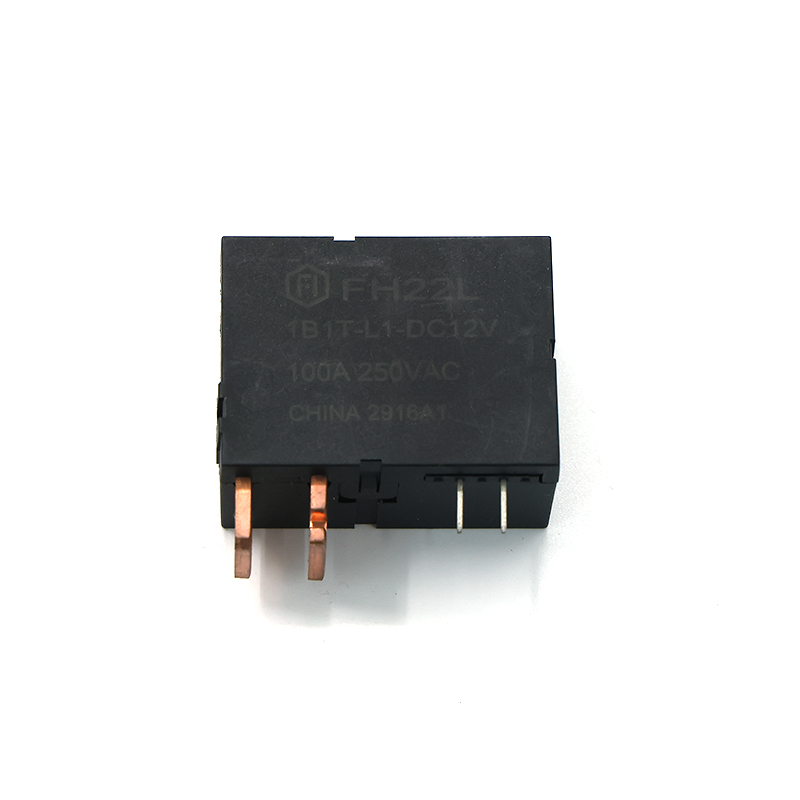

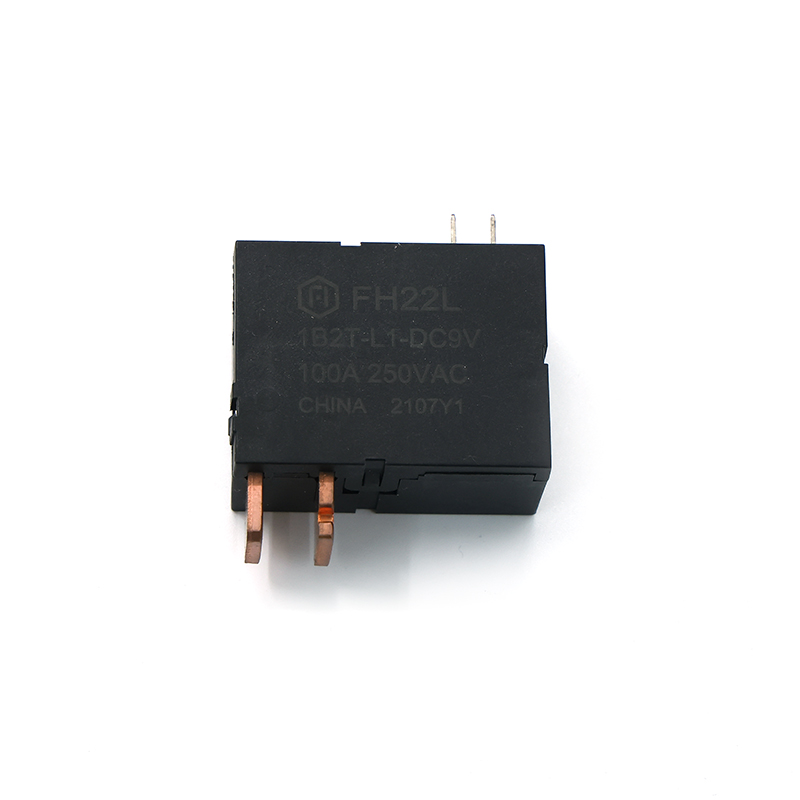

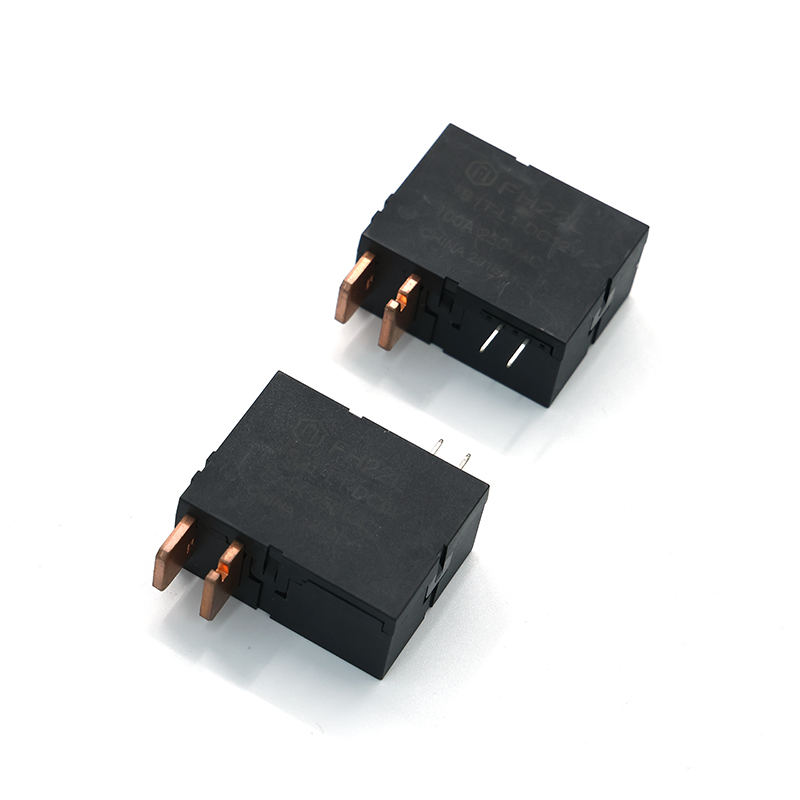

Relé de enclavamiento FH22L 100 A compatible con IEC62052-31 UC2

Especificaciones

Artículo

Datos de contacto

Acuerdo de contacto

1A, 1B

Resistencia de contacto (inicial)

≤1,0 mΩ(6 VCC 1A)

Material de contacto

AgSnO ₂

Valor nominal

Carga nominal (carga de resistencia)

100A   250 VCA

Tensión de conmutación máx.

277 VCA

Corriente de conmutación máx.

100A

Capacidad de conmutación máx.

25000VA

Rendimiento eléctrico

Resistencia de aislamiento (inicial)

1000 MΩ (500 VCC)

Rigidez dieléctrica (inicial)

Entre contactos abiertos

2000 VCA    1 min

Entre bobina y contactos

4000 VCA    1 min

hora de cierre

≤20ms

Horario de apertura

≤20ms

Rendimiento mecánico

Resistencia a los golpes

Funcional

98 m/s ² (10g)

Destructivo

980 m/s ² (100 gramos)

Resistencia a las vibraciones

10 Hz ~ 55 Hz 1,5 mm DA

Resistencia

Mecanico

1×10 ⁵ operaciones

electrico

ENCENDIDO/APAGADO= 1S/9S

100A   250 VCA            1× 10 ⁴ operaciones(COSφ= 1)

electrico UC2/3(1)

ENCENDIDO/APAGADO= 10S/20S

80A   240 VCA

5000 operaciones(COSφ= 1)

Total de 10.000 operaciones

5000 operaciones(COSφ=0,5)

Condición de operación

Temperatura ambiente

-40 ℃ ~ 85 ℃

Humedad

5% ~ 85% humedad relativa

Terminación

Tipo de aguja enchufable Tipo de tornillo (XB)

Peso unitario

Aproximadamente 50 g (sin accesorio)

Construcción

A prueba de fundente
