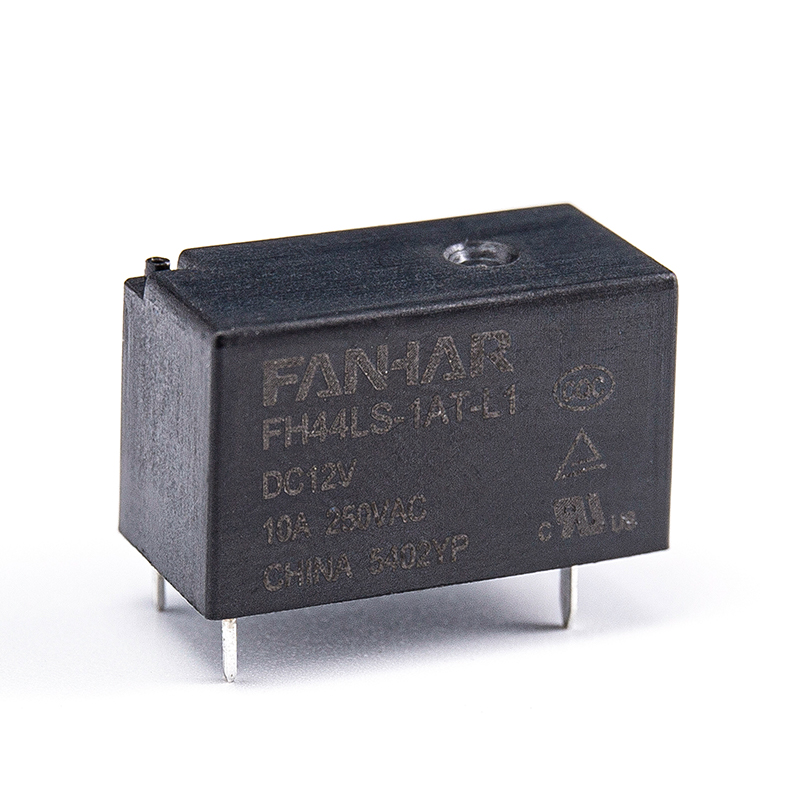

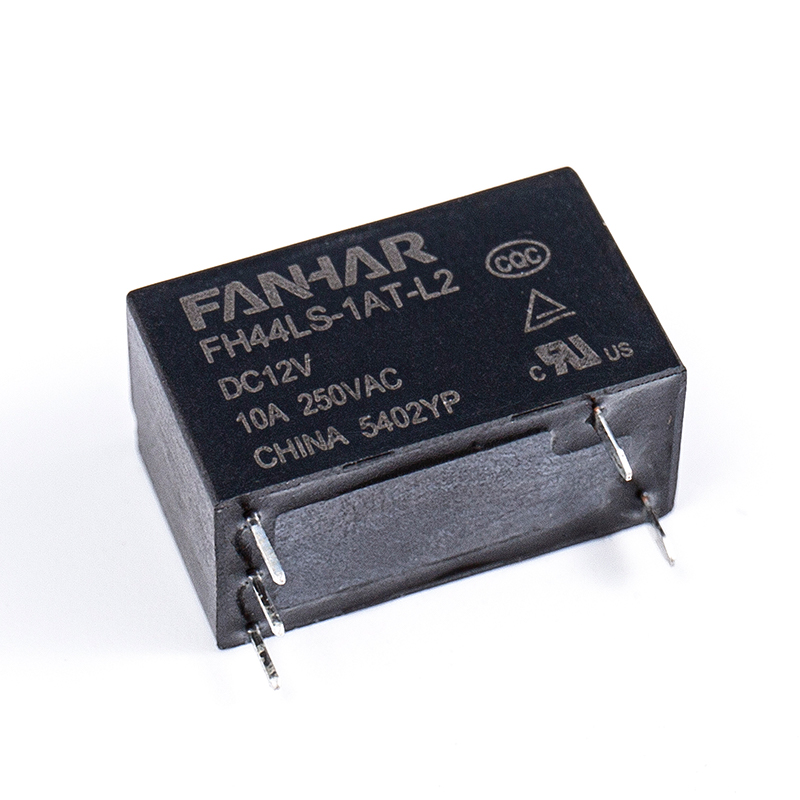

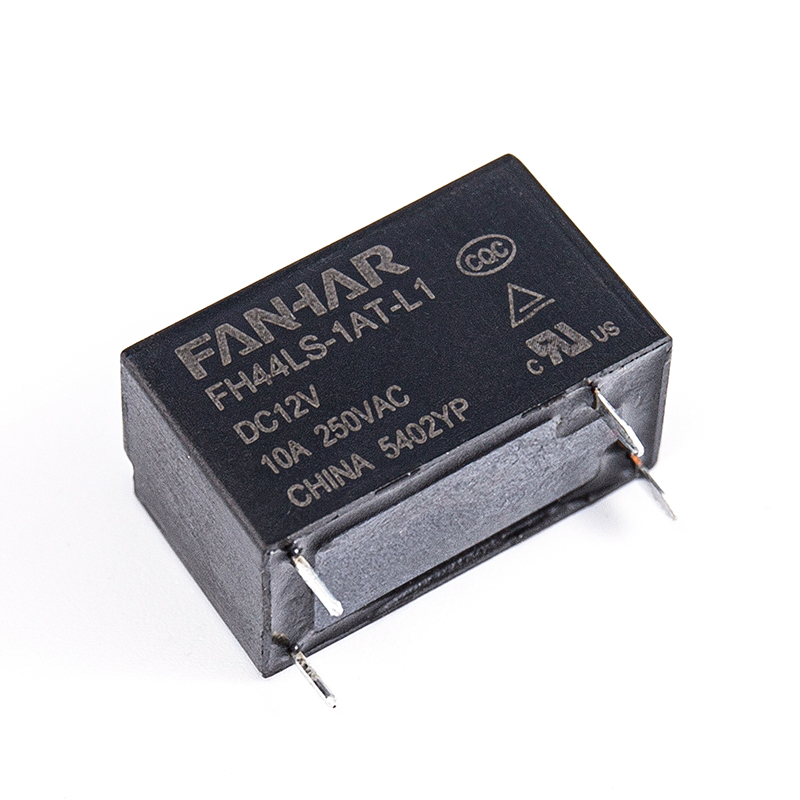

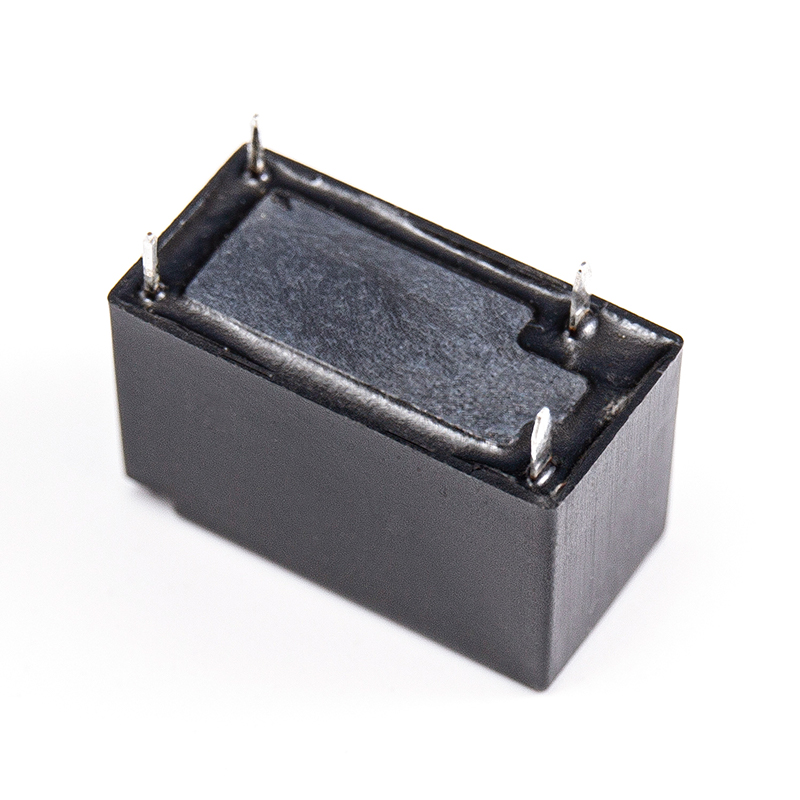

Relé de enclavamiento FH44LS 10A compatible con UL TUV CQC

Relé de enclavamiento FH44LS 10A compatible con UL TUV CQC

Características:
Capacidad de conmutación de 12 A.
Bobinas simples y bobinas dobles están disponibles
Tamaño pequeño, la altura del producto es de solo 12 mm.
Sistema de aislamiento UL: Clase F
Producto respetuoso con el medio ambiente (cumple con RoHS)
Dimensiones del contorno: (20,0 × 10,0 × 11,8) mm
Aplicación principal: electrodoméstico、Hogar inteligente

  • Parámetros
  • Aplicación
  • Descripción
Parámetros

Especificaciones

Artículo

Datos de contacto

Acuerdo de contacto

1A

Resistencia de contacto

≤50mΩ(6VCC 1A)

Material de contacto

AgSnO 2

Valor nominal

Carga nominal (carga de resistencia)

10A 250VCA

Tensión de conmutación máx.

277 VCA

Corriente de conmutación máx.

12A

Capacidad de conmutación máx.

3000VA

Carga mínima permitida

5 VCC 100 mA

Rendimiento eléctrico

Resistencia de aislamiento (inicial)

1000 MΩ (500 VCC)

Rigidez dieléctrica
(inicial)

Entre contactos abiertos

1000 VCA, 1 min.

Entre bobina y contactos

3000 VCA, 1 min.

Establecer hora

≤10 ms

Restablecer tiempo

≤10 ms

Rendimiento mecánico

Choque
resistencia

Funcional

98 m/s 2 (10g)

destructivo

980 m/s 2 (100 gramos)

Resistencia a las vibraciones

10 Hz ~ 55 Hz 1,5 mm DA

Resistencia

Mecanico

1×10 6 operaciones

Eléctrico (temperatura ambiente)

8A   250 VCA             1×10 5 operaciones(ON/OFF=1s/9s,Resistive Load)

10A   250VAC             5×10 4 operaciones(ON/OFF=1s/9s,Resistive Load)

12A   250VAC             3×10 4 operaciones(ON/OFF=1s/9s,Resistive Load)

Condición de operación

Temperatura ambiente

-40 ℃ ~ 85 ℃

Humedad

5% a 85%

Terminación

PCB

Peso unitario

Aproximadamente 4,5 g.

Construcción

Plástico sellado、A prueba de fundente
