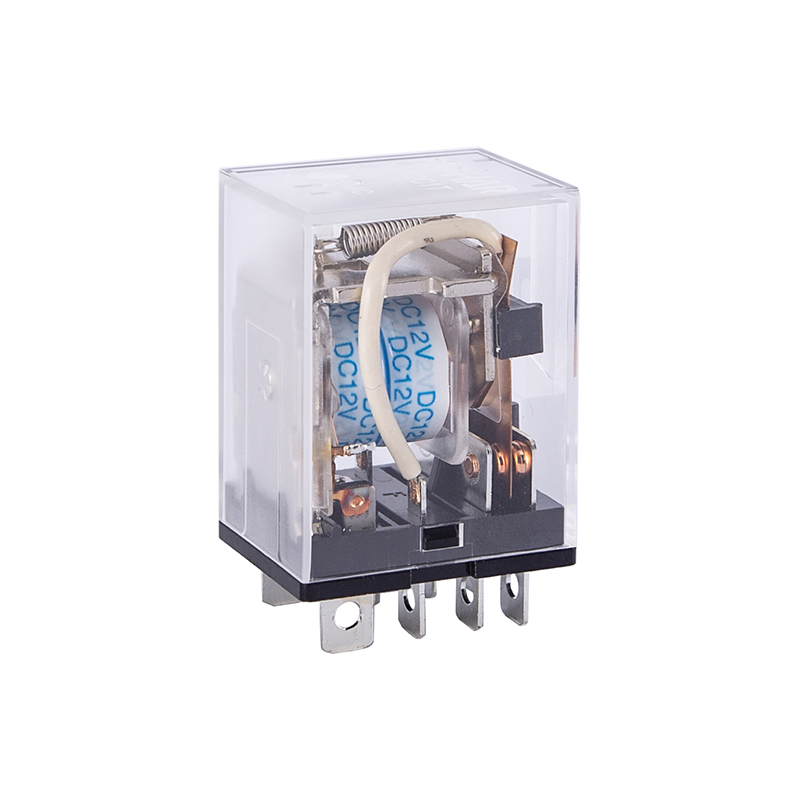

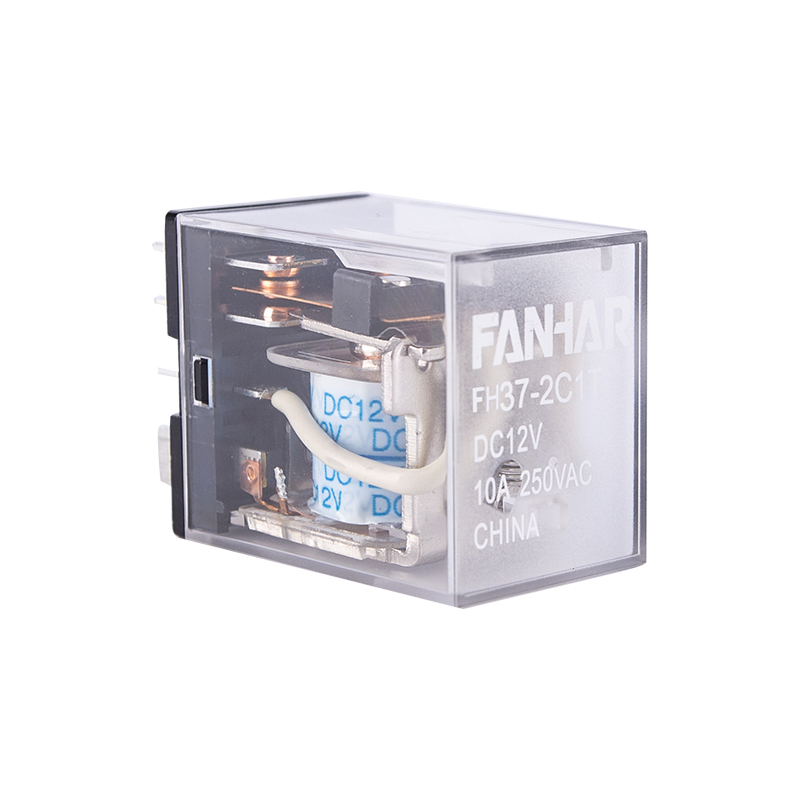

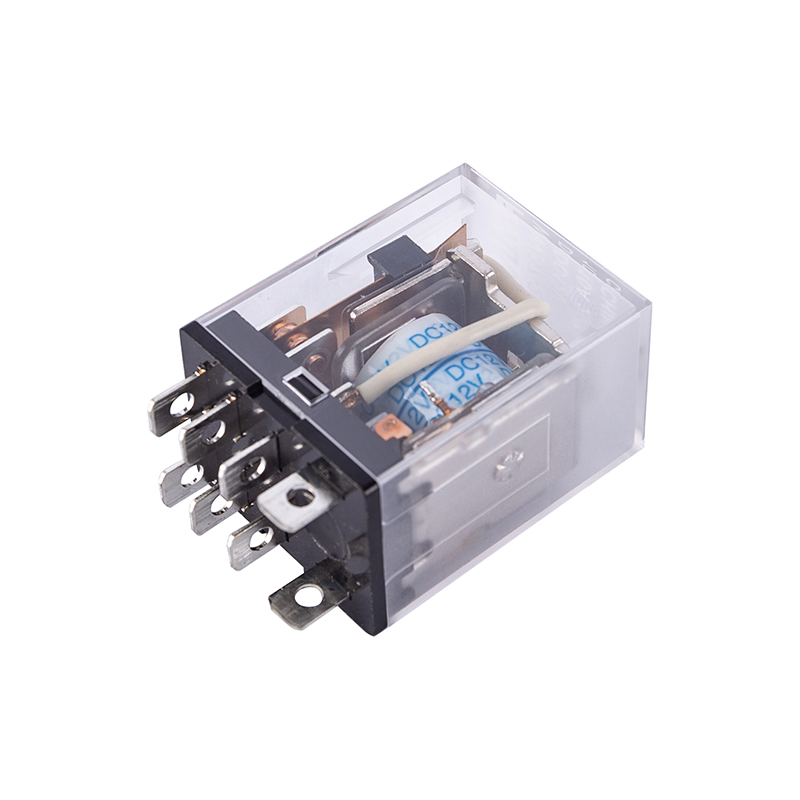

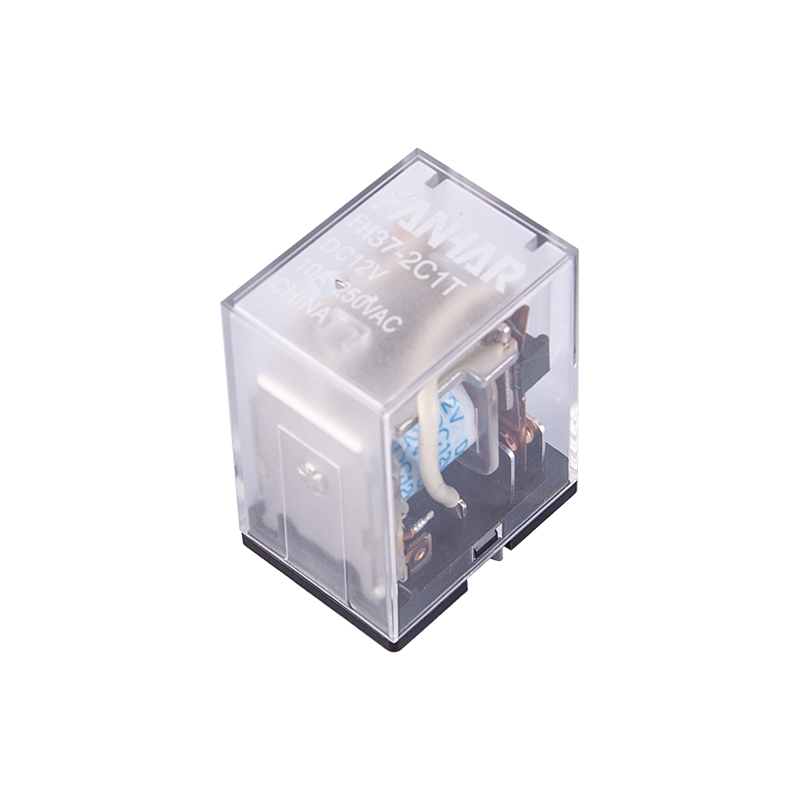

FH37 Relé CC de alto voltaje 15A

FH37 Relé CC de alto voltaje 15A

Características:

Capacidad de conmutación: 15A

Configuración de contactos: 1A, 2A, 3A, 1C, 2C, 3C

A prueba de fundente

Cubierta antipolvo transparente y múltiples modos de instalación

Diversos tipos de enchufes de relé opcionales, fáciles de instalar y utilizar

Dimensiones del contorno: 27,3 × 21,0 × 35,0 mm

Aplicación principal: Control industrial

  • Parámetros
  • Aplicación
  • Descripción
Parámetros

Especificaciones

Artículo

Datos de contacto

Configuración de contacto

1A,1B,1C

2A,2B,2C

Resistencia de contacto (inicial)

100 mΩ(6VDC 1A)

Material de contacto

AgSnO 2

Datos nominales

Carga nominal (resistiva)

15A 250VAC/30VDC

12A 250VAC/30VDC

Tensión máxima de conmutación

250VAC/30VDC

250VAC/30VDC

Corriente máxima de conmutación

15A

12A

Capacidad máxima de conmutación

3750VA/450W

3000VA/360W

Carga mínima permisible

5VDC 100mA

Eléctrico

rendimiento

Resistencia de aislamiento (inicial)

1000 MΩ(500 VDC)

Dieléctrico

fuerza

(inicial)

Entre contactos abiertos

1000VAC,1min

1000VAC,1min

Entre

bobina y contactos

1500VAC,1min

1500VAC,1min

Tensión de resistencia al impacto

1500VAC,1min

1500VAC,1min

Tiempo de operación

≤25 ms

Tiempo de liberación

≤25 ms

Mecánica

rendimiento

Choque

resistencia

Funcional

98 m/s2(10 g)

Destructivo

980 m/s2(100 g)

Resistencia a la vibración

10 Hz ~ 55 Hz 1,5 mm DA

Resistencia

Mecánica

1× 10 7 ops

Eléctrica (a temperatura ambiente)

15A 250VAC/30VDC (Resistencia)

1 ×10 5 operaciones (ON/OFF= 1s/9s)

12A 250VAC/30VDC (Resistencia)

1 ×10 5 operaciones (ON/OFF= 1s/9s)

Operar

condition

Temperatura ambiente

-40℃~70℃

Humedad

5% a 85%

Tipo de terminal

PCB、Insertar

Peso

Aprox.37g

Construcción

A prueba de fundente
