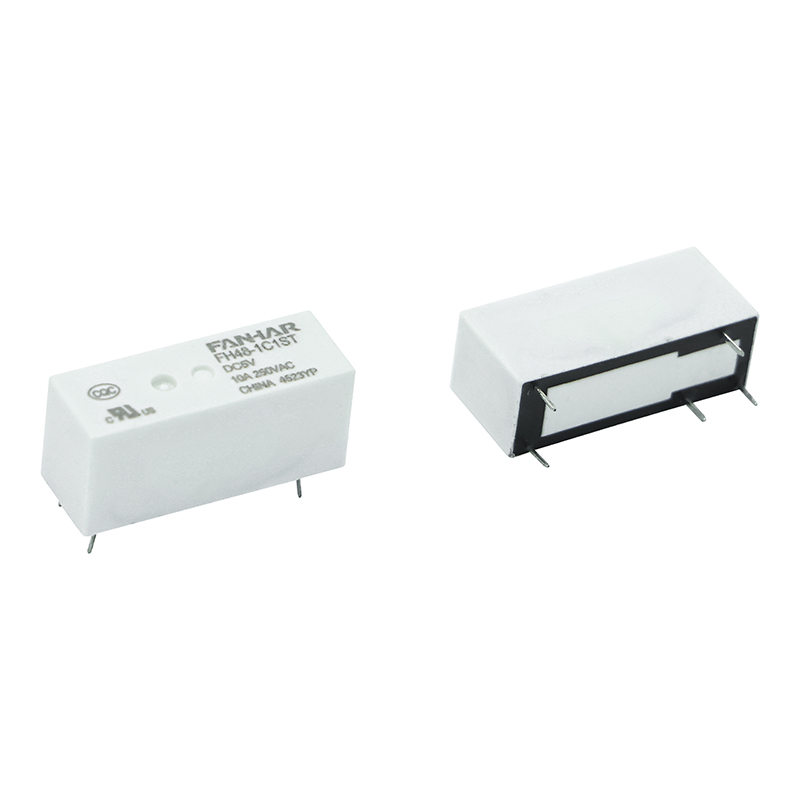

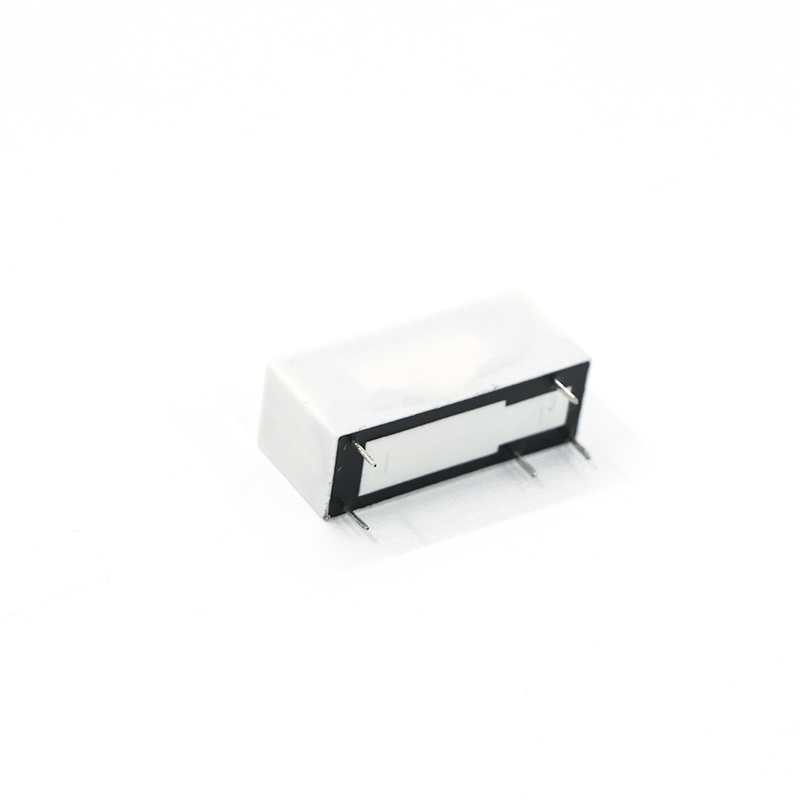

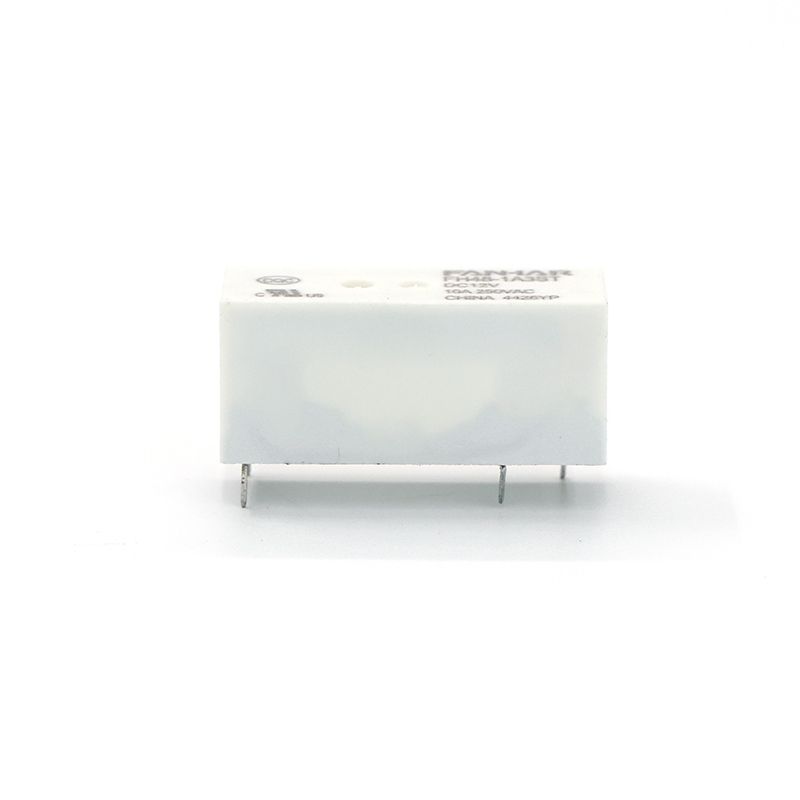

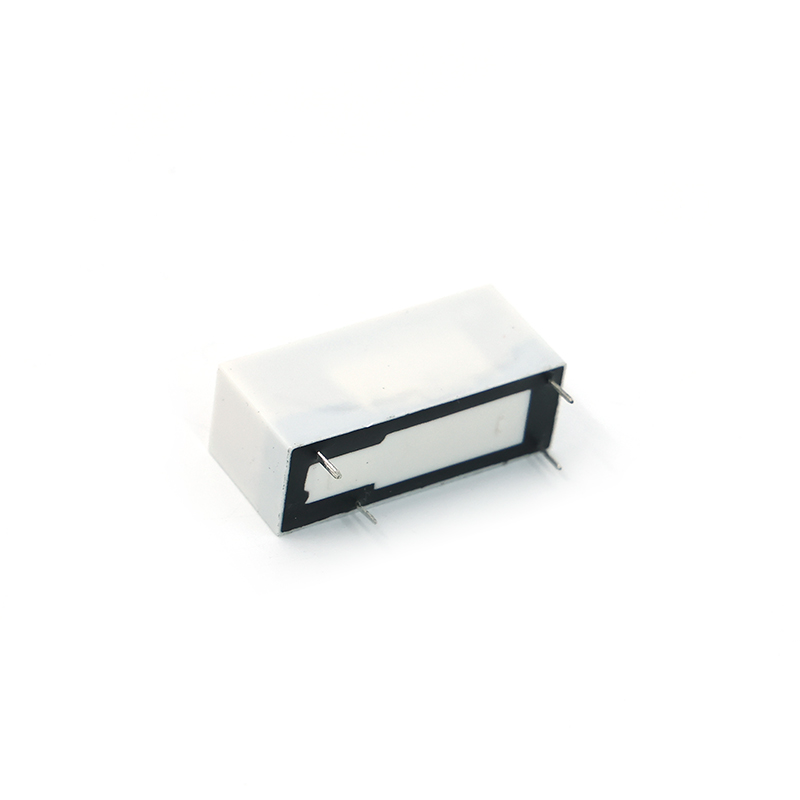

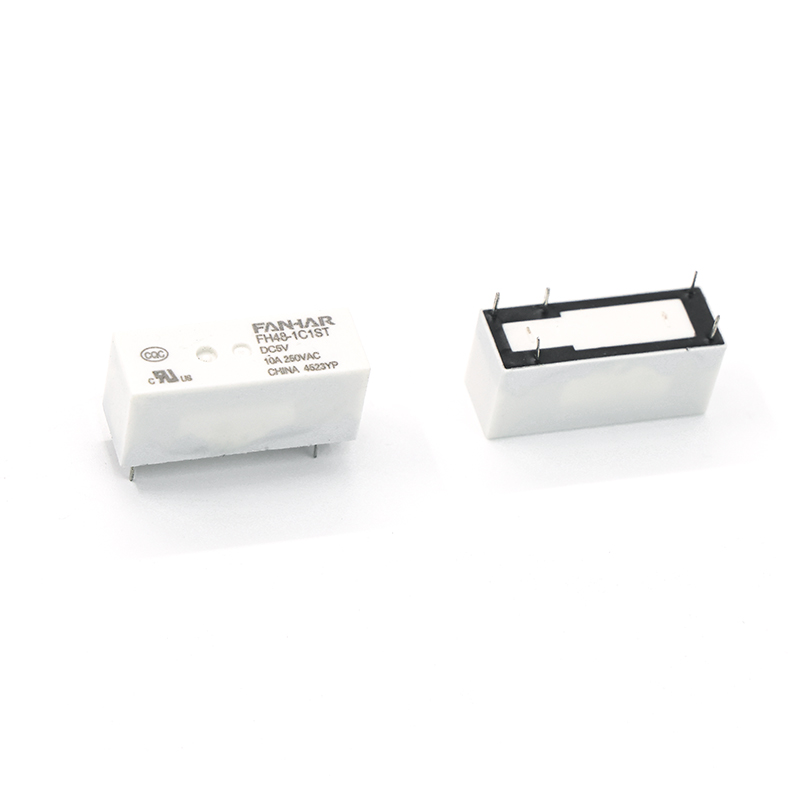

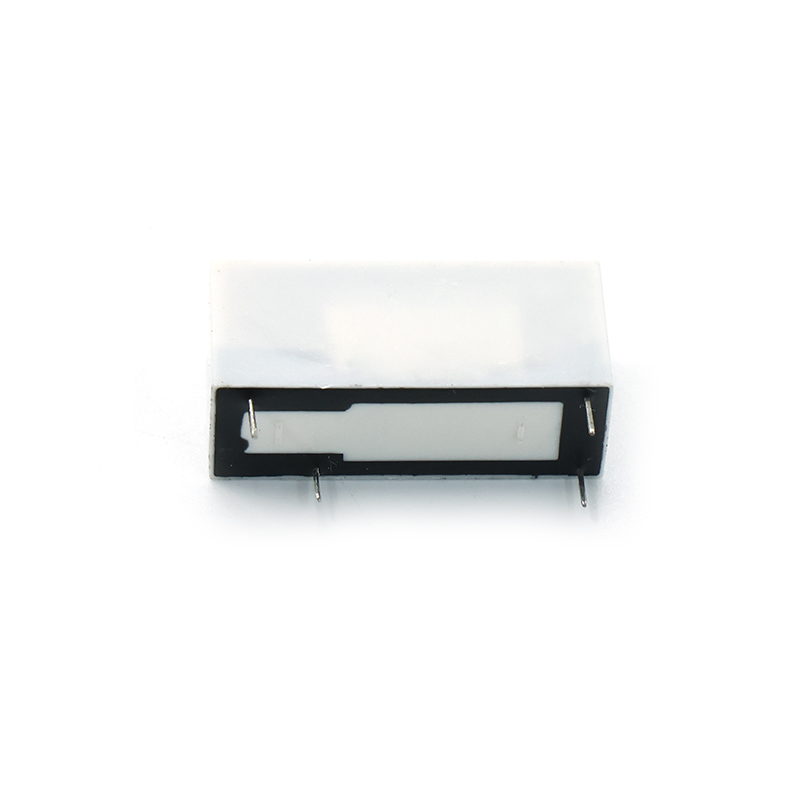

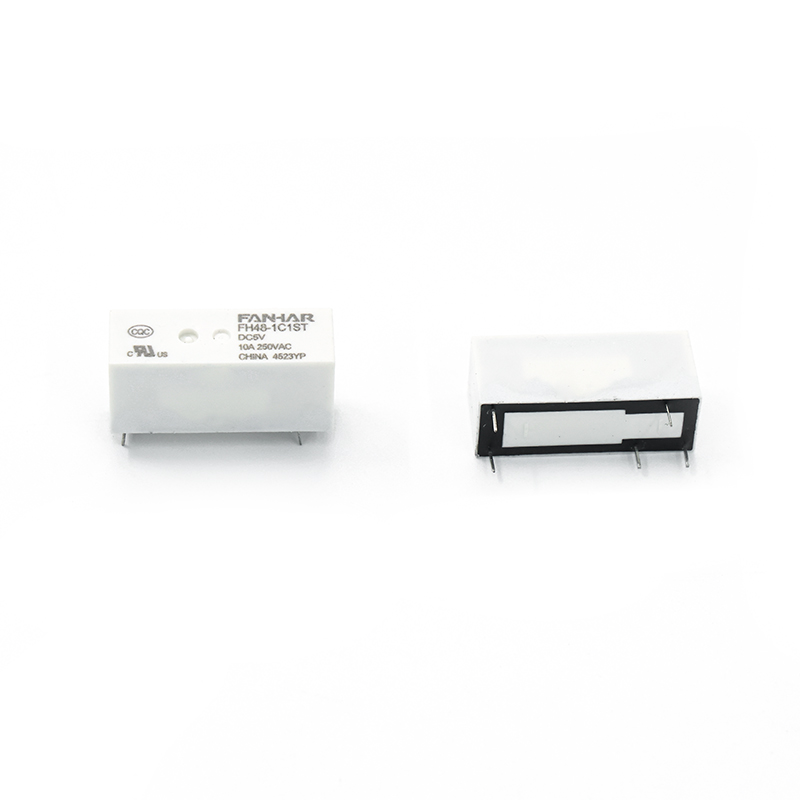

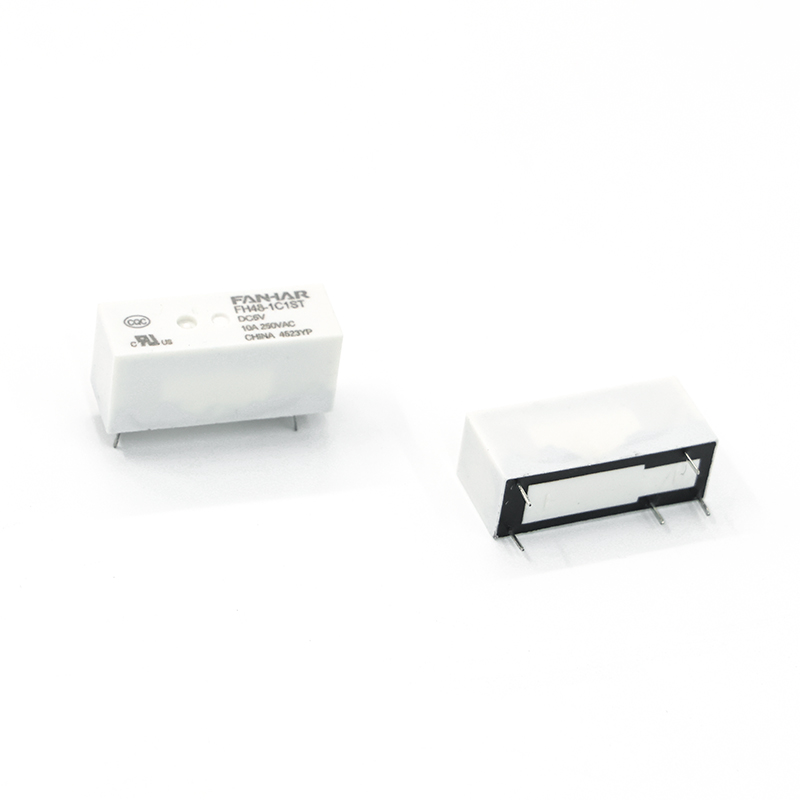

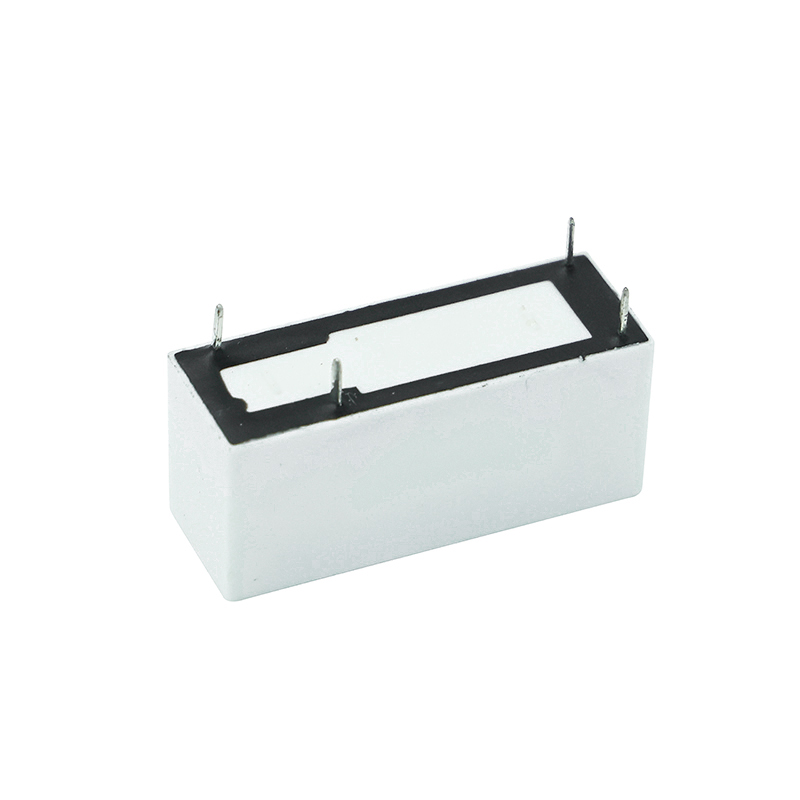

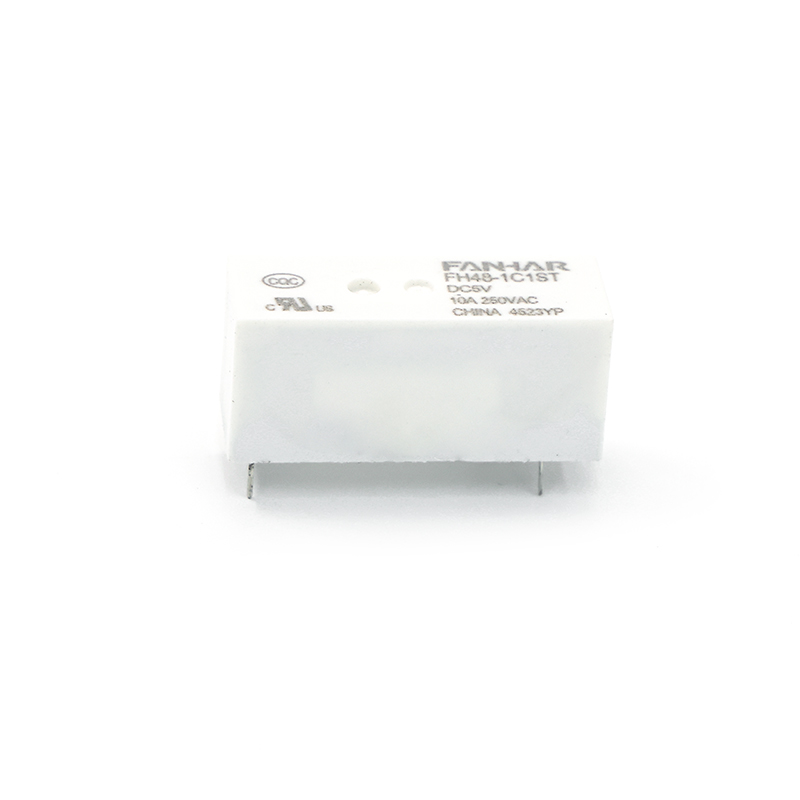

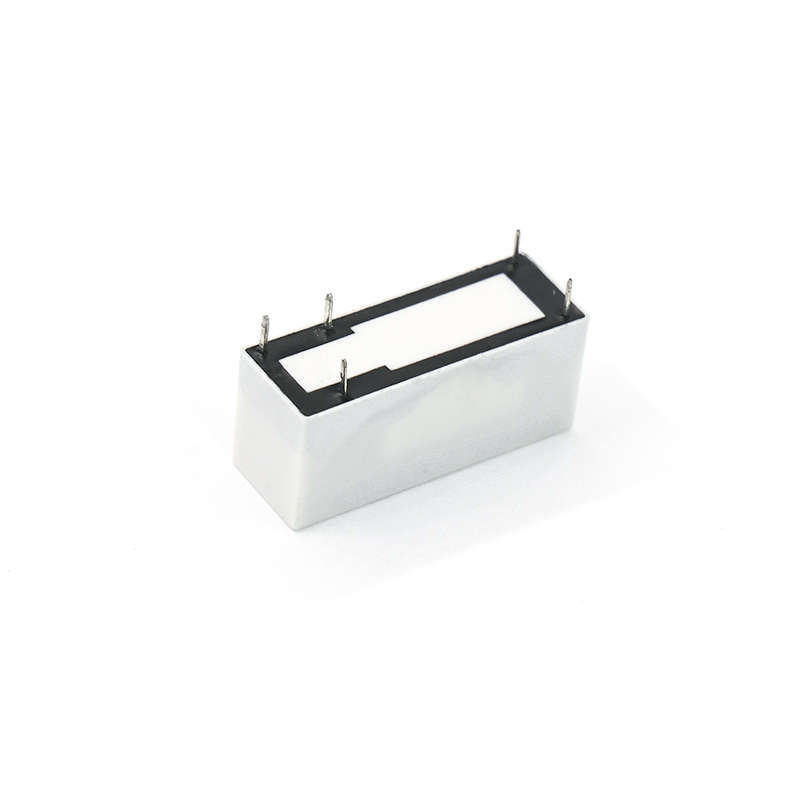

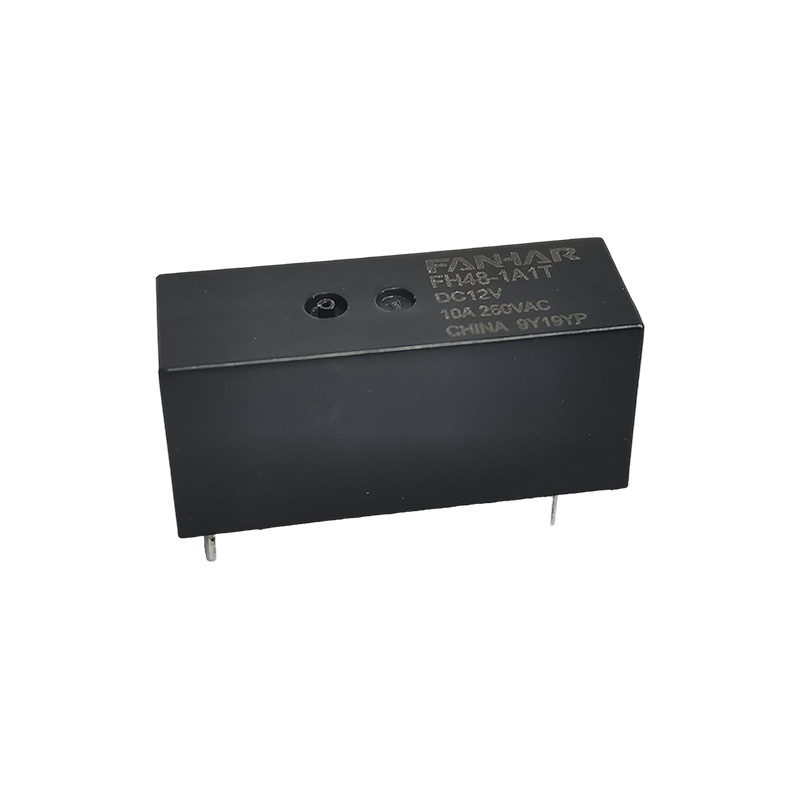

FH48 Relé de potencia 10A compatible con UL, TUV y CQC

Características:

Capacidad de conmutación: 10 A

Diseño de baja altura, con 12,5 mm

Distancia de fuga entre bobina y contacto superior a 8 mm, con dieléctrico resistente a 4 kV

Disponibles versiones que cumplen con la norma IEC60335-1

Múltiples tipos de contactos disponibles según las necesidades del cliente

Variedad de enchufes opcionales

Sistema de aislamiento UL: Clase F

Disponibles versiones con especificaciones de reflujo a través de orificios

Dimensiones del contorno: 28,6 × 10,3 × 12,3 mm

Contáctenos

Descargar

ANTERIOR: Relé industrial FH50 16A compatible con UL TUV CQC SIGUIENTE: No next article

Parámetros
Aplicación
Describir

Parámetros

Especificaciones	Artículo
Datos de contacto	Configuración de contacto		1A,1B,1C
	Resistencia de contacto (inicial)		≤100 mΩ(6VDC 1A)
	Material de contacto		AgSnO ₂
Datos nominales	Carga nominal (resistiva)		10A 250VAC
	Tensión máxima de conmutación		440VAC
	Corriente máxima de conmutación		10A
	Capacidad máxima de conmutación		2500VA
	Carga mínima permisible		5VDC 100mA
Rendimiento eléctrico	Resistencia de aislamiento (inicial)		1000 MΩ(500 VDC)
	Resistencia dieléctrica (inicial)	Entre contactos abiertos	1000VAC, 1 min
		Entre bobina y contactos	5000VAC, 1 min
	Tiempo de operación		≤10 ms
	Tiempo de liberación		≤5 ms
Rendimiento mecánico	Resistencia al choque	Funcional	98m/s ² (10G)
		Destructivo	980m/s ² (100G)
	Resistencia a la vibración		10 Hz ~ 55 Hz 1,5 mm DA
Resistencia	Mecánica		1× 10 ⁷ ops
	Eléctrico (Temperatura ambiente)		10A 250VAC 1× 10 ⁵ ops(ON/OFF= 1s/9s)
Condición de operación	Temperatura ambiente		-40℃~85℃
	Humedad		5% a 90%
Tipo de terminal			PCB
Peso			Aprox.8g
Construcción			Plástico sellado, a prueba de fundente

Describir

El relé de potencia FH48 es un relé de control industrial de alto rendimiento, diseñado para una amplia gama de aplicaciones eléctricas. Sus características principales incluyen una capacidad de conmutación de 10 A, un funcionamiento estable a voltajes de contacto de hasta 440 V, y compatibilidad con cargas de corriente de hasta 10 A, garantizando así una operación confiable bajo diversas condiciones de carga. El FH48 adopta tecnología avanzada de encapsulado plástico, que le permite resistir eficazmente entornos contaminados, al tiempo que ofrece un excelente rendimiento eléctrico y gran durabilidad. Su diseño está cuidadosamente optimizado, con dimensiones y puntos de montaje marcados con precisión en milímetros, facilitando la instalación y la integración en diferentes equipos. Por ejemplo, el modelo 1C2 presenta dimensiones de 28,6 × 12,3 × 10,3 mm y un diámetro de orificio de montaje de Φ8,3 mm, proporcionando a los usuarios una guía de instalación clara y estandarizada. Además, el FH48 admite varios tipos de configuraciones de contacto, como 1A, 1C (NO) y 2C (NO), para adaptarse a distintos requisitos de circuito y diseño. El relé de potencia FH48 ha obtenido certificaciones internacionales de seguridad como UL/CUL, TUV y CQC, garantizando su seguridad, fiabilidad y cumplimiento normativo en aplicaciones industriales. Su curva característica eléctrica refleja una excelente capacidad de conmutación y durabilidad, confirmando su rendimiento superior en condiciones exigentes. Durante su uso, se recomienda evitar impactos o caídas que puedan afectar al rendimiento, así como seleccionar materiales de contacto adecuados según la aplicación, como AgSnO₂, para maximizar la vida útil y la estabilidad del sistema. En conclusión, el relé de potencia FH48 es un componente robusto, versátil y eficiente, ideal para ingenieros eléctricos y sistemas industriales que buscan fiabilidad, precisión y alto rendimiento en el control de potencia.
