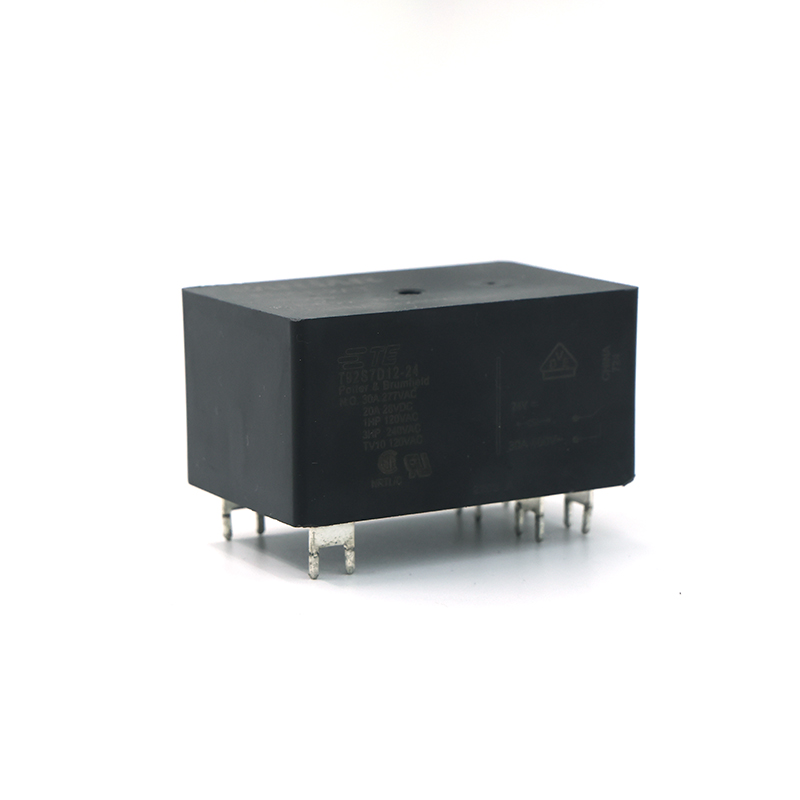

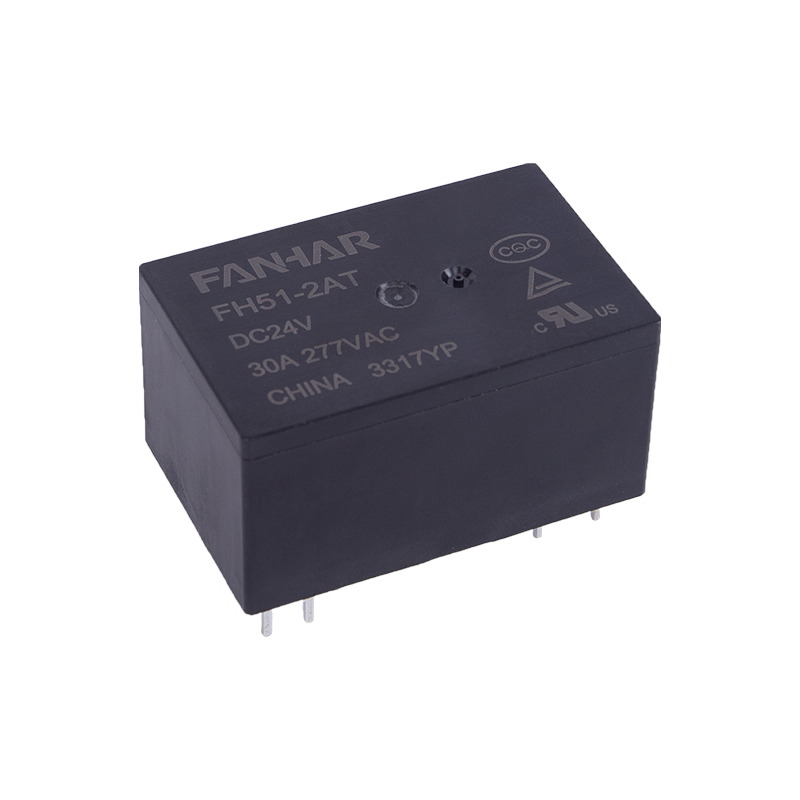

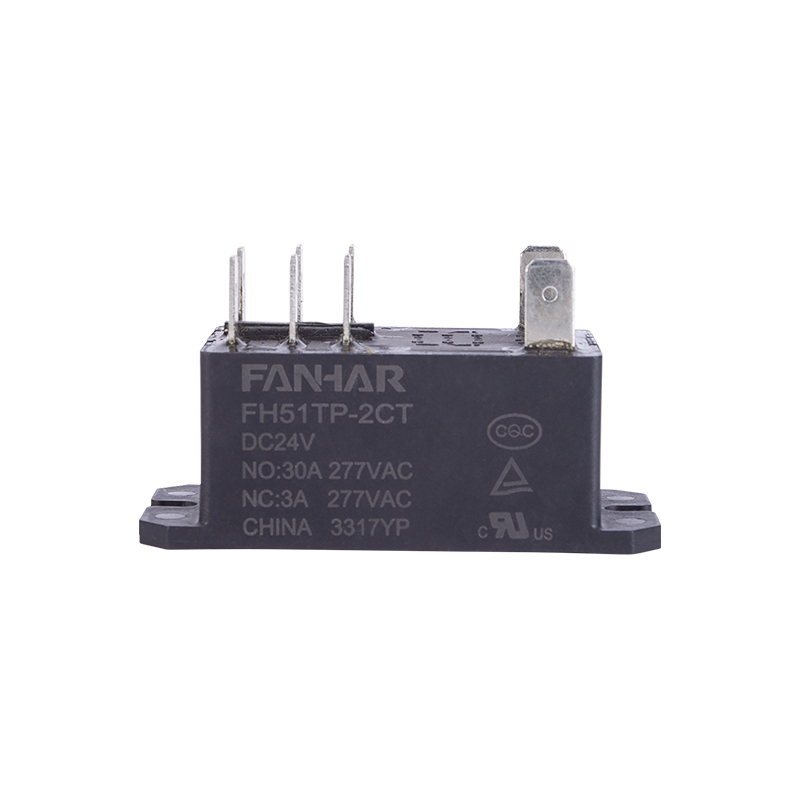

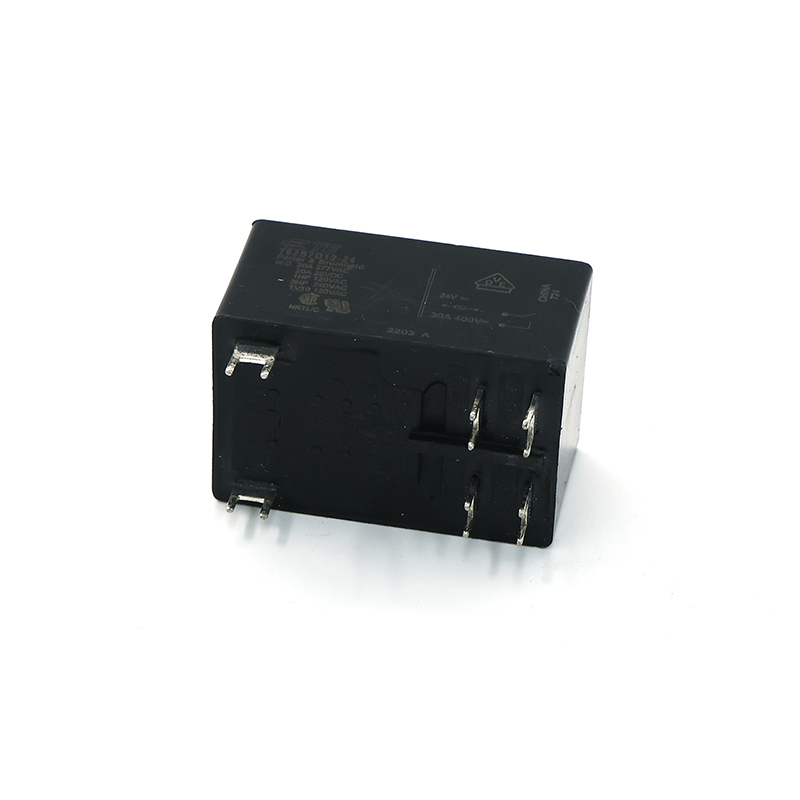

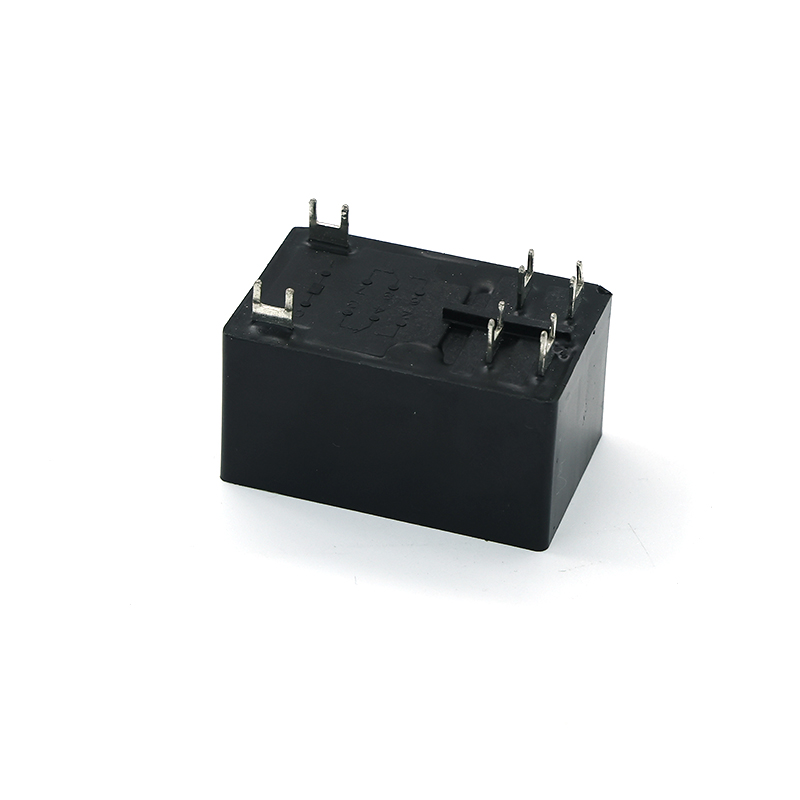

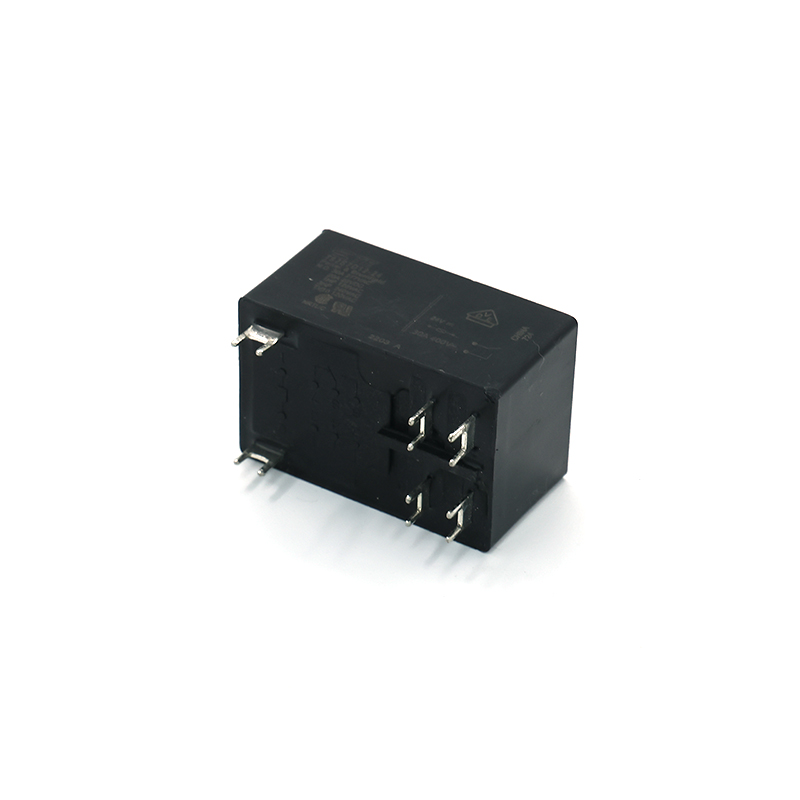

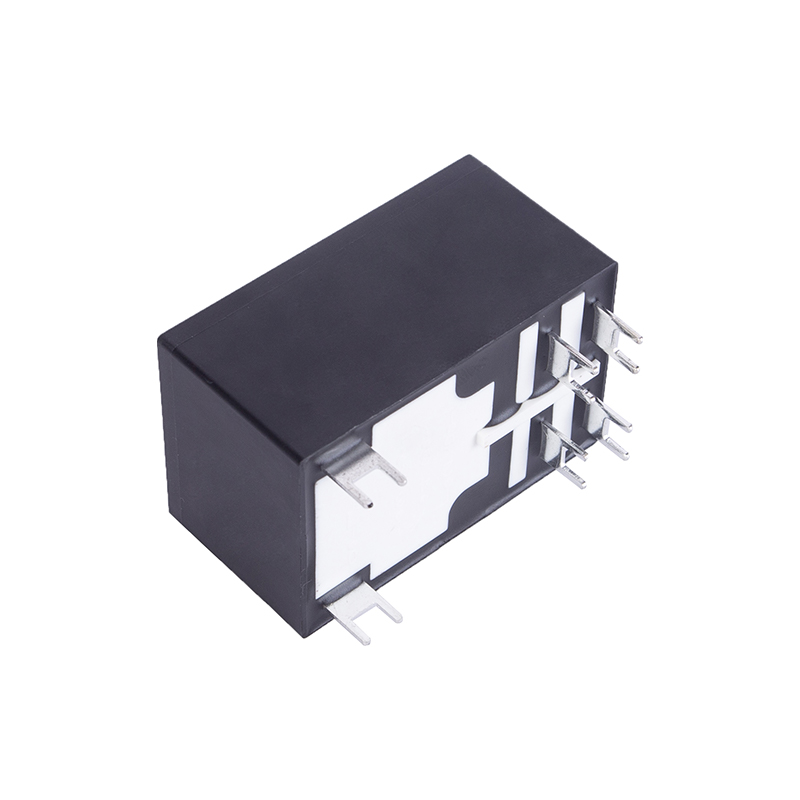

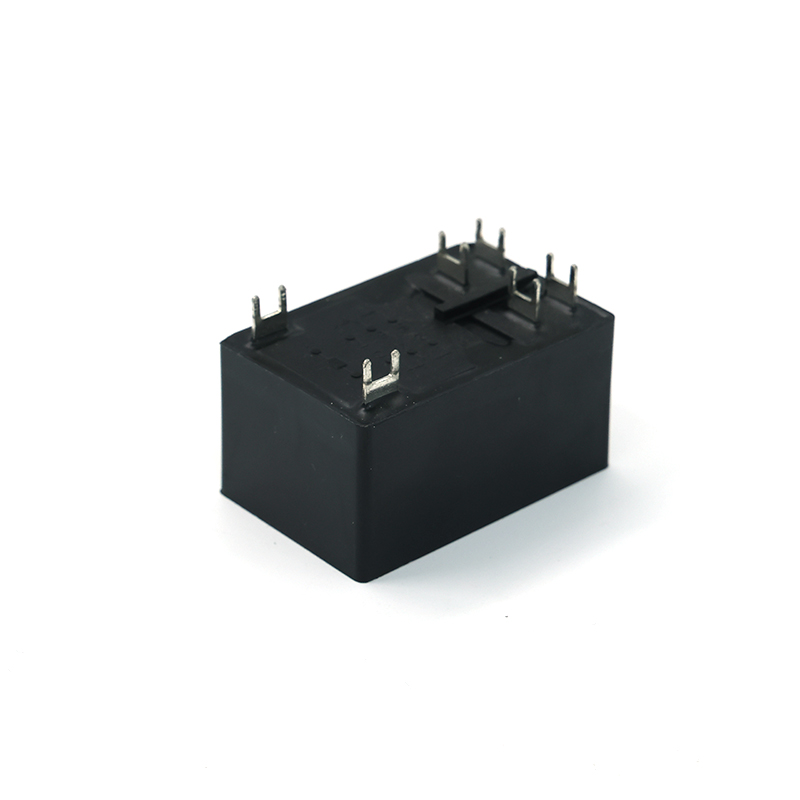

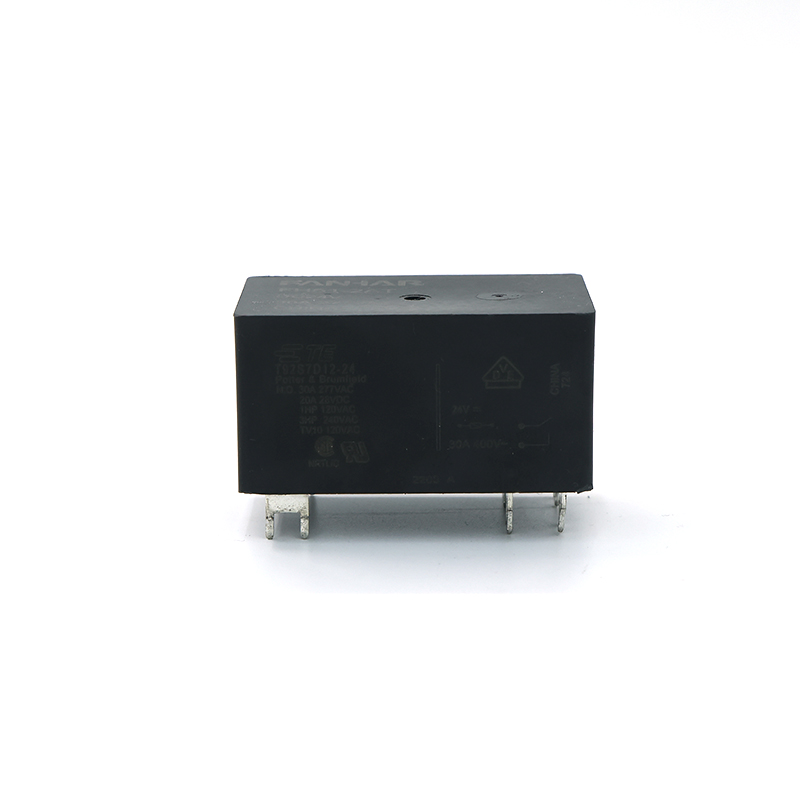

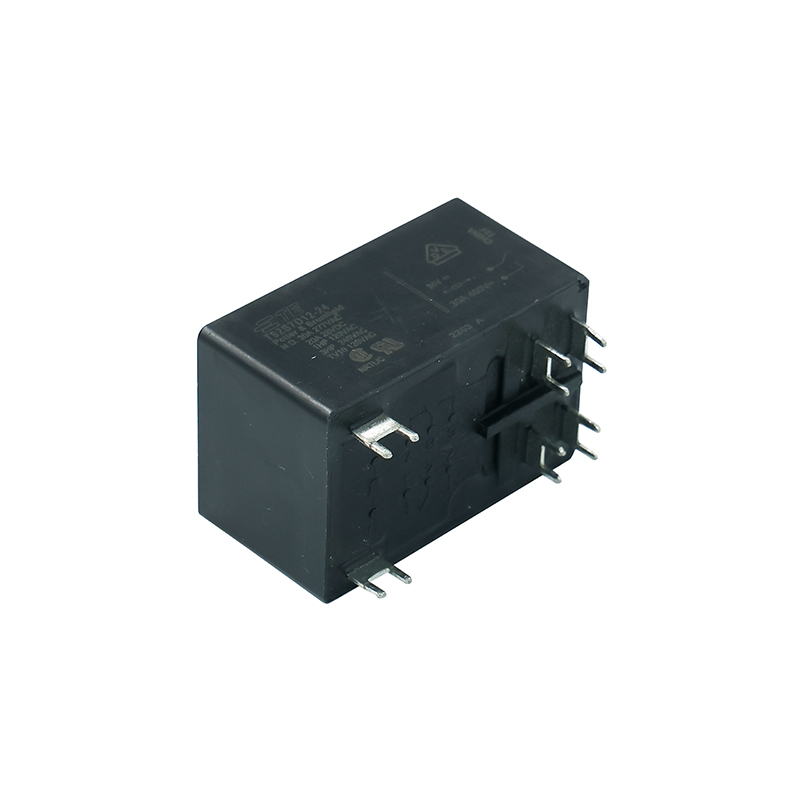

FH51/FH51TP Relé industrial 30A / 40A / 50A compatible con UL, TUV y CQC

FH51/FH51TP Relé industrial 30A / 40A / 50A compatible con UL, TUV y CQC

Características:

Capacidad de conmutación: 30A

Tensión de ruptura (entre contactos y bobina): 4 kV

Métodos de instalación: montaje en PCB y terminal Quick-connect

Sistema de aislamiento UL: Clase F

Producto respetuoso con el medio ambiente (cumple con RoHS)

  • Parámetros
  • Aplicación
  • Descripción
Parámetros

Especificaciones

Artículo

Datos de contacto

Configuración de contacto

2A,2C

Resistencia de contacto

≤50 mΩ(24VDC 1A)

Material de contacto

AgSnO 2

Datos nominales

Carga nominal (resistiva)

No: 30A 250/277VAC

No: 40A 250/277VAC

No: 50A 250/277VAC

Carolina del Norte: 3A 250/277VAC

Tensión máxima de conmutación

277VAC

Corriente máxima de conmutación

50A

Capacidad máxima de conmutación

13850VA

Carga mínima permisible

5VDC 100mA

Rendimiento eléctrico

Resistencia de aislamiento (inicial)

1000 MΩ(500 VDC)

Resistencia dieléctrica (inicial)

Entre contactos abiertos

1500VAC, 1 min

Entre grupos de contacto

2000VAC, 1 min

Entre bobina y contactos

4000VAC, 1 min

Establecer hora

≤25 ms

Reiniciar hora

≤25 ms

Rendimiento mecánico

Resistencia al choque

Funcional

98m/s 2 (10g)

Destructivo

980m/s 2 (100g)

Resistencia a la vibración

10 Hz ~ 55 Hz 1,65 mm DA

Resistencia

Mecánica

5× 10 6 ops

Eléctrico(85℃)

NO:30A

NO:40A

NO:50A

NC:3A

277VAC

277VAC

277VAC

277VAC

5× 10 4 ops(ON/OFF= 1s/9s)

6× 10 3 ops(ON/OFF= 1s/9s)

6× 10 3 ops(ON/OFF= 1s/9s)

5× 10 4 ops(ON/OFF= 1s/9s)

Condición de operación

Temperatura ambiente

-40℃~65℃

Humedad

5% a 85%

Tipo de terminal

PCB،terminal de conexión rápida

Peso

Aprox.86g

Construcción

A prueba de fundente
