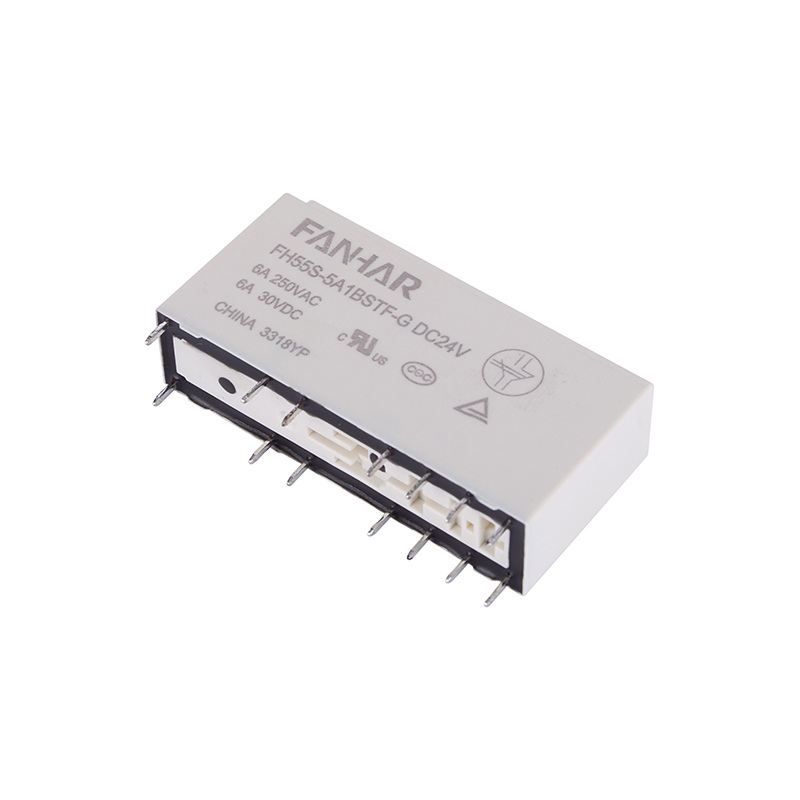

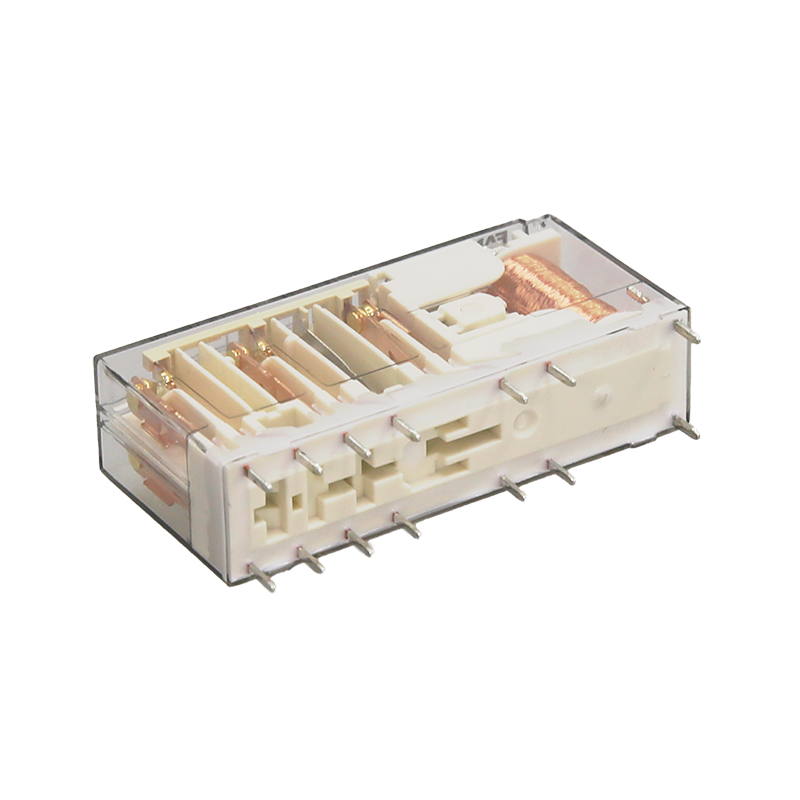

Relé industrial FH55S 6A compatible con UL TUV CQC

Relé industrial FH55S 6A compatible con UL TUV CQC

Características:

  • Capacidad de conmutación de 6 A.
  • Acuerdo de contacto::5A1B、4A2B、3A3B
  • Estructura de contacto de orientación obligatoria: compatible con EN50205
  • Bajo consumo de energía de entrada: 500 mW
  • Sistema de aislamiento UL: Clase B、Clase F
  • Fuerte capacidad de aislamiento: sobretensión (entre bobina y contactos): 10 kV
  • Sobrevoltaje (entre grupos de contactos) (forma de onda 1,2/50 μs): 5 kV
  • Producto respetuoso con el medio ambiente (cumple con RoHS)
  • Parámetros
  • Aplicación
  • Descripción
Parámetros

Especificaciones

Artículo

Datos de contacto

Acuerdo de contacto

5A1B、4A2B、3A3B

Clasificación estructural

(Según EN50205)

Orientación obligatoria clase A.

Resistencia de contacto (inicial)

≤100mΩ(6 VCC 1A)

Material de contacto

AgSnO 2

Valor nominal

Carga nominal (carga de resistencia)

6A 277 VCA/30 VCC

Tensión de conmutación máx.

400 VCA

Corriente de conmutación máx.

6A

Capacidad de conmutación máx.

1662VA/180W

Carga mínima permitida

5 V CC 10 mA (contactos chapados en oro)

Rendimiento eléctrico

Resistencia de aislamiento (inicial)

1000 MΩ (500 VCC)

Rigidez dieléctrica

(inicial)

Entre contactos abiertos

1500 VCA

Entre bobina y contactos

4000 VCA, 1 min.

Entre grupos de contactos

2500 VCA, 1 min (11-12/13-14)   4000 VCA, 1 min (otros)

tiempo de operación

≤20ms

tiempo de liberación

≤20ms

Rendimiento mecánico

Choque

resistencia

Funcional

98 m/s 2 (10g)

destructivo

980 m/s 2 (100 gramos)

Resistencia a las vibraciones

N0/NC: 10 Hz ~ 55 Hz 1,5 mm DA

N0:55Hz~200Hz, 98m/s 2 NC: 55Hz~200Hz, 49m/s 2

Distancia de fuga

Entre bobina y contactos

8mm

Entre grupos de contactos

5,5 mm

Distancia aérea

Entre bobina y contactos

8mm

Entre grupos de contactos

5,5 mm

Resistencia

Mecanico

1×10 7 operaciones

Eléctrico (temperatura ambiente)

6A 277VAC/30VDC                          1×10 5 operaciones(ON/OFF=1s/9s)

Condición de operación

Temperatura ambiente

-40 ℃ ~ 85 ℃

Humedad

5% a 85%

Terminación

PCB

Peso unitario

Aproximadamente 25 g.

Construcción

Plástico sellado、A prueba de fundente
