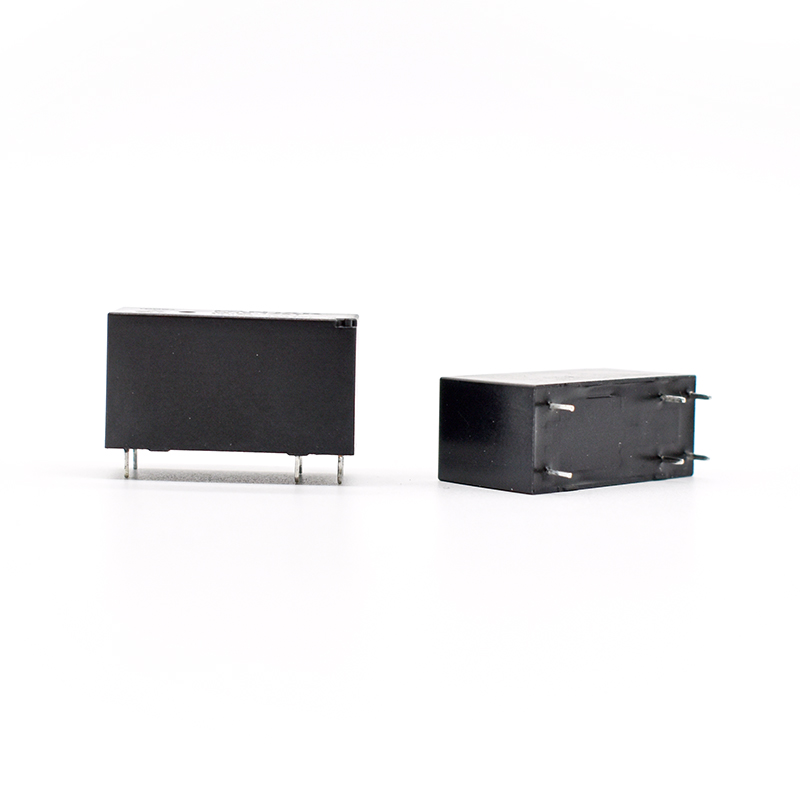

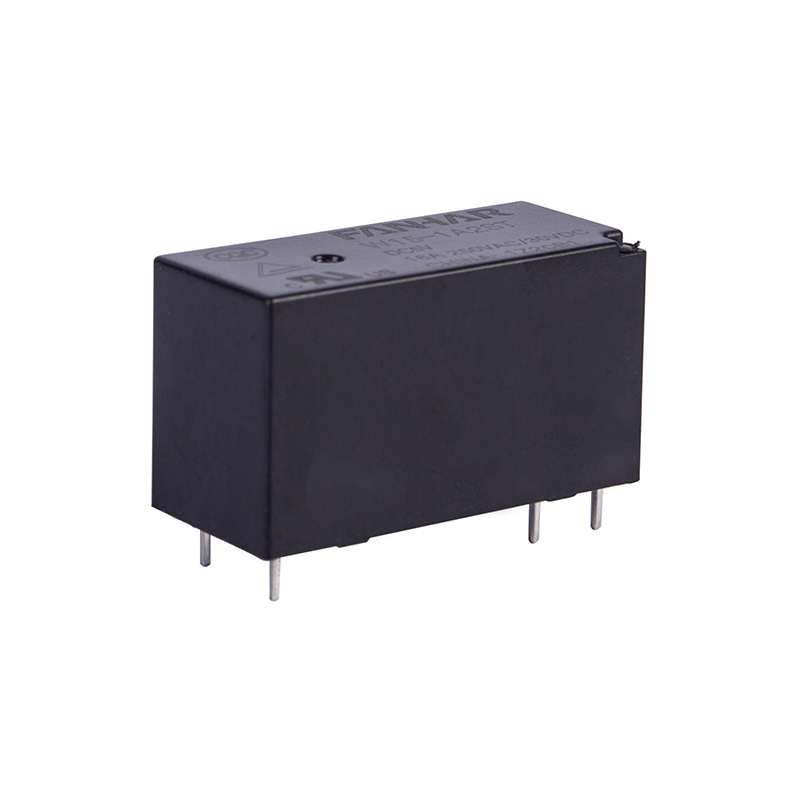

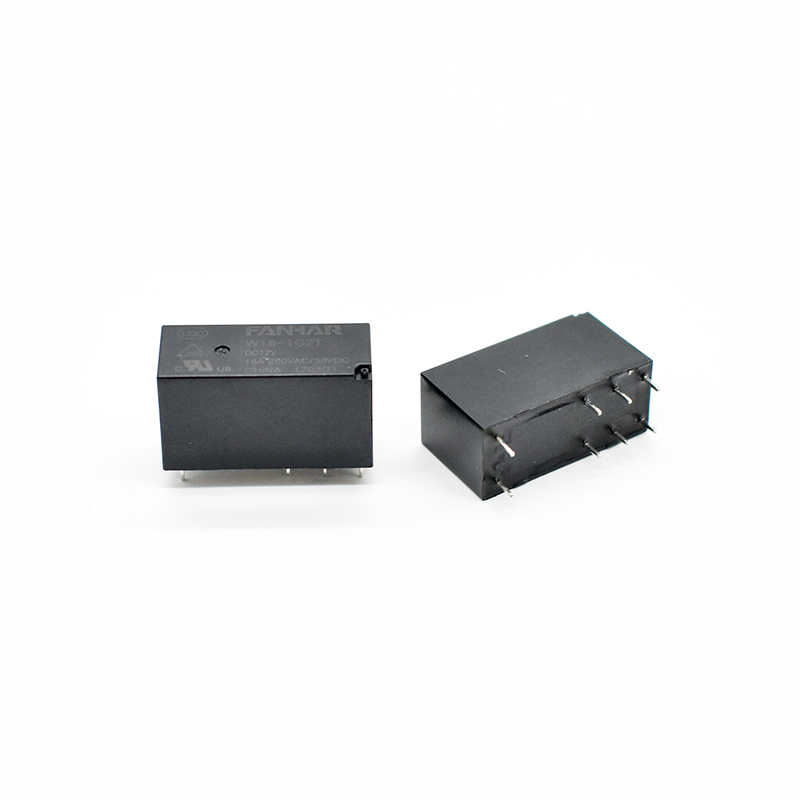

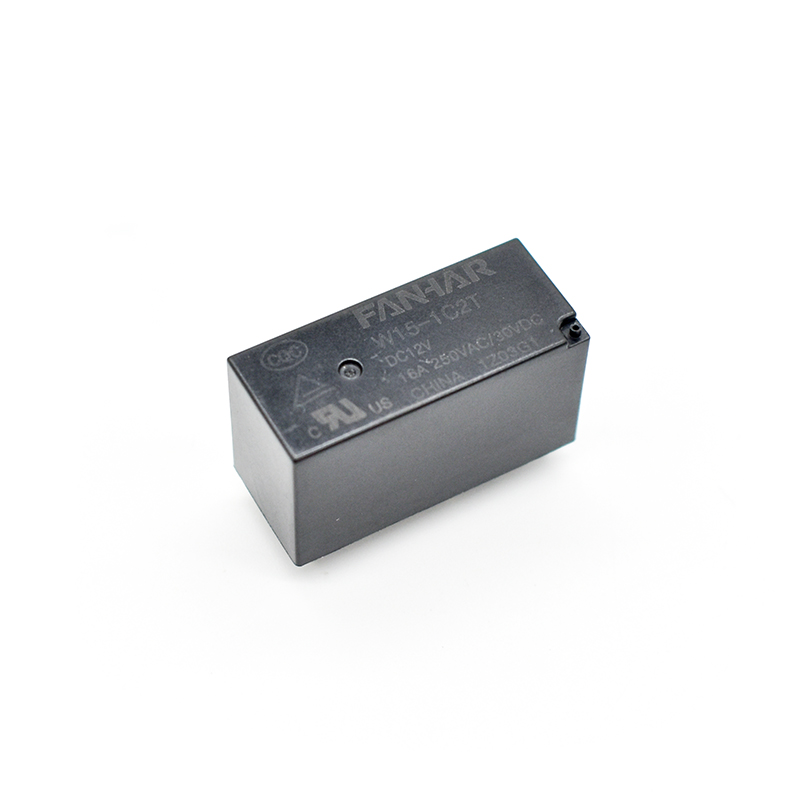

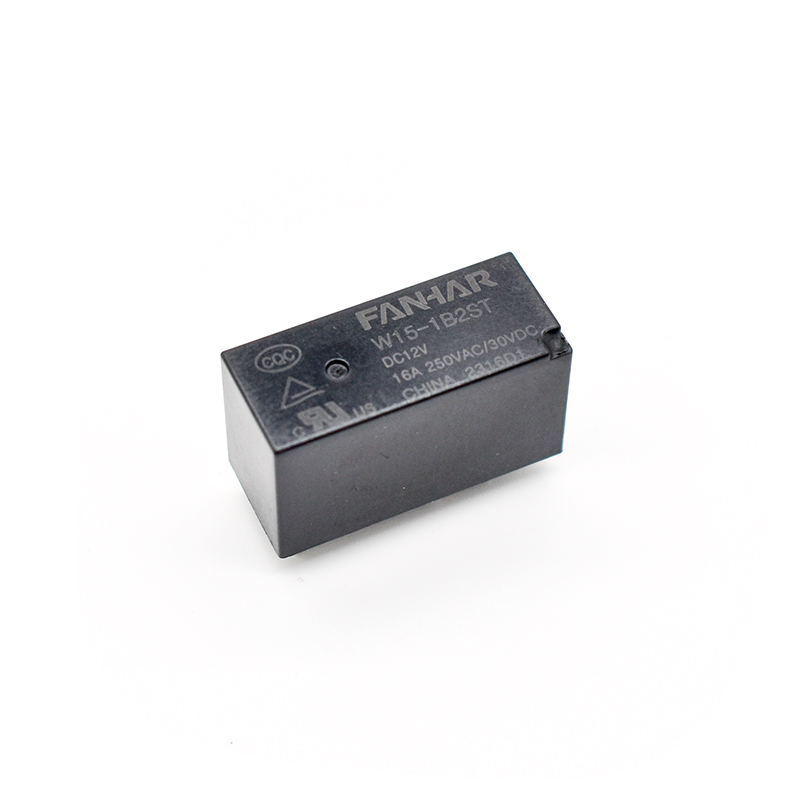

Relé de potencia W15-1 16A 20A compatible con UL TUV CQC

Especificaciones

Artículo

Datos de contacto

Acuerdo de contacto

1A, 1B, 1C

Resistencia de contacto (inicial)

≤100mΩ(6VCC 1A)

Material de contacto

AgNi、AgSnO ₂

Valor nominal

Carga nominal (carga de resistencia)

16 A   250 VCA/30 VCC (estándar)    20 A   250 VCA

Tensión de conmutación máx.

400 VCA/30 VCC

Corriente de conmutación máx.

20A

Capacidad de conmutación máx.

4000VA/480W

Carga mínima permitida

5 VCC 100 mA

electrico

rendimiento

Resistencia de aislamiento (inicial)

1000 MΩ (500 VCC)

Dieléctrico

fuerza

(inicial)

Entre contactos abiertos

1000 VCA, 1 min.

Entre bobina y contactos

4000 VCA, 1 min.

tiempo de operación

≤15 ms

tiempo de liberación

≤10 ms

Rendimiento mecánico

Resistencia a los golpes

Funcional

98 m/s ² (10g)

destructivo

980 m/s ² (100 gramos)

Resistencia a las vibraciones

10 Hz ~ 55 Hz 1,5 mm DA

Resistencia

Mecanico

1×10 ⁶ operaciones

electrico(Room temperature)

20A   250 VCA

16A   250 VCA/30 VCC
5A     400 VCA

5×10 ⁴ operaciones (ON/OFF= 1s/9s)

1×10 ⁵ operaciones (ON/OFF= 1s/9s)

1×10 ⁵ operaciones (ON/OFF= 1s/9s)

Condición de operación

Temperatura ambiente

-40℃~85℃/105℃

Humedad

5% a 90%

Terminación

PCB

Peso unitario

Aprox. 12g

Construcción

Plástico sellado, a prueba de fundente
