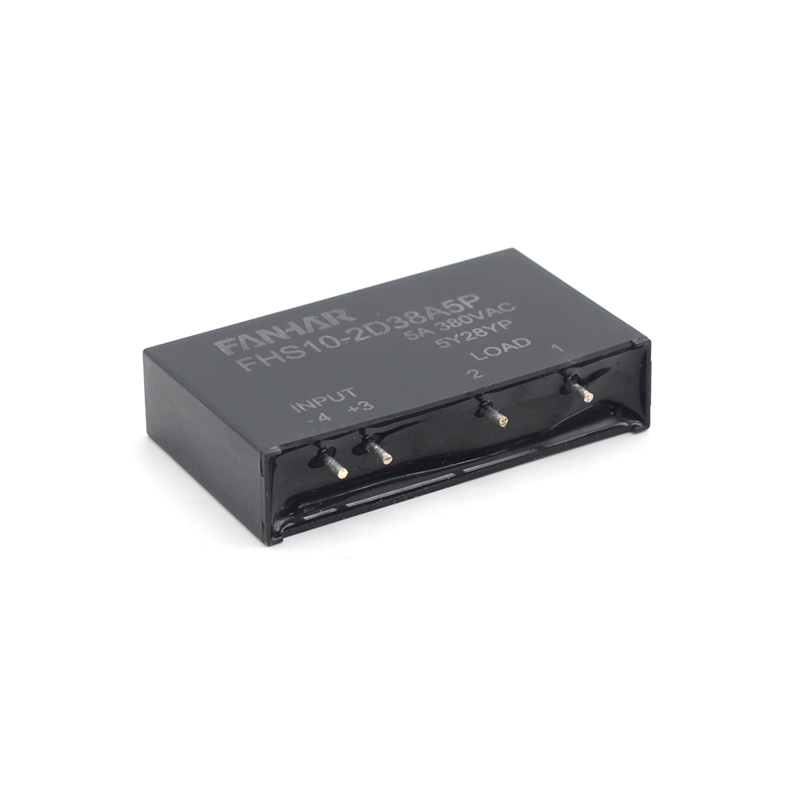

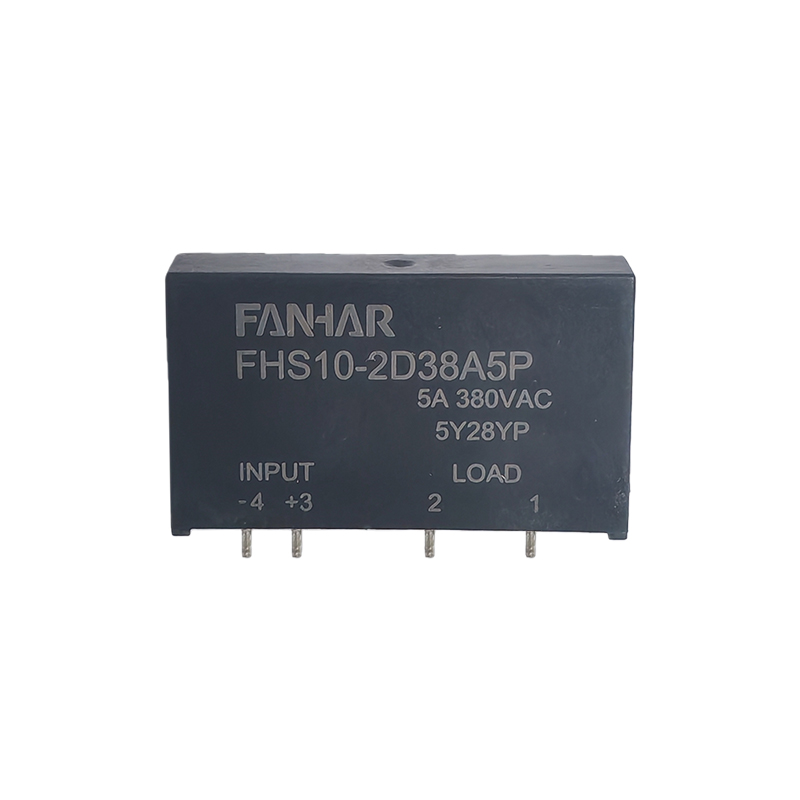

Relé de estado sólido FHS10 5A / 24A / 38A / 48A

Relé de estado sólido FHS10 5A / 24A / 38A / 48A

Características:

  • El interruptor sin contacto tiene una larga vida útil, alta confiabilidad, velocidad de conmutación rápida y baja potencia de control;
  • Corriente de carga    5A75VAC~264VAC
  • Aislamiento fotoeléctrico, rigidez dieléctrica 2500VAC
  • Compatible con TTL
  • montaje en PCB,
  • Producto respetuoso con el medio ambiente (cumple con RoHS)
  • Dimensiones del contorno: (44,5 × 10,5 × 26) mm
  • Usos principales: válvulas electromagnéticas, motores eléctricos, lámparas incandescentes, equipos de redes y comunicaciones, productos terminales de computadora, equipos de audio y video digitales, sistemas e instrumentos de control, dispositivos médicos, instalaciones de entretenimiento, etc.;
  • GB/T 36640-2018;IEC 62314:2006
  • Parámetros
  • Aplicación
  • Descripción
Parámetros

ESPECIFICACIONES reE ENTRAreA (Ta=25℃)

Rango de voltaje de control

D

(4~32) VCC

1D

(9,6~14,4) VCC

2D

(19,2~28,8) VCC

24A

19,2 VCA ~ 28,8 VCA

110A

85 VCA ~ 132 VCA

220A

175 VCA ~ 264 VCA

Debe encender el voltaje

D

4 VCC

1D

9,6 VCC

2D

19,2 VCC

24A

19,2 VCA

110A

85 VCA

220A

175 VCA

Debe apagar el voltaje

1 VCC

Máx. corriente de entrada

10mA

ESPECIFICACIONES DE SALIDA (Ta=25℃)

Rango de voltaje de carga

24A

24 VCA ~ 280 VCA

38A

24 VCA ~ 440 VCA

48A

24 VCA ~ 530 VCA

Cargar rango actual

0,1 ~ 5A

Máx. sobrecorriente (10 ms)

320A (10 ms)

Máx. I²t para fusionar (10 ms   A2S)

512

Máx. corriente de fuga fuera del estado

≤5mA

Máx. caída de voltaje en estado encendido

1,5 Vr.m.s.

Máx. tiempo de encendido

Cruz cero

≤1/2 ciclo 1ms

Aleatorio

≤1ms

Máx. hora de apagado

≤1/2 ciclo 1ms

Máx. voltaje transitorio

800VpK

Mín. fuera del estado (dv/dt)

1000V/EE.UU.

Máx. sobretensión de cruce por cero

±15V

Mín. factor de potencia

0.5

ESPECIFICACIONES GENERALES (Ta=25℃)

Rigidez dieléctrica (entrada a salida)

4000 VCA     50 HZ/60 HZ    1 min

Resistencia de aislamiento

1000 MΩ (500 VCC)

Sobretensión (1,2/50uS)

4KV

Mecanico

rendimiento

Choque

resistencia

Funcional

98m/s2

Destructivo

980m/s2

Resistencia a las vibraciones

10 Hz ~ 55 Hz 1,5 mm DA

Temperatura de funcionamiento

-30 ℃ ~ 80 ℃

Temperatura de almacenamiento

-40 ℃ ~ 100 ℃

Humedad ambiental

45%~85%

Peso unitario

Aproximadamente 20 g
