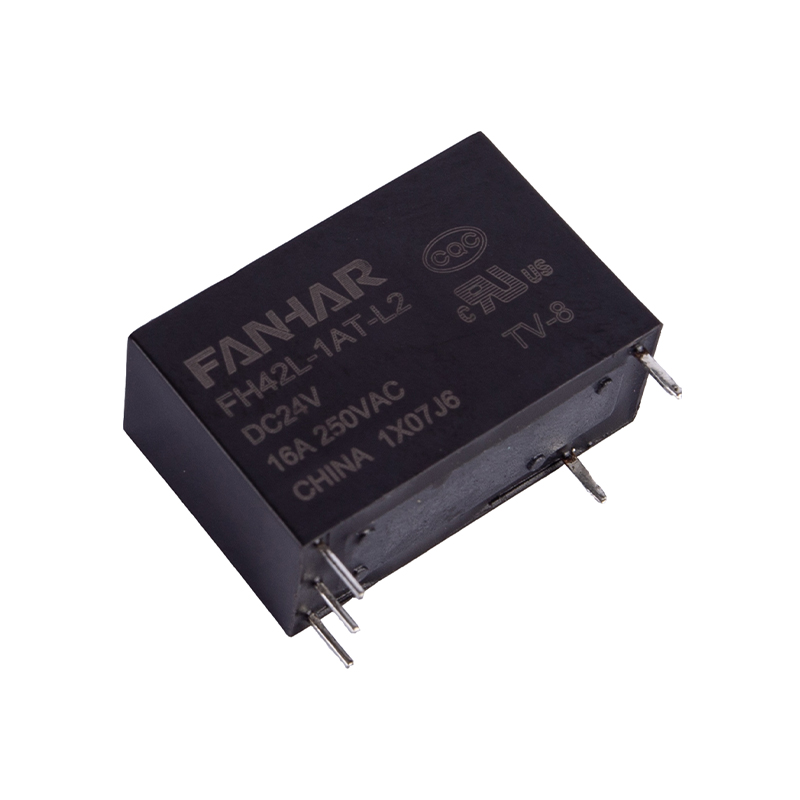

Relé de enclavamiento FH42L 16A 20A compatible con UL CQC

Especificaciones

Artículo

Datos de contacto

Acuerdo de contacto

1A､1B

Resistencia de contacto

≤50mΩ(6VCC 1A)

Material de contacto

AgSnO ₂

Valor nominal

Carga nominal (carga de resistencia)

16A 250VAC (Estándares)

20A 250VCA

Tensión de conmutación máx.

277 VCA

Corriente de conmutación máx.

20A

Capacidad de conmutación máx.

4000VA

Carga mínima permitida

5 VCC 100 mA

Rendimiento eléctrico

Resistencia de aislamiento (inicial)

1000 MΩ (500 VCC)

rigidez dieléctrica

(inicial))

Entre contactos abiertos

1000 VCA, 1 min.

Entre bobinas y contactos

4000 VCA, 1 min.

Establecer hora

≤15 ms

Restablecer el tiempo

≤15 ms

Rendimiento mecanico

Choque

resistencia

funcional

98m/s ²

destructivo

980 m/s ²

Resistencia a las vibraciones

10 Hz ~ 55 Hz 1,5 mm DA

Resistencia

mecanico

1×10 ⁶ operaciones

Eléctrico (temperatura ambiente)

16A 250VAC                                      9×10 ⁴ operaciones(ON/OFF=1s/9s)

20A 250VCA                                        5×10 ⁴ operaciones(ON/OFF=1s/9s)

600W 120VAC(carga de lámpara LED)              5×10 ⁴ operaciones(ON/OFF=1s/9s)

TV-8                                     2,5×10 ⁴ operaciones(ON/OFF=1s/9s)

Condición de operación

Temperatura ambiente

-40 ℃ ~ 85 ℃

Humedad

5% y 90%

Terminación

PCB

peso unitario

Aproximadamente 8g

Construcción

Plástico sellado､A prueba de fundente
