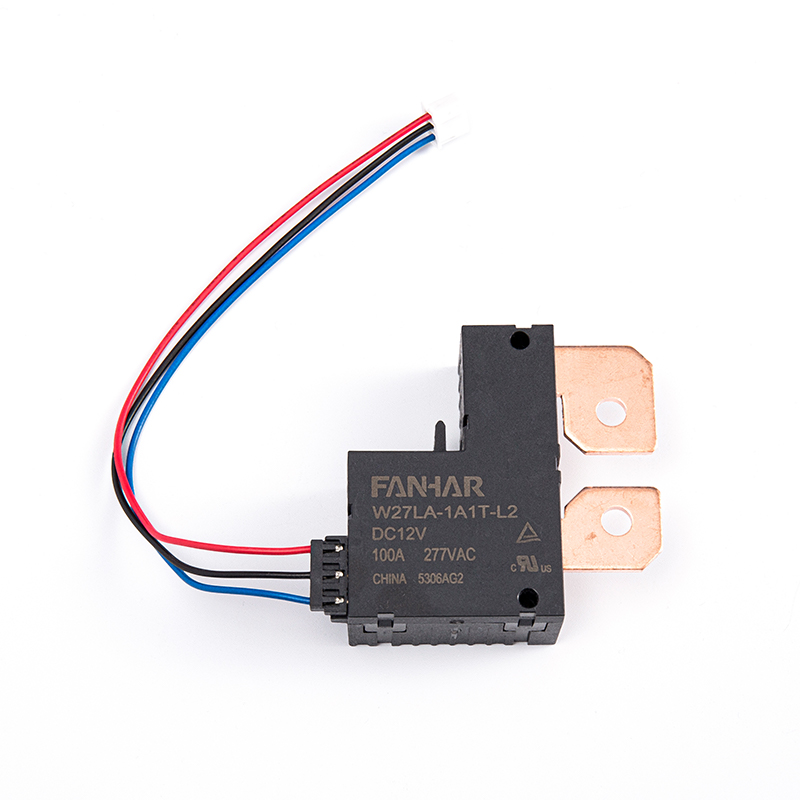

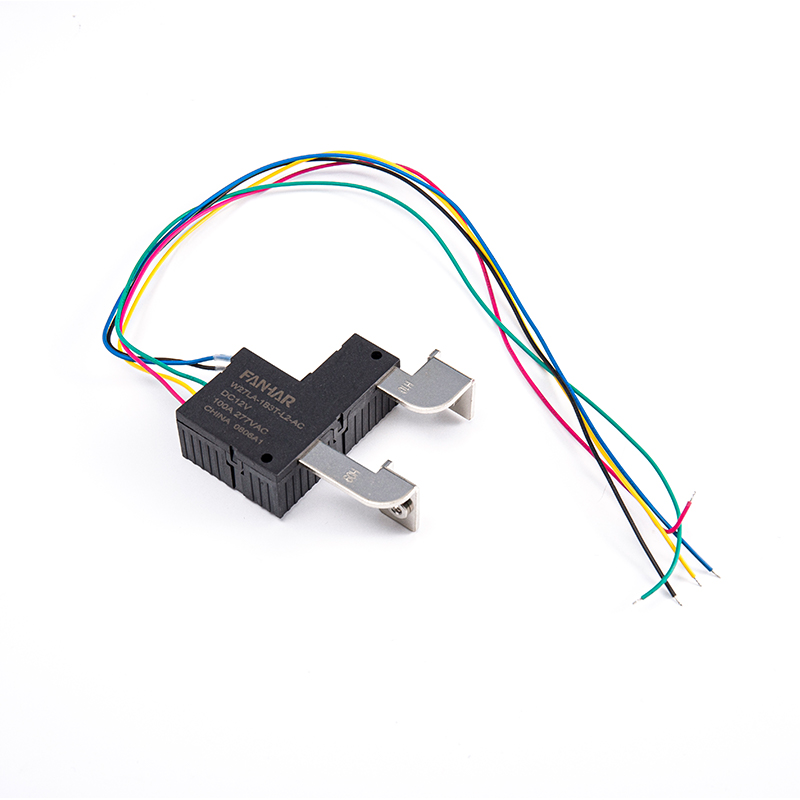

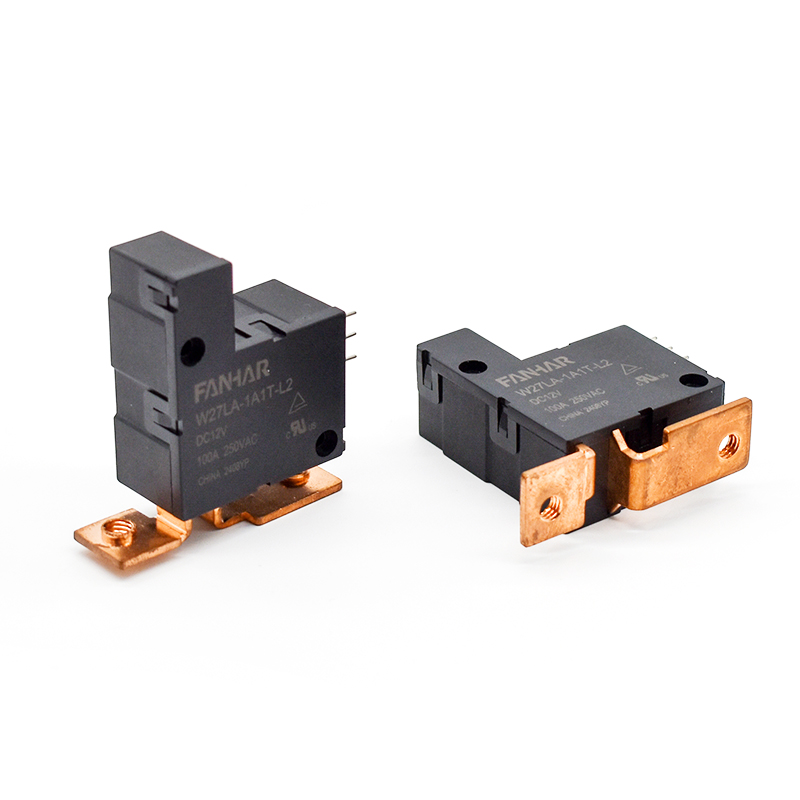

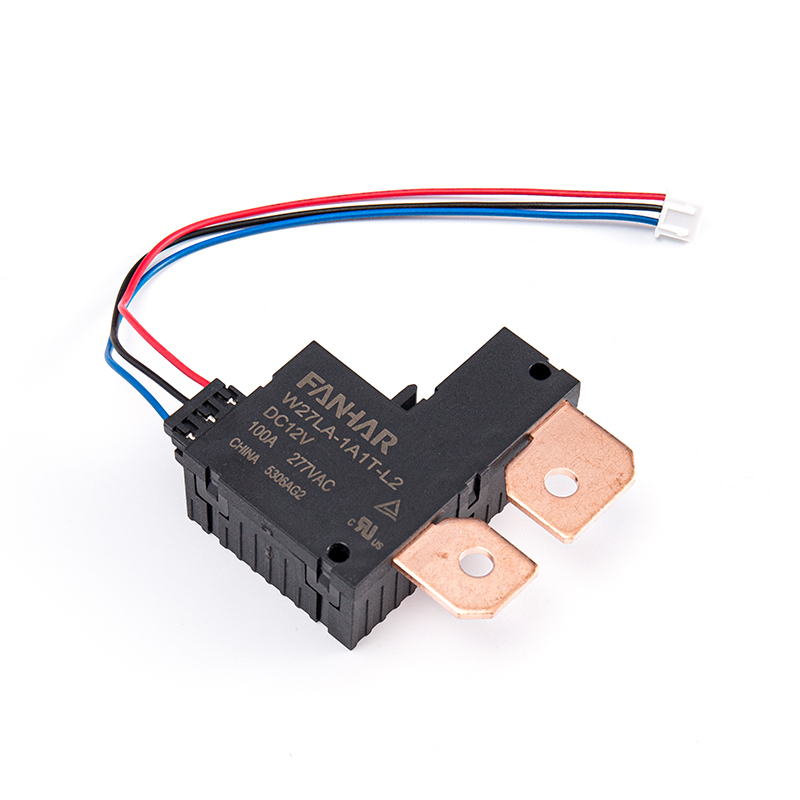

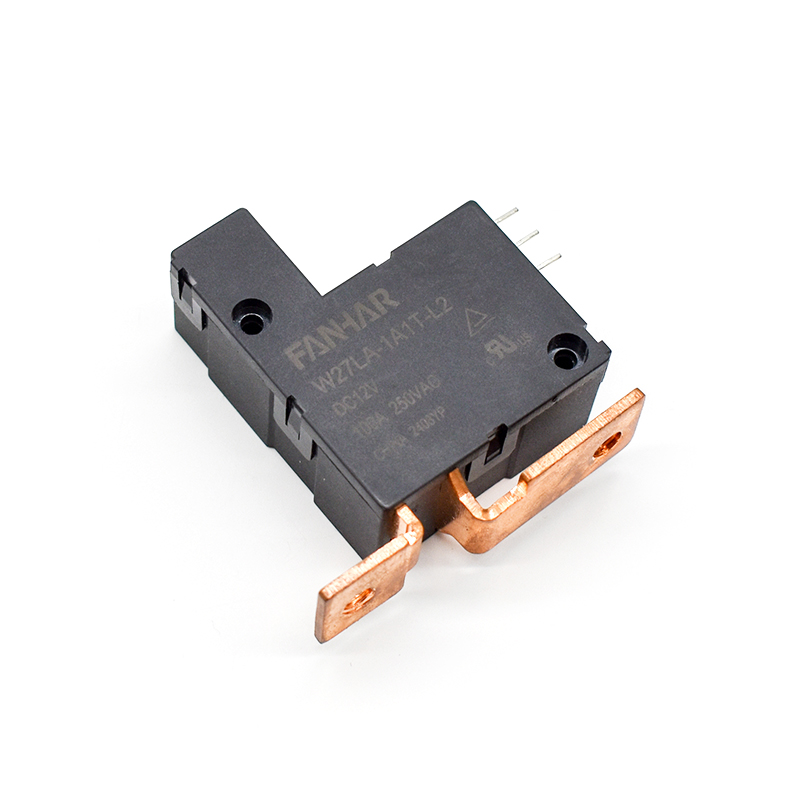

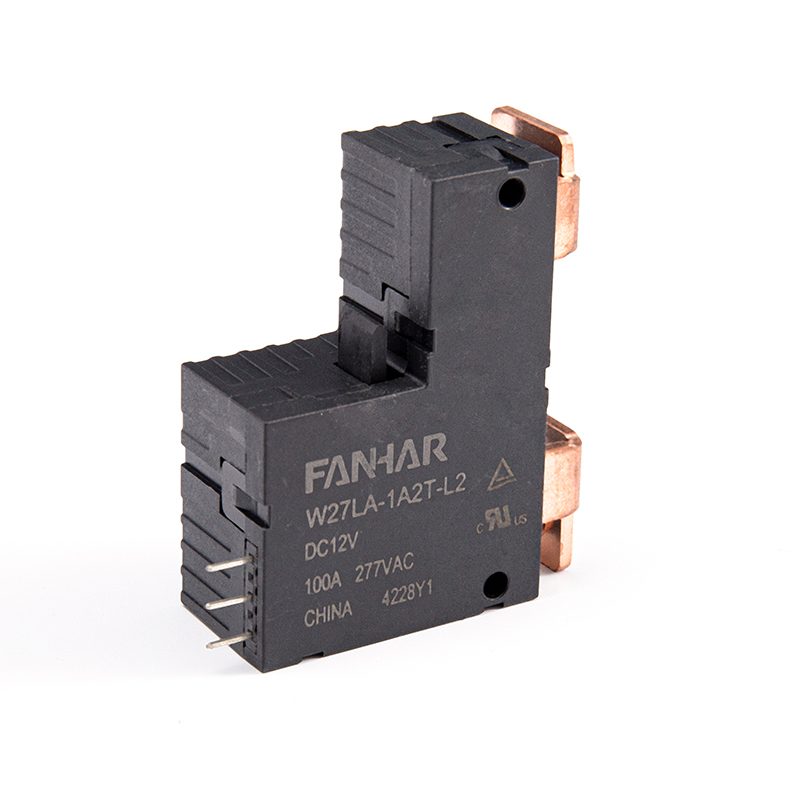

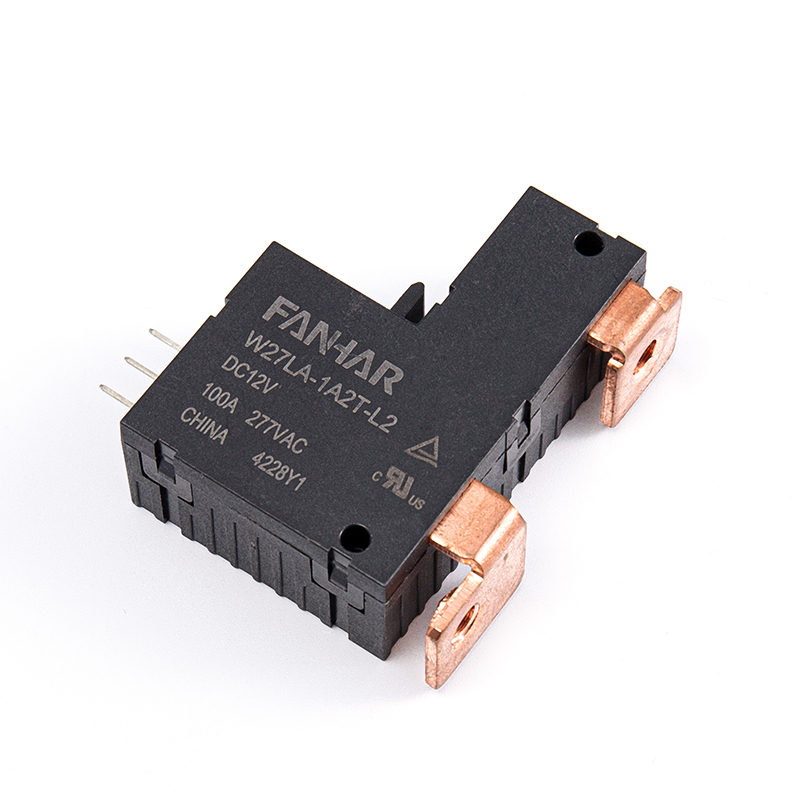

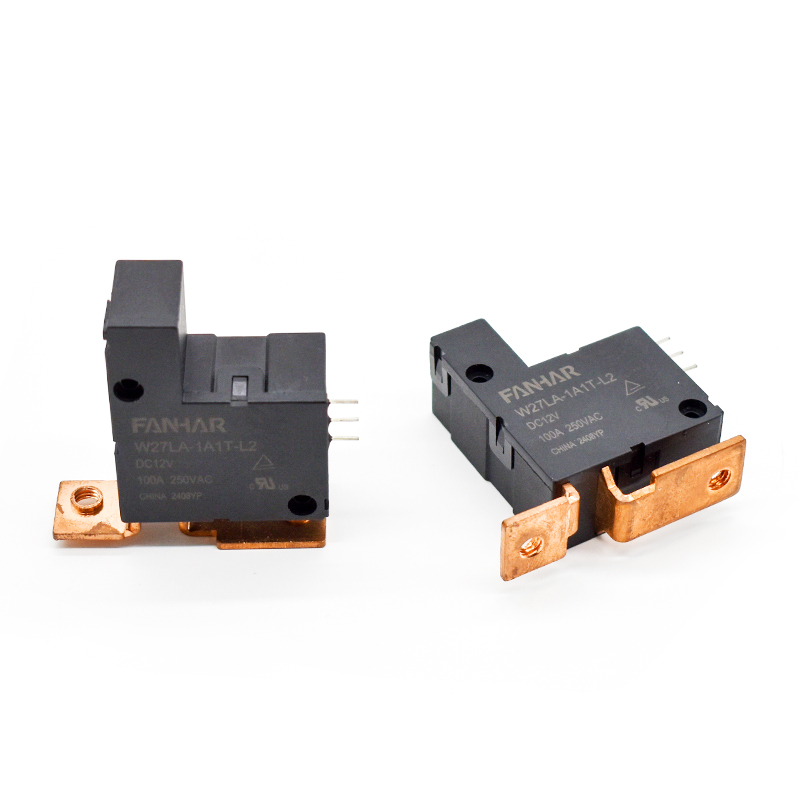

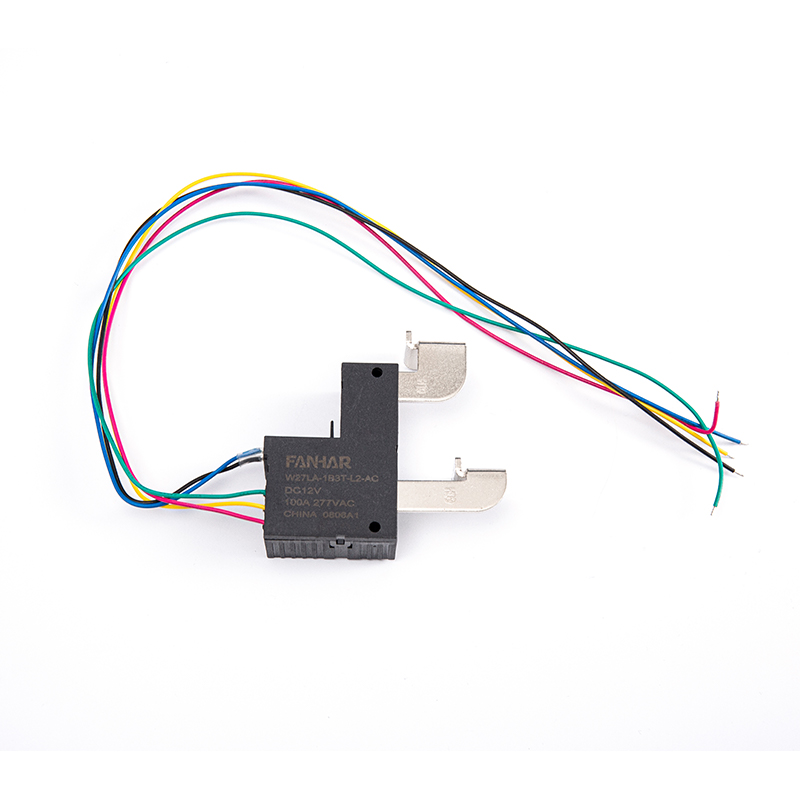

W27LA 100A 120A Relé de enclavamiento compatible con UL TUV

Especificaciones

Artículo

Datos de contacto

Acuerdo de contacto

1A, 1B

Resistencia de contacto (inicial)

≤1mΩ(6VCC 1A)

Material de contacto

AgSnO ₂

Valor nominal

Carga nominal (carga de resistencia)

100A   277 VCA

100A   415 VCA

Tensión de conmutación máx.

440 VCA

Corriente de conmutación máx.

120A

Capacidad de conmutación máx.

41500VA

Rendimiento eléctrico

Resistencia de aislamiento (inicial)

1000 MΩ (500 VCC)

Rigidez dieléctrica (inicial)

Entre contactos abiertos

2500 VCA, 1 min.

Entre bobina y contactos

4000 VCA, 1 min.

hora de cierre

≤25 ms

Horario de apertura

≤25 ms

Rendimiento mecánico

Resistencia a los golpes

Funcional

98 m/s ² (10g)

destructivo

980 m/s ² (100 gramos)

Resistencia a las vibraciones

10 Hz ~ 55 Hz 1,5 mm DA

Resistencia

Mecanico

1×10 ⁶ operaciones

Eléctrico (temperatura ambiente)

100A   277VAC         1.5×10 ⁴ operaciones (ON/OFF=1s/9s)

100A   415VAC         1×10 ⁴ operaciones (ON/OFF=1s/9s)

Condición de operación

Temperatura ambiente

-40 ℃ ~ 95 ℃

Humedad

5% a 95%

Terminación

INT'L PCB Terminal de contacto rápido

Peso unitario

Aproximadamente 95 g (sin accesorio)

Construcción

A prueba de fundente
